頻譜分析儀是常用的電子測量儀器之一，他的功能是分辨輸入信號中各個頻率成分并測量各個頻率成分的頻率和功率。

下面看一下傳統頻譜分析儀的原理和現代頻譜分析儀（或稱為信號分析儀）的發展。下圖是傳統的掃頻式頻譜分析儀的結構框圖。

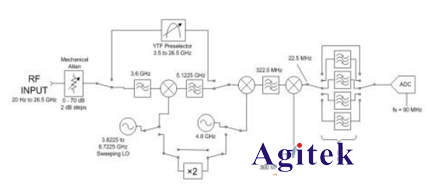

                                                                         傳統掃頻式頻譜分析儀的結構框圖

 輸入信號進入頻譜分析儀后與本振混頻，當混頻產物等于中頻時，這個信號送到檢波器，檢波器輸出視頻信號，通過放大、采樣、數字化后決定CRT顯示信號的垂直電平。掃描振蕩器控制CRT顯示的水平頻率軸和本地振蕩器調諧同步，它同時驅動水平CRT偏轉和調諧本振。

頻譜分析儀依靠中頻濾波器分辨各個頻率成分，檢波器測量信號功率，依靠本振和顯示橫坐標的對應關系得到信號頻率值。

這種掃描－調諧分析儀的工作原理正象你家中的調幅AM接收機，只是調幅接收機的本振不是掃描的，而是用刻度旋鈕人工進行調諧，另外不是用顯示器顯示信息而是用揚聲器播放聲音。

下圖是最新的安捷倫MXA系列頻譜分析儀的結構框圖。

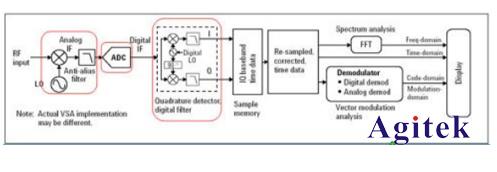

現代頻譜分析儀/信號分析儀的結構

MXA采用全數字中頻和數字信號處理的方式進行頻譜分析和信號的矢量分析，這是現代的頻譜分析儀/信號分析儀與傳統頻譜分析儀最大的不同。數字處理部分相當于多制式信號接收機，軟硬結合滿足各種各樣頻譜分析和矢量信號分析的應用。
