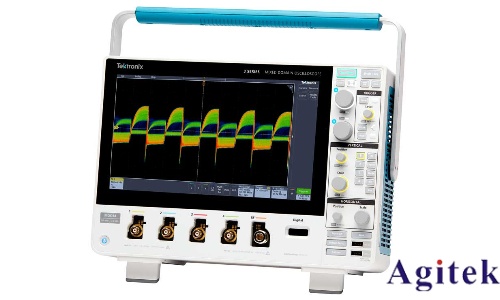

在當今嵌入式系統朝著 GHz 級時鐘與總線速率飛速發展的背景下，對信號分析與調試工具的性能要求愈發嚴苛。6 系列 MSO 混合信號示波器憑借最低的輸入噪聲以及高達 8GHz 的模擬帶寬，為該領域提供了頂尖的信號保真度，成為工程師攻克復雜調試難題的得力助手。

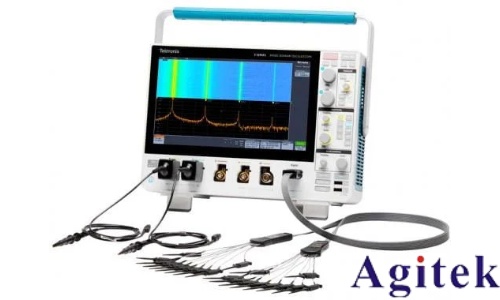

這款示波器在硬件配置上極具競爭力。它配備 4 個 FlexChannel? 輸入，每個輸入通道都具備強大的多功能性，既可以接入一個模擬信號，并且該模擬信號能靈活地以波形視圖、頻譜視圖單獨顯示，也能實現兩者同時呈現；當搭配 TLP058 邏輯探頭使用時，每個 FlexChannel? 輸入還可擴展出 8 個數字邏輯輸入，極大地滿足了多信號同步觀測的需求。在帶寬方面，所有模擬通道提供 1GHz、2.5GHz、4GHz、6GHz、8GHz 多種選擇，且支持后期升級，能根據項目需求靈活拓展性能。采樣率上，實時采樣率高達 25GS/s，插值采樣率更是達到 2.5TS/s，確保能精準捕捉高速信號的細微變化。記錄長度同樣表現出色，所有模擬 / 數字通道標配 62.5M 點，還可選擇 125M、250M、500M 點或 1G 點的配置，為長時間信號采集與分析提供充足空間。

在信號捕獲與觀測體驗上，6 系列 MSO 混合信號示波器也不遜色。其波形捕獲速率超過 500,000 個波形 / 秒，能快速捕捉到罕見的信號異常。垂直分辨率采用 12 位 ADC，在高分辨率模式下更是可達到 16 位，保證了信號測量的精準度。顯示部分配備 15.6 英寸（396mm）TFT 彩色屏幕，擁有 1920x1080 的高清分辨率，結合容性多觸點觸摸屏，搭配極具創新的手指開合 - 滑動 - 縮放操作界面，讓工程師能便捷地操控與查看信號，業內超大的高清顯示器也為多信號同時觀測提供了清晰廣闊的視野。

分析功能是該示波器的核心優勢之一。標準分析功能豐富多樣，光標工具涵蓋波形、V 條、H 條、V&H 條，可滿足不同維度的信號測量需求；支持 36 種測量類型，能快速獲取關鍵信號參數；頻譜視圖功能實現了頻域分析，且頻域和時域可獨立控制，便于全面分析信號特性；FastFrameTM 分段內存采集模式，最大觸發速率超過 5,000,000 個波形 / 秒，大幅提升了信號捕獲效率；還能生成時間趨勢、直方圖、頻譜和相位噪聲等圖表，助力工程師深入分析信號變化規律；數學分析功能包含基本波形代數、FFT 以及高級公式編輯器，可進行復雜的信號運算；搜索功能支持搜索任何觸發標準，方便快速定位目標信號；抖動分析能對 TIE 和相位噪聲進行測量。此外，用戶還可根據需求選擇高級抖動和眼圖分析、用戶定義的過濾、高級頻譜視圖等選配分析功能，進一步拓展分析能力。

在協議分析與一致性測試方面，6 系列 MSO 混合信號示波器表現出色。選配協議觸發、解碼和分析功能覆蓋了 I2C、SPI、CAN、以太網、USB 2.0 等眾多常用協議，能滿足不同領域的協議調試需求；選配串行一致性測試支持以太網、USB 2.0、汽車以太網、MIPI 系列等多種接口標準，確保產品符合相關規范；選配內存分析功能可實現 DDR3 調試、分析和一致性測試，為內存相關項目調試提供有力支持。

該示波器還附帶了實用的工具，50MHz 任意 / 函數發生器可生成任意波形、正弦波、方波等多種波形類型，滿足不同測試場景的信號生成需求；4 位數字電壓表能進行 AC RMS、DC 和 DC+AC RMS 電壓測量；8 位觸發頻率計數器可精準測量觸發信號頻率。

在連接性與遠程控制方面，它配備了豐富的接口，包括 7 個 USB 主控端口、1 個 USB 3.0 設備端口、10/100/1000 Base-T 以太網端口、顯示器端口、DVI-I 和 VGA 接口，方便與其他設備連接。借助 e*Scope? 功能，工程師可通過標準網絡瀏覽器，利用網絡連接遠程查看和控制示波器，極大地提升了工作的靈活性。

在產品保障與物理特性上，6 系列 MSO 混合信號示波器提供 3 年標配保修，讓用戶使用更放心。其尺寸為 309mm（12.2 英寸）高 ×454mm（17.9 英寸）寬 ×204mm（8.0 英寸）深，重量不足 12.88kg（28.4 磅），便于在實驗室或現場靈活部署。

無論是應對當前復雜的嵌入式系統調試任務，還是為未來更高難度的挑戰做準備，6 系列 MSO 混合信號示波器憑借其卓越的性能、豐富的功能和便捷的操作，都能為工程師提供強大的支持，成為 GHz 級嵌入式系統分析與調試領域的理想選擇。
