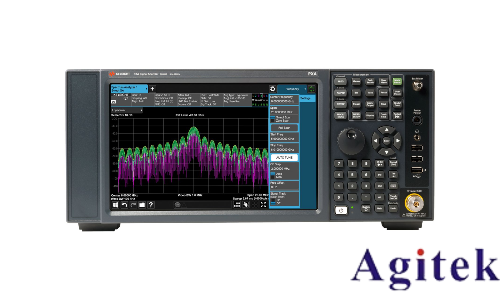

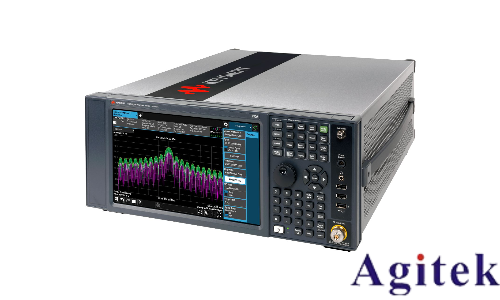

以下是關于是德科技（Keysight）N9020B頻譜信號分析儀的詳細資料整理，綜合了多個來源的技術參數、功能特點及應用場景：

1. 基本概述

- 型號：N9020B（屬于MXA系列信號分析儀）

- 品牌：Keysight（是德科技）

- 頻率范圍：

- 標準范圍：10 Hz 至 26.5 GHz

- 可選擴展：通過混頻器可達 1.1 THz（部分型號支持 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz、32 GHz、44 GHz、50 GHz 等選件）。

- 分析帶寬：

- 最大 160 MHz（標配 25 MHz，可選 40 MHz、85 MHz、125 MHz、160 MHz）。

- 實時帶寬：

- 最大 160 MHz（支持 85 MHz、125 MHz、160 MHz 選件）。

2. 核心性能指標

- 顯示平均噪聲電平（DANL）：

- 1 GHz 時：-166 dBm（部分型號可達 -172 dBm）。

- 2 GHz 時（無前置放大器）：-154 dBm/Hz

- 10 GHz 時（無前置放大器）：-151 dBm/Hz。

- 相位噪聲（1 GHz 時）：

- 10 kHz 頻偏：-114 dBc/Hz

- 30 kHz 頻偏：-114 dBc/Hz

- 1 MHz 頻偏：-136 dBc/Hz。

- 幅度精度：±0.23 dB（部分型號標稱 ±0.19 dB）。

- 三階截獲點（TOI）：

- 1 GHz 時：+20 dBm

- 動態范圍：116 dB。

- **信號截獲能力**：

- 最短信號持續時間（99% 截獲概率）：3.57 μs

- 信噪比 >60 dB 時可檢測信號持續時間：5 ns。

3. 主要功能與特點

- 實時頻譜分析（RTSA）：

- 支持全頻段實時捕獲瞬態信號（如脈沖、跳頻信號）。

- 支持頻率模板觸發（FMT）、時間限定觸發（TQT）等高級觸發模式。

- 硬件加速測量：

- 快速功率測量、峰值搜索、掃描，顯著縮短測試時間。

- 多域分析：

- 支持頻譜圖、密度顯示、功率隨時間變化（PvT）等視圖。

- 一鍵式測量：

- 通過 X 系列應用軟件（如 89600 VSA）簡化復雜測試流程。

4. 典型應用場景

- 無線通信：

- 支持 LTE/LTE-Advanced、5G NR、WCDMA/HSPA+、GSM/EDGE、NB-IoT 等蜂窩標準。

- 支持 WLAN（802.11a/b/g/n/ac/ax）、藍牙（BR/EDR/LE）、ZigBee 等短距離通信。

- 通用測試：

- 噪聲系數、相位噪聲、脈沖分析、EMI 預一致性測試。

- 科研與軍工：

- 高頻段信號分析（如毫米波、太赫茲研究）。

5. 選件與擴展

- 頻率擴展選件：如 N9020B-526（26.5 GHz）、N9020B-550（50 GHz）。

- 實時帶寬升級：如 N9020B-B1X（160 MHz 帶寬）。

- 前置放大器：可選 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz 版本以提升靈敏度。
