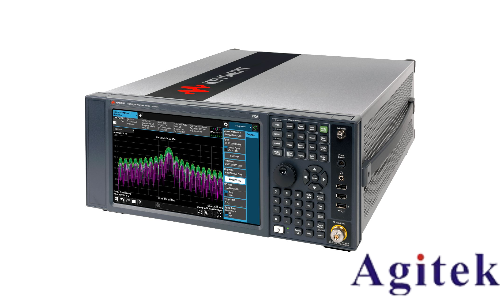

在無線通信、雷達、電子對抗和射頻（RF）測試領域，頻譜分析儀是工程師必備的關鍵測試工具。是德科技（Keysight Technologies）推出的 N9020A MXA 頻譜分析儀，憑借其卓越的性能和靈活的測量能力，成為眾多工程師的首選。本文將深入介紹 N9020A 的核心特點、應用場景以及它在測試測量中的重要性。

1. N9020A 頻譜分析儀概述

N9020A 頻譜分析儀隸屬于 MXA（中端信號分析） 系列，是德科技設計該系列的目標是提供高性能、靈活的測試能力，以滿足不斷演進的無線通信和射頻應用需求。N9020A 提供10 Hz - 26.5 GHz 頻率范圍（可選 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz 版本），可廣泛用于各種無線和射頻信號的分析。

它支持 X 系列測量應用軟件，可以輕松應對多種標準（如 5G、LTE、Wi-Fi、Bluetooth、雷達信號等）的測試，滿足現代通信和國防電子測試需求。

2. N9020A 的核心特點

2.1 寬頻率覆蓋與高動態范圍

N9020A 頻譜分析儀支持最高 26.5 GHz 頻率，并提供優異的相位噪聲性能，可滿足高精度信號測量需求。其高達 +30 dBm 的輸入功率范圍和出色的 DANL（顯示的平均噪聲電平），使其能夠檢測極低功率的信號。

2.2 靈活的信號分析能力

實時信號分析（RTSA）：可選的實時頻譜分析功能支持捕捉短時突發信號，避免信號丟失。

矢量信號分析（VSA）：結合 89600 VSA 軟件，可進行 EVM、I/Q 調制誤差分析，適用于無線通信測試。

寬帶分析能力：最高支持 160 MHz 信號帶寬，適用于 Wi-Fi 6E、5G NR FR1 和雷達信號分析。

2.3 兼容多種測量應用

N9020A 支持 X 系列測量應用軟件，可一鍵執行 LTE、5G NR、WLAN、藍牙等標準的測量任務，極大簡化測試流程。例如：

5G NR 測量：支持 3GPP 5G NR 下行信號解調，包括 OFDM 調制質量測量（EVM、ACLR、SEM）。

EMI 預兼容測試：可用于 EMI 預一致性測試，幫助產品開發階段篩查電磁干擾問題。

2.4 便捷的用戶體驗

10.4 英寸高分辨率顯示屏，支持觸摸操作，界面直觀易用。

SCPI 遠程控制：支持自動化測試，兼容 MATLAB、LabVIEW 等常見編程環境。

模塊化硬件設計：用戶可根據需求選擇不同選件，靈活升級。

3. 典型應用場景

3.1 無線通信測試

N9020A 可廣泛應用于 5G、LTE、Wi-Fi、藍牙 等無線標準的研發和生產測試。其高性能分析能力，使工程師能夠精準測量信號調制質量（EVM）、相位噪聲、占用帶寬等關鍵參數。

3.2 雷達和電子戰（EW）測試

在 國防和航空航天 領域，雷達和電子戰信號的分析對測試設備的實時性和高動態范圍要求極高。N9020A 可與 Keysight 89600 VSA 軟件配合，實現雷達信號的 I/Q 調制分析、脈沖測量、頻譜監測等功能。

3.3 EMI/EMC 預兼容測試

對于電子設備制造商而言，確保產品符合 EMI/EMC 標準（如 CISPR、FCC 規則）是重要的合規要求。N9020A 具備 低噪聲前端、高動態范圍，可用于預兼容測試，幫助企業在產品研發階段篩查潛在的電磁干擾問題，降低認證測試的失敗風險。

3.4 教學與科研

在 高校與研究機構，N9020A 可用于通信、射頻、微波、電磁兼容等課程的實驗教學。其開放式架構、軟件兼容性和自動化測試能力，使其成為理想的實驗設備。

4. N9020A 與其他型號對比

型號 頻率范圍 信號分析帶寬 相位噪聲（10 kHz 偏移） 應用領域

N9020A MXA 10 Hz – 26.5 GHz 25/40/85/160 MHz -114 dBc/Hz 通用射頻測試、無線通信、EMI

N9030B PXA 3 Hz – 50 GHz 10 MHz – 510 MHz -128 dBc/Hz 高端射頻、軍工、毫米波

N9010B EXA 10 Hz – 44 GHz 10/25/40/85/160 MHz -111 dBc/Hz 經濟型射頻測試

N9020A 作為 MXA 系列的中端產品，在價格、性能、功能之間達到了平衡，是多數無線通信測試的理想選擇。

5. 結論

是德科技 N9020A 頻譜分析儀 以其 寬頻率覆蓋、高動態范圍、靈活的軟件支持，在無線通信、雷達、EMC 測試等領域展現出強大優勢。它不僅能夠滿足當前 5G、Wi-Fi 6E 等新興技術的測試需求，還能通過軟件升級適應未來的發展。

無論是科研、生產，還是無線通信開發，N9020A 都是一款值得考慮的高性能頻譜分析儀。如果您的測試有設備需求，歡迎聯系安泰測試！
