為什么需要眼圖？

隨著數據量的不斷增加，對信號帶寬的需求也在不斷增長。同時，在長距離傳輸中，數字信號可能會因?yàn)閭鬏斀橘|(zhì)的特性而衰減?，F(xiàn)有的數字電路/鏈路等已經無法滿足日益增長的帶寬和質量需求，導致傳輸速度變慢及信號質量變差，影響數據的正確、快速傳輸。

在現代數字電子系統中，高速串行數字信號的傳輸（如USB、PCIe、光纖通信）面臨三大核心問題：

抖動（Jitter）

噪聲（Noise）

碼間干擾（ISI, Inter-Symbol Interference）

抖動會導致信號的時序不穩定，影響數據的準確接收；噪聲則會引入額外的信號成分，影響信號的純凈度；碼間干擾則會使相鄰的信號符號相互影響，增加誤碼率。這些問題共同作用，對信號的完整性和可靠性構成了嚴重威脅。

傳統測量方法的局限性

單一波形捕獲：僅顯示瞬態信號，無法反映長期統計特性

手動測量：需逐個周期分析上升時間、幅度等參數，效率低下且易遺漏偶發問題

傳統測量方法在面對高速串行數字信號的復雜特性時，其局限性愈發明顯。單一波形捕獲方式僅能捕捉到瞬態信號，無法全面反映信號的長期統計特性，這使得對信號整體行為的評估不夠準確。而手動測量則需要逐個周期分析上升時間、幅度等參數，這種方法不僅效率低下，還容易遺漏偶發性問題，導致測量結果的可靠性和完整性大打折扣。這些局限性嚴重制約了對高速信號傳輸質量的準確評估和優化，難以滿足現代數字通信系統對信號完整性和可靠性的高要求。因此，迫切需要開發更高效、更全面的測量技術和工具，以克服傳統方法的不足，為高速數字信號傳輸?shù)男阅芴嵘峁┯辛χС帧?/span>

2.眼圖測試的目的和測試使用的儀表

眼圖的作用：快速評估信號完整性

眼圖是一種強大的信號完整性分析工具，它通過將多個周期的信號波形疊加在一起，形成類似“眼睛”的圖形，能夠直觀地展示信號的時序特性和幅度特性。眼圖的張開程度反映了信號的質量，眼圖越大，信號的完整性越好；眼圖越小或閉合，信號的完整性越差。眼圖可以快速評估信號的抖動、噪聲和碼間干擾等關鍵參數，幫助工程師及時發現信號傳輸中的問題并進行優化。

眼圖通過疊加數千個信號周期，形成“統計意義上”的信號質量全景視圖，其核心價值體現在：

直觀診斷信號質量

開放的眼圖（大眼高、寬眼寬）：信號噪聲低、抖動小、碼間干擾可控

 閉合的眼圖（眼高/眼寬狹窄）：預示潛在的誤碼風險

2)量化關鍵參數

?直接測量眼高（噪聲容限）、眼寬（時序裕量）、抖動分布等，無需手動計算

3)快速定位問題根源（例如）

眼圖頂部塌陷 → 電源噪聲或阻抗失配。

眼圖左右不對稱 → 差分信號共模干擾或時鐘同步問題。

示波器在眼圖分析中的核心地位

示波器在眼圖分析中占據著不可或缺的核心地位。它能夠?qū)崟r(shí)捕獲和顯示信號的波形，通過對多個周期信號的疊加和同步處理，生成清晰的眼圖。示波器的高帶寬、高采樣率和先進的觸發功能，使其能夠精確地捕捉高速信號的細節，為眼圖分析提供了高質量的數據基礎。此外，現代示波器還配備了多種自動測量和分析工具，能夠快速計算眼圖的關鍵參數，如眼高、眼寬、抖動和噪聲等，極大地提高了分析效率和準確性。

示波器是生成和分析眼圖的“核心工具”，其優勢在于：

1)高帶寬與采樣率

支持GHz級信號捕獲

2)時鐘恢復技術（CDR）

從數據流中直接提取參考時鐘，實現信號同步疊加（對無獨立時鐘線的串行信號至關重要）

3)實時眼圖與模板測試

實時眼圖（硬件加速）：適合調試瞬態故障（如突發噪聲）

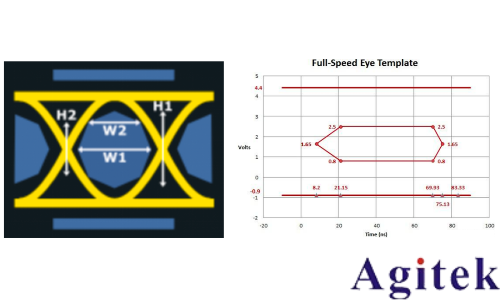

模板測試（Mask Test）：自動判定信號是否符合行業標準（如USB-IF的眼圖模板）

4)高級分析功能

抖動分離（TIE分析）、均衡仿真（CTLE/FFE/DFE）、誤碼率預測（浴缸曲線）等。

什么是示波器眼圖？

基本定義

示波器眼圖（Eye Diagram）是一種通過疊加數字信號的多個單位間隔（UI, Unit Interval）波形形成的圖形化分析工具。其名稱源于圖形中央的開口區域形似“眼睛”，而眼睛的“張開”程度直接反映信號質量的優劣。

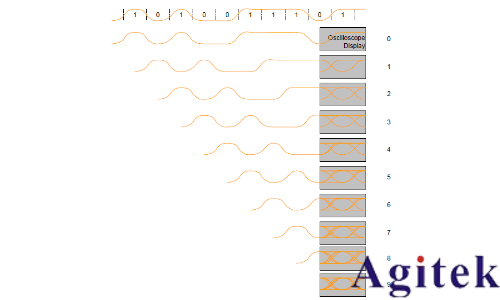

核心原理：將長時間捕獲的信號按碼元周期分割，垂直堆疊顯示所有可能的信號跳變狀態（0→1、1→0、0→0、1→1），最終形成統計意義上的“平均眼圖”。

類比理解：類似于用照相機長曝光拍攝快速擺動的鐘擺，最終照片會顯示鐘擺所有位置的軌跡，而眼圖則是信號邊沿和電平變化的“軌跡合集”。

眼圖的組成

眼圖的各個組成部分共同構成了一個全面的信號完整性評估框架。通過分析眼圖的中心、高度、寬度以及閉合區域等特征，工程師可以快速評估信號的質量和傳輸性能。眼圖不僅直觀地展示了信號的時序和幅度特性，還為信號優化提供了明確的方向。

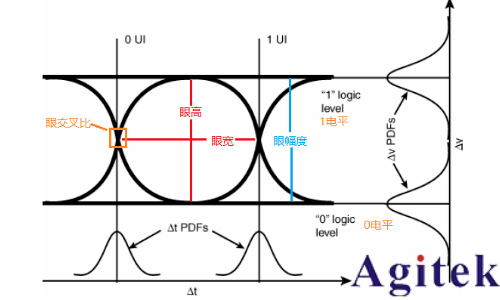

一個完整的眼圖由以下關鍵區域和參數構成：

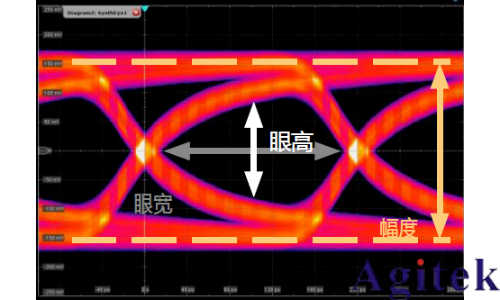

1)眼高（Eye Height）

定義：垂直方向上，眼圖中央開口的電壓范圍（從最低高電平到最高低電平）。

意義：反映信號的噪聲容限。眼高越大，接收端越容易區分“0”和“1”（例如：眼高為500 mV時，噪聲幅度需超過250 mV才會導致誤判）。

2)眼寬（Eye Width）

定義：水平方向上，眼圖中央開口的時間范圍（有效采樣窗口）。

意義：衡量信號時序穩定性。眼寬越寬，允許的時鐘抖動越大（例如：眼寬為0.7 UI時，接收端需在±0.35 UI內準確采樣）。

3)交叉點（Crossover）

定義：信號上升沿與下降沿在眼圖中央的交匯區域。

意義：交叉點位置和斜率反映信號對稱性與邊沿速度。理想情況下，交叉點應位于眼圖水平中心且斜率陡峭（避免因邊沿緩慢引入碼間干擾）。

4)抖動（Jitter）

定義：信號邊沿在時間軸上的隨機或確定性偏移（表現為眼圖左右邊界的模糊程度）。

分類：隨機抖動（如熱噪聲引起，呈高斯分布）與確定性抖動（如周期性干擾，呈有界分布）。

眼圖與信號質量的關系

眼圖是評估信號質量的重要工具，通過觀察眼圖的張開程度、清晰度和對稱性，可以直觀地判斷信號的幅度穩定性、時序穩定性和整體傳輸質量。眼圖的分析不僅幫助工程師快速識別信號傳輸中的問題，還為優化信號傳輸提供了明確的方向，從而確保高速數字信號在復雜環境下的可靠性和穩定性。

眼圖的“開放度”是評估信號質量的黃金準則：

開放度大（大眼高、寬眼寬、清晰邊界）：

信號噪聲低、抖動小、碼間干擾（ISI）可控

開放度?。ㄑ蹐D閉合）：

頂部/底部塌陷：可能由阻抗失配或電源噪聲導致幅度衰減

眼寬狹窄：時鐘抖動過大或數據速率超過信道帶

交叉點模糊：信號邊沿速度不足（如高頻損耗未均衡）

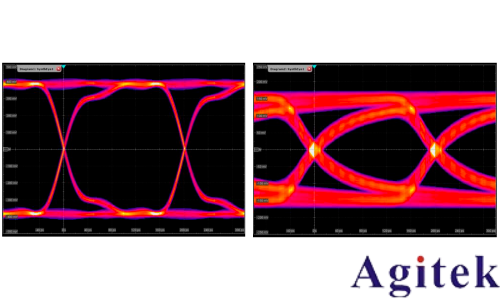

極端案例對比：

健康眼圖：形似鉆石，開口清晰，邊沿陡峭（如高速SerDes信號）

問題眼圖：形似閉合的裂縫，甚至完全閉合（如未端接的長傳輸線信號）
