信號發生器 ( Signal Generators ) 又稱信號源 ( Signal Sources ), 是工程師用來輸出各種電子信號的儀器，主要用在調試、測試電子電路、電子設備的參數, 在設計、測試和制造系統和元器件的過程中經常會用到。

信號發生器基本框圖

我們?yōu)槭裁磿枰盘柊l(fā)生器/信號源？

發射機從最初的一個01序列，經過調制器，混頻器等信號處理，最后到天線將信號發射出去。在這一過程中，我們出現了各種各樣的信號，調制器處有IQ矢量信號，混頻器有本振信號等，其實最初的01序列也是一種信號，它是數字序列。

按頻率高低我們可以將這些信號分為基帶信號，IF信號和射頻信號等。當我們需要測試這個系統或部分器件時，就需要給與相應的激勵，信號源就用于合成這各種激勵信號。同樣接收機是其反過程，也需要用到這些信號。并且測試不同的指標和器件，需要的激勵信號會不同，如CW信號，模擬或矢量調制信號等。

信號發生器基本原理

信號發生器基本原理是通過主振級產生低頻正弦振蕩信號，經電壓放大器放大，達到電壓輸出幅度的要求，經輸出衰減器可直接輸出電壓，用主振輸出調節電位器調節輸出電壓的大小。信號發生器又被稱為信號源或振蕩器，用于產生被測電路所需的特定參數的電測試信號，在生產實踐和科學技術中有著廣泛的應用，各種波形都可以用三角函數方程表示，可以產生各種波形的電路，例如三角波、鋸齒波、矩形波和正弦波，所以也被稱為函數信號發生器。

一般來說， 信號發生器/信號源由三部分組成：

1. 參考源部分：決定整個信號源頻率穩定度

2. 頻率合成部分：決定輸出信號頻率參數；主要有三種頻率合成技術

3. 輸出功率控制部分：決定輸出信號功率參數

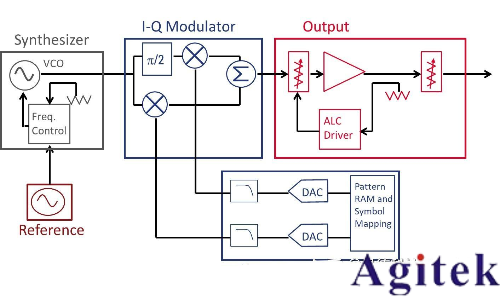

矢量信號發生器框圖結構
