示波器眼圖:原理、分析與應用
為什么需要眼圖?
隨著數據量的不斷增加,對信號帶寬的需求也在不斷增長。同時,在長距離傳輸中,數字信號可能會因為傳輸介質的特性而衰減。現有的數字電路/鏈路等已經無法滿足日益長的帶寬和質量需求,導致傳輸速度變慢及信號質量變差,影響數據的正確、快速傳輸。
在現代數字電子系統中,高速串行數字信號的傳輸(如USB、PCIe、光纖通信)面臨三大核心問題:
抖動(Jitter)
噪聲(Noise)
碼間干擾(ISI, Inter-Symbol Interference)
抖動會導致信號的時序不穩定,影響數據的準確接收;噪聲則會引入額外的信號成分,影響信號的純凈度;碼間干擾則會使相鄰的信號符號相互影響,增加誤碼率。這些問題共同作用,對信號的完整性和可靠性構成了嚴重威脅。
傳統測量方法的局限性
單一波形捕獲:僅顯示瞬態信號,無法反映長期統計特性
手動測量:需逐個周期分析上升時間、幅度等參數,效率低下且易遺漏偶發問題
傳統測量方法在面對高速串行數字信號的復雜特性時,其局限性愈發明顯。單一波形捕獲方式僅能捕捉到瞬態信號,無法全面反映信號的長期統計特性,這使得對信號整體行為的評估不夠準確。而手動測量則需要逐個周期分析上升時間、幅度等參數,這種方法不僅效率低下,還容易遺漏偶發性問題,導致測量結果的可靠性和完整性大打折扣。這些局限性嚴重制約了對高速信號傳輸質量的準確評估和優化,難以滿足現代數字通信系統對信號完整性和可靠性的高要求。因此,迫切需要開發更高效、更全面的測量技術和工具,以克服傳統方法的不足,為高速數字信號傳輸?shù)男阅芴嵘峁┯辛χС帧?/span>
眼圖測試的目的和測試使用的儀表
眼圖的作用:快速評估信號完整性
眼圖是一種強大的信號完整性分析工具,它通過將多個周期的信號波形疊加在一起,形成類似“眼睛”的圖形,能夠直觀地展示信號的時序特性和幅度特性。眼圖的張開程度反映了信號的質量,眼圖越大,信號的完整性越好;眼圖越小或閉合,信號的完整性越差。眼圖可以快速評估信號的抖動、噪聲和碼間干擾等關鍵參數,幫助工程師及時發現信號傳輸中的問題并進行優化。
眼圖通過疊加數千個信號周期,形成“統計意義上”的信號質量全景視圖,其核心價值體現在:
1)直觀診斷信號質量
開放的眼圖(大眼高、寬眼寬):信號噪聲低、抖動小、碼間干擾可控
閉合的眼圖(眼高/眼寬狹窄):預示潛在的誤碼風險
2)量化關鍵參數
直接測量眼高(噪聲容限)、眼寬(時序裕量)、抖動分布等,無需手動計算
3)快速定位問題根源(例如)
眼圖頂部塌陷 → 電源噪聲或阻抗失配。
眼圖左右不對稱 → 差分信號共模干擾或時鐘同步問題。
示波器在眼圖分析中的核心地位
示波器在眼圖分析中占據著不可或缺的核心地位。它能夠?qū)崟r捕獲和顯示信號的波形,通過對多個周期信號的疊加和同步處理,生成清晰的眼圖。示波器的高帶寬、高采樣率和先進的觸發功能,使其能夠精確地捕捉高速信號的細節,為眼圖分析提供了高質量的數據基礎。此外,現代示波器還配備了多種自動測量和分析工具,能夠快速計算眼圖的關鍵參數,如眼高、眼寬、抖動和噪聲等,極大地提高了分析效率和準確性。
示波器是生成和分析眼圖的“核心工具”,其優勢在于:
高帶寬與采樣率
支持GHz級信號捕獲
2)時鐘恢復技術(CDR)
從數據流中直接提取參考時鐘,實現信號同步疊加(對無獨立時鐘線的串行信號至關重要)
3)實時眼圖與模板測試
實時眼圖(硬件加速):適合調試瞬態故障(如突發噪聲)
模板測試(Mask Test):自動判定信號是否符合行業標準(如USB-IF的眼圖模板)
4)高級分析功能
抖動分離(TIE分析)、均衡仿真(CTLE/FFE/DFE)、誤碼率預測(浴缸曲線)等。
什么是示波器眼圖?
基本定義
示波器眼圖(Eye Diagram)是一種通過疊加數字信號的多個單位間隔(UI, Unit Interval)波形形成的圖形化分析工具。其名稱源于圖形中央的開口區域形似“眼睛”,而眼睛的“張開”程度直接反映信號質量的優劣。
核心原理:將長時間捕獲的信號按碼元周期分割,垂直堆疊顯示所有可能的信號跳變狀態(0→1、1→0、0→0、1→1),最終形成統計意義上的“平均眼圖”。
類比理解:類似于用照相機長曝光拍攝快速擺動的鐘擺,最終照片會顯示鐘擺所有位置的軌跡,而眼圖則是信號邊沿和電平變化的“軌跡合集”。

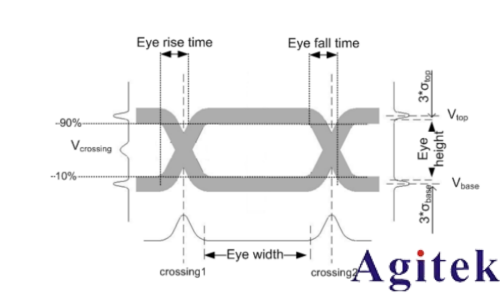

眼圖的組成
眼圖的各個組成部分共同構成了一個全面的信號完整性評估框架。通過分析眼圖的中心、高度、寬度以及閉合區域等特征,工程師可以快速評估信號的質量和傳輸性能。眼圖不僅直觀地展示了信號的時序和幅度特性,還為信號優化提供了明確的方向。
一個完整的眼圖由以下關鍵區域和參數構成:
1)眼高(Eye Height)
定義:垂直方向上,眼圖中央開口的電壓范圍(從最低高電平到最高低電平)。
意義:反映信號的噪聲容限。眼高越大,接收端越容易區分“0”和“1”(例如:眼高為500 mV時,噪聲幅度需超過250 mV才會導致誤判)。
2)眼寬(Eye Width)
定義:水平方向上,眼圖中央開口的時間范圍(有效采樣窗口)。
意義:衡量信號時序穩定性。眼寬越寬,允許的時鐘抖動越大(例如:眼寬為0.7 UI時,接收端需在±0.35 UI內準確采樣)。
3)交叉點(Crossover)
定義:信號上升沿與下降沿在眼圖中央的交匯區域。
意義:交叉點位置和斜率反映信號對稱性與邊沿速度。理想情況下,交叉點應位于眼圖水平中心且斜率陡峭(避免因邊沿緩慢引入碼間干擾)。
4)抖動(Jitter)
定義:信號邊沿在時間軸上的隨機或確定性偏移(表現為眼圖左右邊界的模糊程度)。
分類:隨機抖動(如熱噪聲引起,呈高斯分布)與確定性抖動(如周期性干擾,呈有界分布)。
眼圖與信號質量的關系
眼圖是評估信號質量的重要工具,通過觀察眼圖的張開程度、清晰度和對稱性,可以直觀地判斷信號的幅度穩定性、時序穩定性和整體傳輸質量。眼圖的分析不僅幫助工程師快速識別信號傳輸中的問題,還為優化信號傳輸提供了明確的方向,從而確保高速數字信號在復雜環境下的可靠性和穩定性。
眼圖的“開放度”是評估信號質量的黃金準則:
開放度大(大眼高、寬眼寬、清晰邊界):
信號噪聲低、抖動小、碼間干擾(ISI)可控
開放度?。ㄑ蹐D閉合):
頂部/底部塌陷:可能由阻抗失配或電源噪聲導致幅度衰減
眼寬狹窄:時鐘抖動過大或數據速率超過信道帶
交叉點模糊:信號邊沿速度不足(如高頻損耗未均衡)

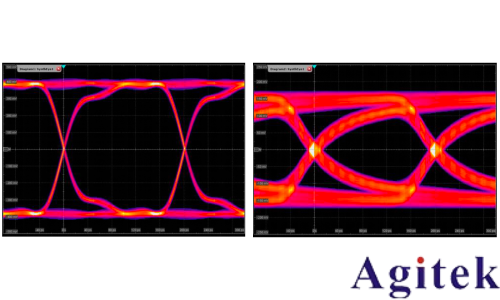

極端案例對比:
健康眼圖:形似鉆石,開口清晰,邊沿陡峭(如高速SerDes信號)
問題眼圖:形似閉合的裂縫,甚至完全閉合(如未端接的長傳輸線信號)
眼圖的生成原理
示波器通過高速采樣、合適的觸發設置以及信號疊加等步驟,能夠有效地捕獲并顯示眼圖信號。
示波器如何捕獲信號
示波器生成眼圖的核心依賴于高精度信號捕獲技術,主要分為兩類:
1)實時采樣(Real-Time Sampling, RT)
原理:以固定采樣率(如100 GS/s)連續捕獲信號波形,直接記錄每個時間點的電壓值
優勢:支持單次觸發捕獲瞬態事件(如突發錯誤信號)
局限性:受限于ADC(模數轉換器)帶寬與存儲深度,超高速信號(如56G PAM4)可能需要降速或插值處理
典型應用:調試實時系統(如DDR內存讀寫異常)
2)等效時間采樣(Equivalent-Time Sampling, ET)
原理:對周期性信號多次采樣,每次觸發后微小幅移采樣點,最終拼合成高分辨率波形
優勢:突破ADC采樣率限制,實現超高分辨率(適用于光通信等超高速場景)
局限性:僅適用于重復性信號,無法捕捉單次事件
典型應用:分析100G以上SerDes信號或光模塊眼圖
觸發與同步:時鐘恢復技術的作用
數字信號通常無獨立時鐘線(如PCIe、USB),需從數據流中提取時鐘以實現同步疊加。
1)時鐘恢復(Clock Recovery)
硬件時鐘恢復:通過鎖相環(PLL)或CDR(時鐘數據恢復)電路實時提取時鐘
軟件時鐘恢復:后處理階段通過算法(如互相關運算)重建參考時鐘
2)同步觸發
邊沿觸發:適用于有參考時鐘的信號(如HDMI)
碼型觸發:針對特定數據序列(如PRBS7)定位疊加起點

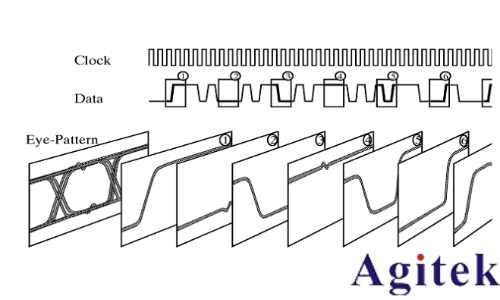

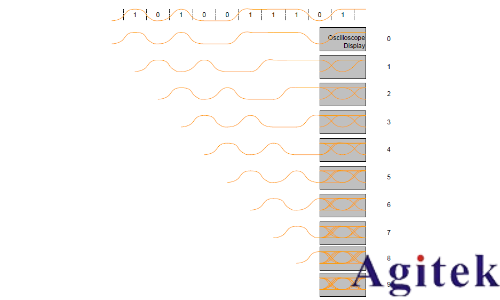

疊加原理:從UI到統計眼圖
眼圖的生成本質是將信號按單位間隔(UI)對齊并疊加,具體步驟如下:
1)UI分割
根據數據速率計算UI長度(例如:5 Gbps信號的UI=200 ps)
將捕獲的長信號流切割為多個UI片段(每個片段包含一個碼元周期)
2)垂直堆疊
將所有UI片段的波形疊加顯示,形成“所有可能信號路徑”的統計分布
3)概率密度映射
通過顏色或灰度區分高頻/低頻區域(如紅色=頻繁出現的電壓/時間點)
眼圖生成模式:硬件加速 vs. 軟件后處理
根據生成方式不同,眼圖可分為兩類:
1)硬件眼圖(實時示波器)
原理:利用示波器專用ASIC或FPGA實時處理信號,直接輸出眼圖
優勢:速度快、延遲低,適合交互式調試
典型場景:生產線快速檢測或協議一致性測試(如USB-IF認證)
2)軟件眼圖(后處理分析)
原理:將原始波形數據導入軟件(如Matlab、Signal Integrity Tools),通過離線算法生成眼圖
優勢:支持復雜分析(如均衡仿真、抖動分解),靈活性高
典型場景:學術研究或自定義信號分析(如預加重優化)

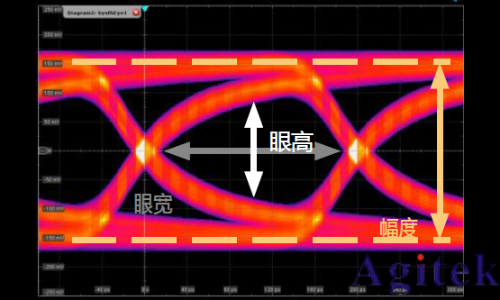

眼圖的關鍵參數解讀
眼高(Eye Height)
定義:眼圖垂直方向中央開口的最大電壓范圍,即從最低高電平(Upper Rail)到最高低電平(Lower Rail)的距離。
技術意義:
噪聲容限:眼高直接決定系統抗噪聲能力。例如,眼高為400 mV時,噪聲需超過200 mV才會導致誤碼(假設判決閾值為中點)
信號幅值穩定性:眼高縮小可能由電源波動、阻抗失配或信道損耗(如PCB走線高頻衰減)引起
工程實踐:
合規性標準:如USB3.2 Gen 1的標準通常要求眼高不小于160毫伏(mV)(在眼圖的最開闊處測量)
故障排查:若眼高不足,需檢查發射端驅動能力、電源完整性或信道S參數
眼寬(Eye Width)
定義:眼圖水平方向中央開口的時間范圍,通常以單位間隔(UI)百分比表示(如0.6 UI)。
技術意義:
時序容限:眼寬決定接收端采樣窗口的余量。例如,眼寬為0.7 UI時,允許的時鐘抖動需小于±0.15 UI(假設采樣點在中心)
碼間干擾(ISI):眼寬變窄通常由信道帶寬不足或反射引起,導致相鄰碼元波形疊加
工程實踐:
優化手段:增加預加重(Pre-emphasis)或接收端均衡(CTLE/DFE)可展寬眼寬
極限案例:當眼寬趨近于0時,系統誤碼率急劇上升,需重新設計信道或降低速率
抖動(Jitter)
定義:信號邊沿在時間軸上的偏移,表現為眼圖左右邊界的模糊程度。
分類與影響:
隨機抖動(RJ):
來源:熱噪聲、散粒噪聲等不可預測因素
特性:無界高斯分布,需通過統計模型(如浴缸曲線)預測誤碼率
確定性抖動(DJ):
子類:周期性抖動(PJ)、占空比失真(DCD)、碼間干擾抖動(ISI)
特性:有界且可追溯(如PJ與開關電源噪聲頻率相關)
測量方法:
TIE(Time Interval Error)分析:通過直方圖分離RJ與DJ分量
2眼圖模板測試:檢查抖動是否侵入模板禁區(Mask Violation)
上升/下降時間(Rise/Fall Time)
定義:信號從10%到90%幅值(或反向)所需的時間。
技術意義:
邊沿速度與帶寬:上升時間越短,信號高頻分量越豐富(帶寬≈0.35/Tr)
對眼圖的影響:
ü邊沿過慢 → 交叉點模糊,眼寬縮?。↖SI加?。?/span>
ü邊沿過快 → 高頻輻射(EMI問題),可能引發振鈴
誤碼率(BER)與浴缸曲線(Bathtub Curve)
關聯邏輯:
眼圖的水平張開度(眼寬)和垂直張開度(眼高)共同決定誤碼率
浴缸曲線:展示BER隨時間偏移(采樣點位置)的變化趨勢
曲線特征:中間區域(眼寬內)BER最低,兩側隨偏移量增大呈指數上升
工程應用:
BER預估:通過眼圖測量Q因子(SNR相關),推算BER(如BER=1e-12對應Q=7)
采樣點優化:調整接收端采樣相位至浴缸曲線“底部”最平坦處
眼圖的應用場景
眼圖的應用場景非常廣泛,涵蓋了多個領域和多種信號傳輸系統。眼圖作為一種直觀且強大的信號分析工具,在高速數字通信、電路設計、信號質量評估以及研發驗證等多個領域發揮著重要作用。
高速數字系統驗證
眼圖是驗證高速接口信號完整性的核心工具,典型場景包括:
1)PCIe接口測試
應用層級:從PCIe 3.0(8 GT/s)到PCIe 6.0(64 GT/s PAM4),每代速率翻倍均需更嚴苛的眼圖測試
關鍵參數:
眼高需滿足接收端均衡后規范(如PCIe 5.0要求≥120 mV)
抖動需分解為RJ(隨機抖動)和DJ(確定性抖動),確??偠秳樱═J)在容限內
測試挑戰:高頻損耗(如PCB插入損耗)需通過預加重(Tx EQ)和接收端均衡(CTLE/DFE)補償
2)接口認證
標準演進:USB 3.2 Gen2(10 Gbps)到USB4(40 Gbps PAM3),眼圖模板復雜度升級
實測案例:
USB 3.2 Gen2要求眼圖不得侵入“菱形”模板禁區
未端接的USB線纜會因反射導致眼圖閉合,需調整端接電阻或縮短線長
HDMI/DisplayPort視頻接口
信號特點:TMDS編碼信號需驗證眼圖對稱性與交叉點位置
典型問題:長距離傳輸導致眼圖塌陷,需通過Redriver芯片或主動電纜補償
通信系統分析
眼圖在無線與光通信中扮演關鍵角色:
1)光纖通信系統
光模塊測試:25G/100G/400G光模塊需通過眼圖驗證調制質量(如NRZ/PAM4)
測試方法:
采樣示波器配合光參考接收機(ORR)生成標準眼圖
檢查眼高、眼寬及抖動是否符合IEEE 802.3標準(如100GBASE-LR4要求BER<1e-12)
特殊需求:相干光通信需分析偏振態與相位噪聲,引入多維眼圖
2)射頻信號調制質量評估
調制制式:QAM、PSK等射頻調制信號可通過等效基帶眼圖評估符號間干擾
應用案例:
5G NR信號的EVM(誤差矢量幅度)與眼圖張開度強相關
Wi-Fi 6E中,160 MHz信道帶寬要求更嚴格的眼圖模板測試
故障診斷與根因分析
眼圖是定位信號問題的“顯微鏡”。它通過將多個周期的信號波形疊加在一起,形成直觀的圖形,能夠清晰地展示信號的時序特性和幅度特性。眼圖的張開程度、清晰度和對稱性等特征,為工程師提供了快速評估信號質量的手段,幫助他們迅速發現信號傳輸中的抖動、噪聲和碼間干擾等問題。
1)信號失真定位
阻抗失配:眼圖出現“重影”或振鈴(由反射引起),需檢查PCB阻抗連續性或連接器接觸
串?dāng)_(Crosstalk):相鄰信號線的耦合會導致眼圖邊緣毛刺,通過時域反射(TDR)定位干擾源
2)電源噪聲排查
表現特征:眼圖頂部/底部出現周期性塌陷(與開關電源頻率同步)
解決方案:優化電源濾波網絡或增加去耦電容
3)高頻損耗分析
典型現象:眼圖交叉點斜率降低,眼寬變窄(由信道帶寬不足導致)
調試手段:
仿真驗證:通過S參數模型預測眼圖閉合趨勢
硬件補償:增加發射端預加重或接收端均衡器
標準合規性測試

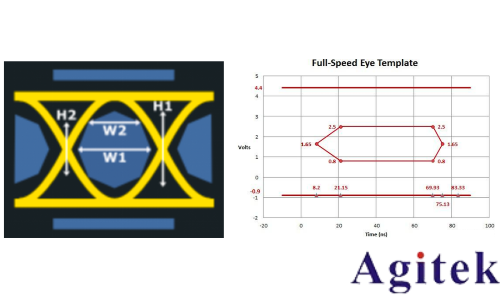

行業標準通過眼圖模板(Mask)定義信號質量門檻:
1)主流標準組織與規范
USB-IF:定義USB 3.2/4接口的眼圖模板形狀與測試條件
IEEE:802.3(以太網)、802.11(Wi-Fi)等標準包含詳細眼圖要求
OIF(光互聯論壇):規范CEI(通用電氣接口)光模塊眼圖參數
2)模板測試(Mask Test)流程
自動化測試:示波器內置模板比對功能,實時標記違規點
報告生成:輸出眼高、眼寬、抖動及模板違規比例(如Pass/Fail判定)
如何用示波器測量眼圖?
以羅德與施瓦茨公司RTP示波器(含“高級眼圖分析”選件)為例。

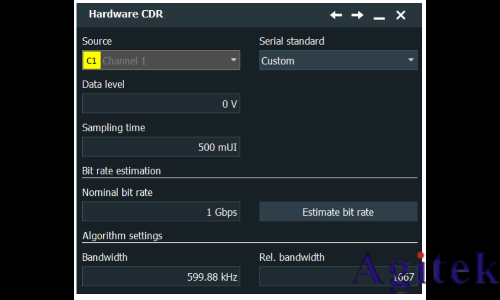

設置“硬件CDR”觸發
路徑:"Menu" > "Trigger" > "Setup" tab > "Source = CDR" > "Hardware CDR".

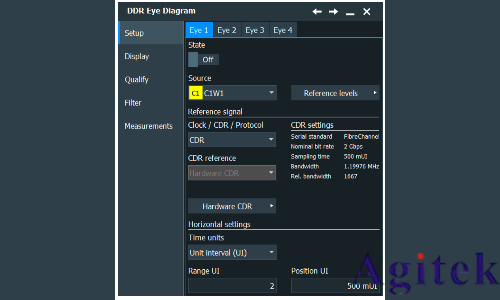

設置“眼圖”測試
路徑:[Apps]> "Analysis" > "Eye Analysis" > "Setup" tab
設置State為“On”

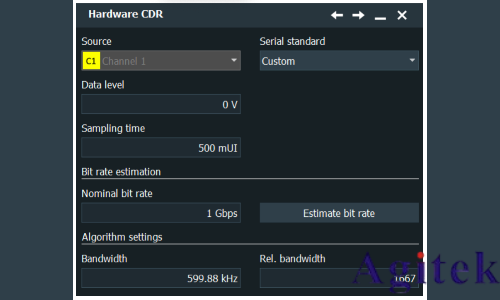

點擊“Hardware CDR”,設置“硬件CDR”參數
在“Serial standard”菜單選擇相應的串行協議類型,或者點擊“Estimate bit rate”讓儀表自動評估比特率

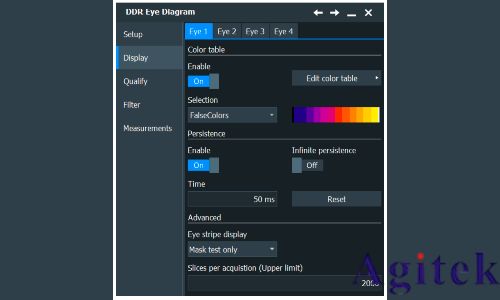

設置“色溫顯示”
路徑:[Apps]> "Analysis" > "DDR Eye" > "Display" tab

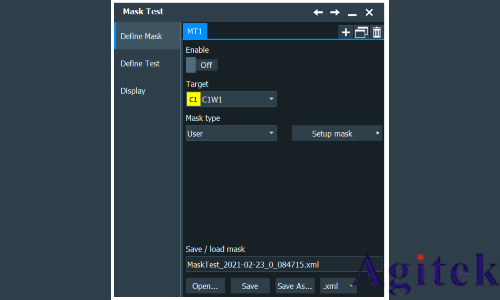

設置“眼圖模板”
路徑:[Apps] > "Analysis" tab > "Mask" > "Define Mask"
Mask type下拉框,選擇“eye”,點擊“Setup mask”
設置“Shape”及相應的W/H等參數
