概要說明

電磁屏蔽技術通過反射、吸收及多重反射等機制保護敏感電子設備免受外部電磁干擾（EMI）。為評估屏蔽材料的性能，頻譜分析儀可用于測量其屏蔽效能（Shielding Effectiveness, SE）。本案例結合 RIGOL RSA5065N 頻譜分析儀與標準測試方法，提供了一套高效、精準的電磁屏蔽材料測試方案，確保材料滿足電磁兼容性要求。

測試背景與技術挑戰

電磁屏蔽材料廣泛應用于通信設備、電力系統以及精密電子產品中，常見的屏蔽機制有：

反射：導電材料（如銅、鋁）通過表面感應電流形成反向電磁波。

吸收：非金屬材料（如鐵氧體、碳基材料）將電磁能轉化為熱能。

多重反射：多層結構通過多次反射衰減電磁波能量。

常見材料類型也有多種，包括：

金屬材料：適用于低頻反射屏蔽。

非金屬材料：高頻吸收性能優異。

復合材料：結合多機制，覆蓋廣頻段。

涂層材料：輕量化方案（如石墨烯、銀漿涂層）。

技術挑戰與標準要求

根據被測物的不同，分為屏蔽材料測試和屏蔽室測試。屏蔽材料測試根據使用方法不同又分為頻域測試和時域測試兩種。詳細可供參考的標準如下：

SJ 20524:1995 材料屏蔽效能的測量方法

GJB 6190:2008 電磁屏蔽材料屏蔽效能測量方法

GB/T 25471:2010 電磁屏蔽涂料的屏蔽效能測量方法

GB/T 12190:2006 電磁屏蔽室屏蔽效能的測量方法

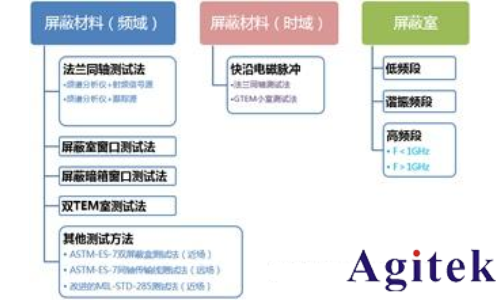

圖1 常見測試方法

電磁屏蔽測試存在環境干擾、數據穩定性差等問題，需結合高性能儀器與標準化流程進行測試，并確保測量結果的準確性和可靠性。

解決方案

RIGOL 的 RSA5065N 頻譜分析儀 提供了一種高效、精準的電磁屏蔽材料測試方案。該設備支持寬頻段信號測量，可以實時監測電磁波的傳播情況，并通過計算屏蔽效能（SE）來定量分析材料的屏蔽能力。

核心優勢

· 高寬頻段覆蓋：RSA5065N 支持最高 6.5 GHz 的信號分析范圍，適用于各種電磁屏蔽材料的測試需求。

· 高靈敏度測量：具備低噪聲前端設計，可精準捕獲微弱信號，提高屏蔽效能測量的分辨率。

· 實時頻譜分析：能夠跟蹤屏蔽材料對不同頻率信號的衰減情況，并繪制詳細的屏蔽效能曲線。

· 便捷的數據處理：內置數據存儲與分析功能，可直接計算 SE 值，并提供直觀的圖形化數據展示。

操作步驟與應用實踐

測試環境配置

屏蔽室搭建：避免外部干擾，配置發射與接收天線。

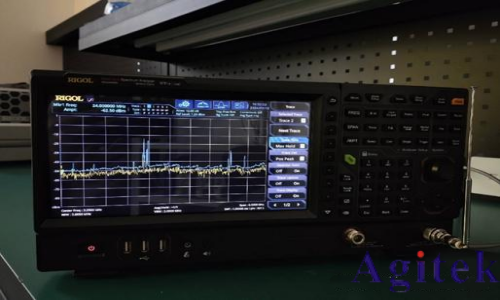

圖2 RSA5065N搭配天線進行測試

測試用天線推薦：

低頻：環天線

諧振：雙錐天線

高頻 300MHz-1GHz：

發射：半波長偶極子天線

接收：八分之一波長偶極子天線

高頻 1GHz-18GHz：喇叭天線

圖3：屏蔽室窗口測試法示意圖

校準與測試流程

1. 基線校準：未放置屏蔽材料時，記錄信號傳輸強度作為參考值。

2. 材料測試：將屏蔽材料置于天線間，覆蓋電磁波傳播路徑(參考圖 3)。

3. 數據記錄：RSA5065N 自動監測信號衰減并計算 SE 值。

為了提高數據可靠性，需要在不同位置、多次測試，并取平均值進行分析，以確保屏蔽效能 的評估準確無誤。

結果分析

· 繪制頻率響應曲線：RSA5065N 生成 SE 隨頻率變化的曲線，觀察材料在不同頻率范圍內的屏蔽效率。

· 評估屏蔽效能：根據具體應用需求，確認屏蔽材料是否符合目標要求。例如，通信設備通常需要 GHz 級別的高屏蔽效能，而電力設備則關注 kHz 至 MHz 頻段的屏蔽性能。

電磁屏蔽材料在現代電子設備中扮演著至關重要的角色，其屏蔽效果是保障設備電磁兼容性的重要指標。RIGOL RSA5065N 頻譜分析儀可以精準測量屏蔽材料的屏蔽效能，并根據測試結果優化材料選擇。該方案不僅提高了測試的準確性，還使整體實驗流程更加高效可靠。未來，RSA5065N 還將在更多電磁兼容測試領域發揮重要作用，為工程師提供專業、高效的測試解決方案。

附錄：本文涉及的設備清單
