校準模擬示波器是一個調整示波器設置的過程，以便它可以準確地測量電路中的電壓。您可以調整多項內容，包括垂直和水平刻度以及 oset。在使用示波器之前，務必對其進行校準，以確保其讀數準確。

示波器和電壓表一樣嗎？

示波器不是電壓表。電壓表測量電壓，而示波器測量電壓與時間的關系，更適用于不同類型的測量。

示波器和萬用表的區別

萬用表可以測量電路中的電壓和電流，而示波器只能測量電壓。

示波器用于幫助解決電氣問題，而萬用表用于測試連續性、短路和接地。

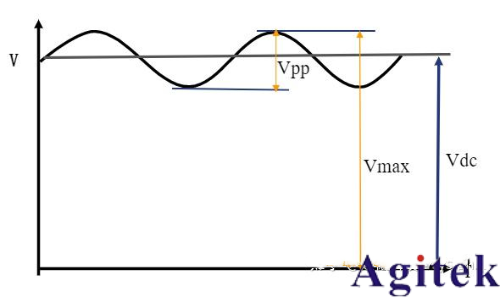

數字萬用表可以精確測量直流偏置。數字萬用表用于測量信號的電壓、電流、電阻等。

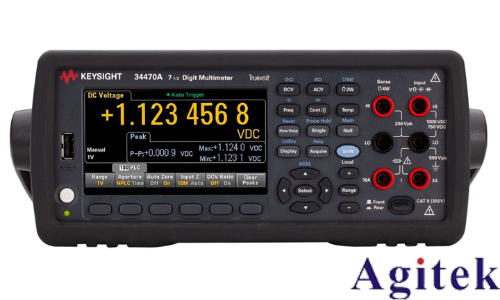

積分式ADC – 數字萬用表

?使用平均
?減小噪聲和干擾信號
?用于精確DC的測試

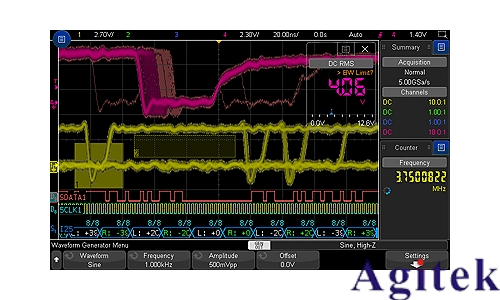

非積分式 – 示波器

?逐點測量
?測量更高頻率
?用于顯示信號的波形

模擬示波器探頭

模擬示波器探頭是一種設備，用于將示波器連接到電路。它有助于放大信號，這樣就可以用示波器測量了。示波器探頭有各種尺寸和形狀，具體取決于示波器的類型。它們通常由金屬或塑料制成，并具有許多引腳或插座，可讓它們連接到示波器。

什么是波形？

波形是電壓或電流隨時間變化的復雜模式。在電氣和電子電路中經常遇到不同形狀的重復波形。最基本的波形類型是方波，它具有反復重復的特定形狀。方波常用于測試和校準，因為它們易于生成，并且形狀易于測量。
模擬示波器使用CRT（陰極射線管）顯示波形模式。 CRT 是一個包含兩塊金屬板的大玻璃管。當電信號施加到板上時，它會產生穿過管子的電子束。從左到右掃描光束，并測量每個點的電壓。然后使用此信息在屏幕上顯示波形圖案。

斜坡波形是一個復雜的波形，可以用于測試電路。它是通過組合兩個不同頻率的方波而創建的。斜坡波形可以測量信號的頻率或診斷電路問題。

什么是波形捕獲率？

波形捕獲率是示波器每秒可以捕獲的波形數。這取決于您使用的示波器類型，它可以從每秒 10 個波形到每秒 100,000 個波形不等。測試高頻電路時，了解波形捕獲率很重要，因為它會影響測量的準確性。

水平和垂直偏轉板水平和垂直偏轉板是一對金屬板，用于偏轉示波器中的電子束。這對于不產生強信號的電路或在高頻模式下測試的電路很有幫助。

內存深度內存深度是示波器存儲器中記錄的波形數。這取決于您使用的示波器類型和采樣率，它可以從 2 個波形到 200 萬個波形不等。在測試高頻電路時，了解存儲深度很重要，因為它會影響測量的準確性。

示波器X-Y模式

XY 模式是一項功能，可讓您在示波器屏幕上繪制兩個電壓信號。這可以幫助診斷具有多個信號的電路的問題。它還有助于測量信號的頻率。

什么是示波器過載？

示波器過載功能允許您升壓電壓信號，這樣就可以用示波器測量了。這對于不產生強信號的電路或在高頻模式下測試的電路很有幫助。示波器過載可能很危險，因此應謹慎使用。

什么是示波器保護輸入網絡？

保護性輸入網絡是一種有助于保護示波器免受損壞的功能。它通常用于測試具有高電壓或高電流的電路。輸入網絡從信號中吸收能量，這樣就不會損壞示波器。在測試高壓或大電流電路時使用保護性輸入網絡非常重要，因為它有助于防止損壞示波器。

與示波器一起使用的設備

前置放大器-一種用于在示波器測量之前放大電壓信號的設備。這對于不產生強信號的電路或在高頻模式下測試的電路很有幫助。前置放大器可與示波器探頭或測試引線一起使用。它們有各種尺寸和形狀，具體取決于示波器的類型。

觸發發生器-一種用于為示波器產生指定的觸發信號的設備。它掃描特定波形并反復覆蓋它。這對于不產生強信號的電路或在高頻模式下測試的電路很有幫助。觸發發生器可與示波器探頭或測試引線一起使用。它有各種尺寸和形狀，具體取決于示波器的類型。

消隱門-一種用于消隱示波器屏幕的設備，以便您可以在背光燈上看到信號。這對于不產生強信號的電路或在高頻模式下測試的電路很有幫助。非消隱門可與示波器探頭或測試引線一起使用。它有多種尺寸和形狀，具體取決于示波器的類型。
