識別由頻譜儀產生的失真高電平輸入信號可能會導致頻譜儀產生失真信號，此失真信號會掩蓋輸入信號上所要測量的真實失真。用戶可以通過使用軌跡和射頻衰減器來識別哪些信號，如果有的話，是由儀器內部產生的失真。

此例中，我們用一個信號發生器輸出的信號作為信號源來識別諧波失真分量是否由頻譜儀產生。

1 將信號發生器連到頻譜儀的 RF IN。輸入的信號源的頻率和幅度分別設為 200 MHz，-10 dBm。

2 設置頻譜儀中心頻率和掃寬 :

? 按 [PRESET] ( 恢復為出廠設置 )

? 按 [FREQ] > 400 > MHz

? 按 [SPAN] > 700 > MHz

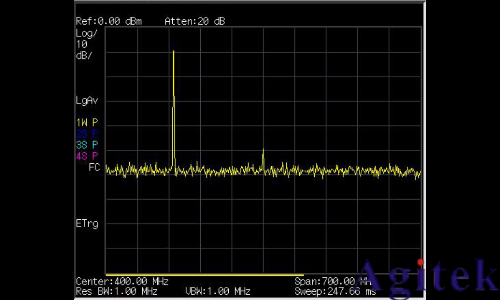

此信號在頻譜儀的輸入混頻器處所產生的諧波失真分量

( 以 200 MHz 的間隔與原 200 MHz 信號依次排開 ) 。

3 將中心頻率改為第一次諧波處的頻率值：

? 按 [Peak]

? 按 [Marker] > { 標記移到 } > { 到中心 }

4 將掃寬改為 50 MHz，并重新將信號顯示在屏幕中央：

? 按 [SPAN] > 50 > MHz

? 按 [Peak]

5 設置衰減為 0 dB：

? 按 [Amptd] > { 衰減 } > 0 > dB

? 按 [Marker] > { 標記移到 } > { 到參考 }

6 為了辨別諧波失真分量是否由頻譜儀產生，先在軌跡2 中顯示輸入信號：

? 按 [Trace] > 軌跡 2

? 按 [Trace] > { 刷新 }

7 先允許軌跡 2 進行刷新 ( 最少進行兩次掃描 )，然后保存軌跡 2 中的數據，并在軌跡 2 的諧波分量上放置一個差量標記：

? 按 [Trace] > { 靜止 }

? 按 [Peak]

? 按 [Marker] > { 模式 }> { 差量 }

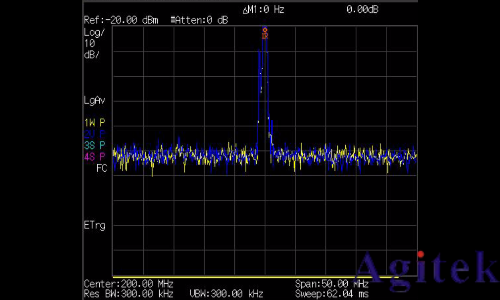

如圖 ，頻譜儀上現在顯示的是軌跡 2 中存儲的波形數據以及軌跡 1 中正在被測量的數據。 差量標記指示的讀數為參考標記和當前激活的標記之間的幅度差。

8 按 [AMPD] > { 衰減 } > 10 > {dB} 將射頻衰減調高到10 dB。

差量標記的幅度差讀數受以下兩個因素的影響：

1) 增大輸入衰減會使信噪比惡化。從而導致差量標記讀數為正。

2) 頻譜儀內部電路對諧波的損耗會導致差量標記讀數為負，大的差量標記讀數表明有重大的測試誤差?？梢酝ㄟ^(guò)設置輸入衰減，使差量標記的讀數最小。
