在電子信號測試中，我們往往需要一臺合適的示波器來對信號進行測試觀察，但對于不同的信號，我們需要調整示波器的參數來獲得更好的測試效果，為此我們應該調整示波器的衰減比。

設置示波器的衰減比需要綜合考慮信號特性、示波器性能以及實際測量需求等因素，通過逐步嘗試和調整，找到一個最合適的衰減比，以獲得準確可靠的測量結果。

以下是有效設置示波器衰減比的方法：

一、了解信號特性

幅度范圍
首先確定要測量的信號的幅度范圍?？梢酝ㄟ^查閱信號源的規格說明書、進行初步測量或根據經驗估計信號的大致幅度。例如，對于一個音頻放大器的輸出信號，可能知道其最大輸出電壓在幾伏到幾十伏之間；對于一個微處理器的時鐘信號，幅度通常在幾伏以下。

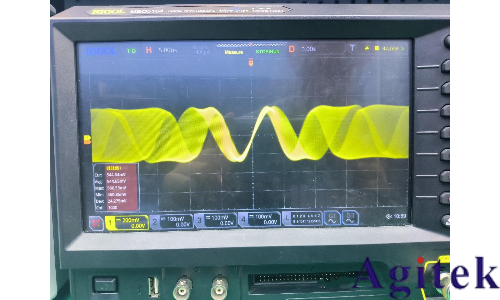

圖一：MSO5104測量小信號

考慮信號的動態范圍，即信號可能出現的最大和最小幅度之間的差值。如果信號的動態范圍較大，需要選擇一個能夠適應這種范圍的衰減比，以確保在示波器上能夠清晰地觀察到信號的全貌。

頻率成分

了解信號的頻率成分也很重要。不同頻率的信號在通過示波器探頭和衰減器時會有不同的響應。高頻信號可能會受到探頭和衰減器的電容、電感等因素的影響，導致信號失真或衰減加劇。

如果信號包含較高頻率的成分，需要選擇一個具有足夠帶寬的示波器探頭和衰減比，以確保高頻信號能夠準確地傳輸和測量。一般來說，示波器探頭和衰減器的帶寬應該至少是信號最高頻率的 3 到 5 倍。

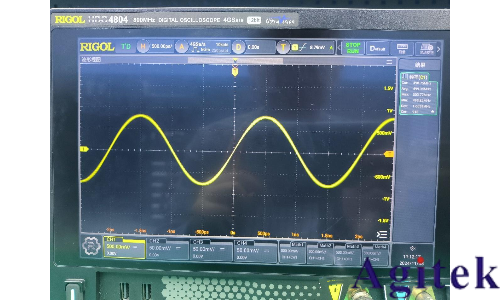

圖二：DHO4804測量500M正弦波

二、考慮示波器性能

輸入范圍
查看示波器的輸入范圍，即示波器能夠接受的最大和最小輸入電壓。不同型號的示波器輸入范圍可能會有所不同。例如，DHO4000系列示波器的輸入為300Vrms和400Vpk。
根據示波器的輸入范圍選擇合適的衰減比，以確保信號在示波器的可測量范圍內。如果信號幅度較大，超過了示波器的輸入范圍，需要選擇一個較大的衰減比，將信號衰減到示波器能夠接受的范圍內。

分辨率和精度

示波器的分辨率和精度也會受到衰減比的影響。較大的衰減比會降低示波器的分辨率和精度，因?yàn)樾盘?hào)經過衰減后，噪聲和干擾的影響相對會更加顯著。

在選擇衰減比時，需要權衡信號幅度的適配性和分辨率、精度的要求。如果對信號的細節和精度要求較高，可以選擇一個較小的衰減比，但要確保信號不會超出示波器的輸入范圍。

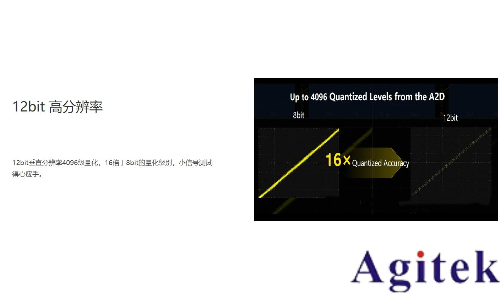

圖三：DHO4000的垂直分辨率

三、設置衰減比的步驟

初步選擇
根據對信號特性和示波器性能的了解，初步選擇一個衰減比?？梢詮氖静ㄆ魈筋^的可選衰減比中選擇一個接近信號幅度范圍的比例。例如，如果信號幅度預計在幾伏到十幾伏之間，而示波器的輸入范圍是±10V，可以選擇一個 10:1 的衰減比。

連接信號并觀察
將示波器探頭連接到信號源，并在示波器上觀察信號的波形。注意觀察信號的幅度是否在示波器的屏幕上顯示合適，既不會超出屏幕范圍，也不會太小以至于難以觀察細節。
如果信號幅度過大或過小，可以調整衰減比，重新觀察信號?？梢灾鸩絿L試不同的衰減比，直到找到一個合適的設置。

驗證和調整

在確定了一個合適的衰減比后，進行一些驗證測試，以確保測量結果的準確性?？梢允褂靡阎鹊男盘?hào)源進行校準，或者與其他測量設備進行對比。

如果在測量過程中發現信號的特性發生變化，或者需要測量不同幅度的信號，可以隨時調整衰減比，以獲得**的測量效果。

四、注意事項

探頭匹配
確保示波器探頭與示波器的輸入端口匹配良好。不同的示波器可能需要不同類型的探頭，并且探頭的衰減比應該與示波器的設置相匹配。
DHO4000可以連接多種探頭，包括無源高阻探頭、高壓單端探頭、高壓差分探頭、低壓差分探頭、低壓單端探頭、電流探頭等。

在連接探頭時，要確保探頭的連接牢固可靠，避免接觸不良或松動導致測量誤差。

信號干擾
較大的衰減比可能會使信號更容易受到外部干擾的影響。在設置衰減比時，要注意周圍環境的電磁干擾情況，并采取適當?shù)钠帘魏徒拥卮胧?，以減少干擾對測量結果的影響。

動態調整

在測量過程中，信號的幅度可能會發生變化。因此，需要根據實際情況動態調整衰減比，以確保始終能夠獲得清晰準確的測量結果。

為了確保在示波器上獲得**測量結果，您需要針對特定應用選擇正確的探頭和設置相應的衰減比。 查看適用于普源示波器的探頭指南和用戶手冊。
