您可通過以下方式選擇輸出方波：

在連續波設置界面，點擊“波形類型”項下拉菜單選擇“方波”。

在連續波設置界面，點擊“波形預覽/選擇”區，在打開的內建波形選擇菜單中點擊 Square。

按下前面板Square 按鍵。

進入方波的設置界面后，您可通過如下操作配置通道輸出不同方波。

設置頻率/周期

點擊 頻率/周期 切換鍵，切換到頻率設置，此時切換鍵上“頻率”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置方波頻率。方波頻率默認為 1 kHz，分辨率 1 μHz。再次點擊此鍵可切換至周期的設置，周期=1/頻率。

設置幅度/高電平

點擊 幅度/高電平 切換鍵，切換到幅度設置，此時切換鍵上“幅度”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置方波幅度。幅度支持的單位有 Vpp、Vrms 和 dBm（高阻時不支持）。

再次點擊此鍵切換至高電平設置，高電平=偏移+幅度/2。高電平設置范圍與低電平設置值有關：（高電平-低電平）不超出幅度當前可設置范圍。

設置偏移/低電平

點擊 偏移/低電平 切換鍵，切換到偏移設置，此時切換鍵上“偏移”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置方波偏移。方波偏移可設范圍受“阻抗”和“幅度/高電平”限制，默認為 0 Vdc。

再次點擊此鍵切換至低電平設置，低電平=偏移-幅度/2。低電平設置范圍與高電平設置值有關：（高電平-低電平）不超出幅度當前可設置范圍。

提示

幅度和偏移，高電平和低電平成對出現。例如當切換到偏移設置時，“幅度/高電平”將自動切換為幅度設置。

設置起始相位

點擊 相位 項的輸入框設置起始相位，起始相位范圍為-360°~360°，默認值為 0°，分辨率為0.01°。

設置占空比

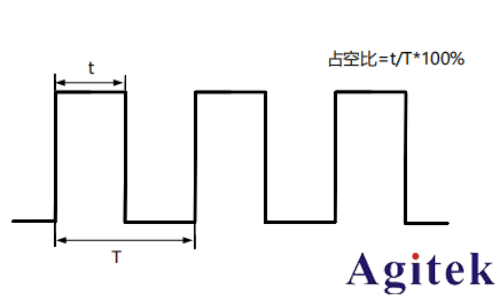

占空比定義為，波形高電平持續的時間所占周期的百分比，如下圖所示。該參數僅在選中方波和脈沖波時有效。

點擊 占空比 項的輸入框設置方波占空比，可設范圍為 0.01%~99.99%（受頻率/周期設置限制），默認為 50%，分辨率 0.01%。

通道設置

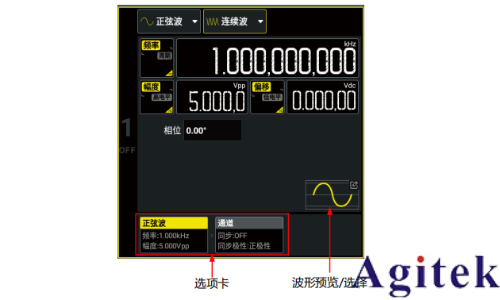

除上述設置，您還可以在界面點擊通道選項卡切換到通道設置界面，配置與該通道輸出相關的參數。

打開通道輸出
