頻譜儀可以測到幾nV的信號，是如何實現的。

　　頻譜儀經常作為無線監測，查找電磁干擾的工具。信號在空氣中傳輸，衰減非常嚴重，能測到的信號都是及其微弱的，頻譜儀是如何檢測到這些小信號呢。

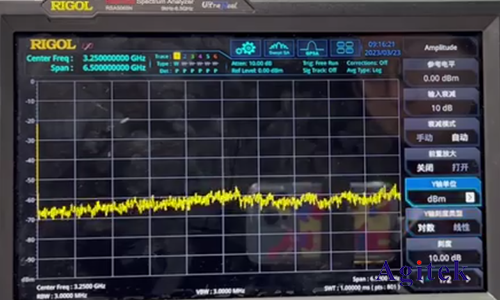

　　打開頻譜儀之后，能看到屏幕中間有一條明顯的跡線，他就是頻譜儀的底噪。它是個根據左側的標尺可以看到，它大概是個-50dBm左右，我們將它轉化到線性軸看一下，大概幾十mV，也就是在默認的設置下，它的底噪有幾十mV.要測幾百nV的信號肯定是測不到的。那要怎么才能測到呢，當然是降低頻譜儀的底噪來測試小信號了。

　　如果給頻譜儀施加一個1GHz,100nV的微弱信號，用頻譜儀測到這個信號。

　　第一步，已知信號頻率時1GHz,先將頻譜的中心頻率設置為1GHz,讓信號保持在儀器的屏幕最中心，然后設置掃寬，就是頻幕上能顯示的信號的頻率范圍，設置為50MHz。

　　第二步關閉衰減，將衰減設置為0dB,可以看到底噪減小了。

　　第三步打開預防，也就是前置放大器。底噪更小了。

　　第四步減小分辨率帶寬RBW，默認時3MHz,減小為100kHz,底噪進一步見笑了，但還是看不到信號，那就繼續降低，設置1kHz,可以看到屏幕上有一個小信號顯示出來了。那就繼續減小RBW到100Hz,信號已經很明顯了。這臺頻譜儀的最小分辨率帶寬是1Hz。

　　但是會發現降低分辨率帶寬頻譜儀的掃描速度變得很慢。所以根據信號的大小設置分辨率帶寬，不要設置的太小，否則掃描變慢反而有可能會錯過被測信號。

　　按PEAK峰值搜索，讀取測量值。

　　第五步，為了測量值更準確，減小掃寬，將掃寬設置為1MHz.

　　根據這臺儀器的手冊上的參數，他的底噪最低能到-165dBm,在50歐姆負載下，約為1.25nV。也就是這臺頻譜儀能測到的最小電壓是1.25nV。

      以上就是頻譜儀降低底噪測試微弱信號的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
