LCR測試儀 —線纜參數測量的好幫手
對于線纜生產的廠家，會有規定的線纜的出廠合格標準，對于線纜容值以及電感量有明確的要求，但是要如何方便快捷的測量這些參數并且適應于產線上呢，這就不得不提到我們LCR表了，看看它是如何大顯身手的把！
一、參數說明

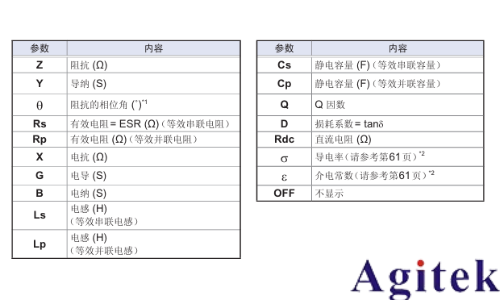

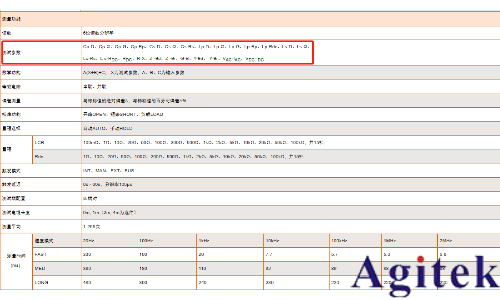

我們以IM3536 LCR 測試儀為例來進行說明，針對測試線纜及被測元件的關鍵參數定義如下，這些參數是衡量元件電氣特性的重要指標：
Cs（等效串聯電容）：在串聯等效電路模型中表征元件的電容值，單位為法拉（F），常用于電容器等元件的測量，反映元件儲存電荷的能力。
D（損耗系數）：即損耗角正切值（tanδ），是表征元件能量損耗程度的參數，無單位。D 值越小，說明元件的能量損耗越小，性能越優良，常見于電容器的損耗評估。
Ls（等效串聯電感）：在串聯等效電路模型中表征元件的電感值，單位為亨利（H），主要用于電感線圈等元件的測量，反映元件儲存磁場能量的能力。
Q（品質因數）：是衡量元件能量損耗與儲能比例的參數，無單位。Q 值越高，表明元件的能量損耗越小，效率越高，多用于電感、諧振電路等的性能評價。
開短路校準是確保測量準確性的關鍵步驟，通過補償測試電纜、探頭及夾具的寄生參數，消除其對測量結果的影響，所以要首先進行校準設置，步驟如下：
二、操作詳細步驟
（一）校準前準備
確認儀器已接通電源并完成 60 分鐘預熱，確保測量精度。
根據測試需求連接相應的測試電纜、探頭或測試夾具，連接方法參考 “2.4 連接測試電纜、探頭與測試夾具”。

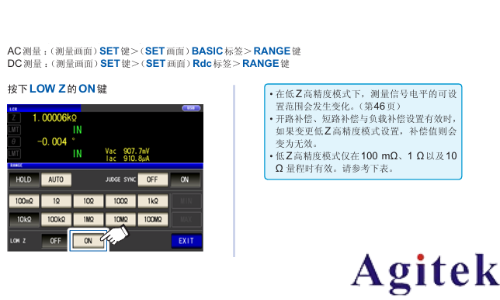

按下前面板的【ADJ】鍵，進入補償設置畫面。（小貼士：在補償前應該打開低Z高精度模式，并且頻率和電平在設置后不可再調，否則補償無效哦）
（二）電纜長度設置
在 ADJ 畫面中按下【CABLE】鍵。
根據實際使用的電纜長度，從 0m、1m、2m、4m 中選擇對應選項（如使用選件 L2000、9140-10 等時設為 1m）。
按下【EXIT】鍵返回 ADJ 畫面。
（三）開路補償
開路補償用于消除測試系統的寄生導納影響，具體操作如下：
設置開路狀態：根據所使用的探頭 / 夾具類型，按要求配置開路狀態。

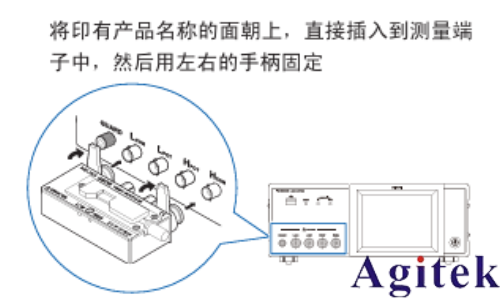

L2000 4 端子開爾文夾：合上探頭頂端，按測試物寬度配置探頭間距。
9263 SMD 測試夾具：逆時針轉動旋鈕，打開 HIGH、LOW 電極，間隔為測試物寬度。
L2001 鑷型探頭：在開路補償夾具刻度上（與測試物長度相同）夾入頂端（如 1005 元件對應 1.0mm 刻度）。

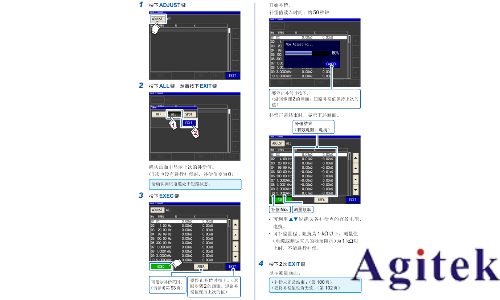

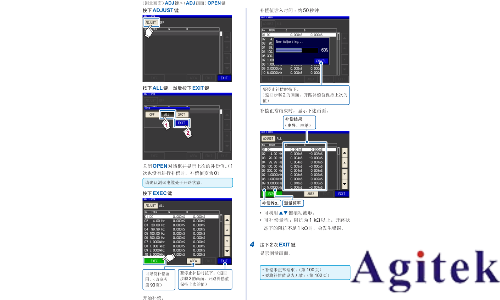

在 ADJ 畫面中按下【OPEN】鍵，進入開路補償設置。
選擇補償類型：
ALL 補償：讀取全頻率范圍補償值。按下【ALL】鍵，再按下【ｅｘｅｃ】鍵，儀器自動完成全頻率補償，耗時約 50 秒。
SPOT 補償：讀取指定頻率補償值。按下【SPOT】鍵，選擇補償點后按下【EDIT】鍵輸入目標頻率，再按下【ｅｘｅｃ】鍵完成補償。
補償完成后，按下【EXIT】鍵返回測量畫面。
（四）短路補償
短路補償用于消除測試系統的殘留阻抗影響，操作步驟如下：

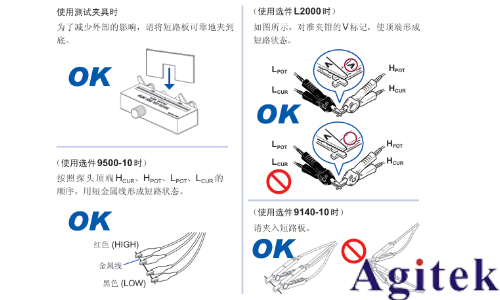

設置短路狀態：根據所使用的探頭 / 夾具類型，按要求配置短路狀態。
L2000 4 端子開爾文夾：將帶 V 標記側朝上，夾入探頭頂端形成短路。
9263 SMD 測試夾具：順時針轉動旋鈕，緊固 HIGH、LOW 電極形成短路。
9261-10 測試夾具：將短路板朝測試物安裝部分插到底。
在 ADJ 畫面中按下【SHORT】鍵，進入短路補償設置。
選擇補償類型：
ALL 補償：按下【ALL】鍵，再按下【ｅｘｅｃ】鍵，儀器自動完成全頻率短路補償。
SPOT 補償：按下【SPOT】鍵，選擇補償點后輸入頻率，按下【ｅｘｅｃ】鍵完成指定頻率補償。
補償完成后，按下【EXIT】鍵返回測量畫面。
（五）補償有效性確認
補償完成后，在測量畫面中確認 “OPEN”“SHORT” 狀態顯示為 “ON”，若補償未正常結束（如顯示錯誤信息），需檢查電纜連接、開路 / 短路狀態是否正確，重新執行補償操作。
三、參數測量設置步驟
完成開短路校準后，即可進行 Cs、D、Ls、Q 等參數的測量，具體設置流程如下：
（一）測量前準備
按 “2.3 連接電源線” 連接電源線，按 “2.5 接通 / 關閉電源” 開啟儀器，完成 60 分鐘預熱。
按 “2.6 設置日期與時間” 完成儀器日期和時間的設置，確保數據記錄的時間準確性。
連接測試電纜、探頭及夾具，確保連接牢固、接觸良好。
（二）進入測量模式
按下前面板的【MODE】鍵，在彈出的畫面中選擇 “LCR” 模式，按下【EXIT】鍵返回測量畫面。

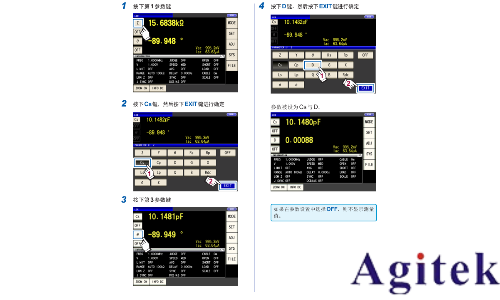

（三）設置測量參數
在測量畫面中，按下參數鍵（如第 1 參數鍵），從參數列表中選擇目標參數（如 Cs、Ls 等），按下【EXIT】鍵確認。
重復操作設置第 3 參數（如 D、Q 等），完成測量參數的配置。
（四）配置測量條件

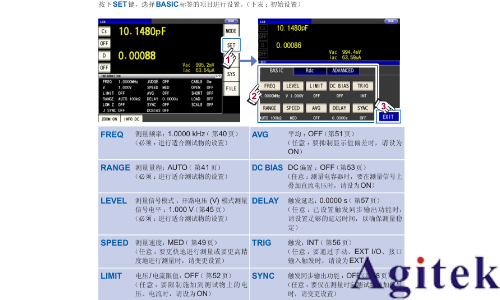

按下【SET】鍵進入設置畫面，在 BASIC 標簽頁中配置關鍵測量條件：
測量頻率（FREQ）：根據被測元件特性設置頻率（4Hz~8MHz），如測量電容器常用 1kHz 或 1MHz。
信號電平（LEVEL）：選擇開路電壓（V）、恒電壓（CV）或恒電流（CC）模式，并設置相應電平值（如 1.000V）。
量程（RANGE）：設置為 “AUTO” 自動量程，或根據預估阻抗手動選擇量程（100mΩ~100MΩ）。
測量速度（SPEED）：根據精度需求選擇 “FAST”“MED”“SLOW” 或 “SLOW2”，速度越慢精度越高。
完成設置后按下【EXIT】鍵返回測量畫面。
（五）執行測量

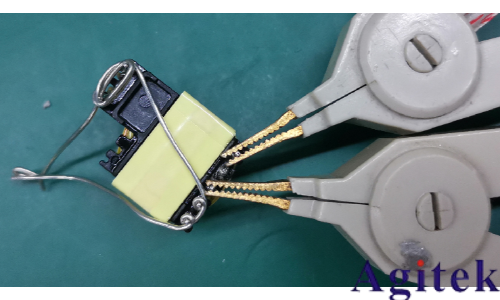

將被測元件正確連接到測試夾具上，確保接觸良好。
測量畫面中實時顯示設置參數的測量值，按下【ZOOM】鍵可放大顯示測量值，便于讀數。
若需保存測量結果，按下【SAVE】鍵將數據保存至內部存儲器或 U 盤（參考 “8 使用 U 盤 (保存 / 讀入數據)”）。
四、注意事項
校準前務必確保儀器預熱 60 分鐘以上，否則會影響校準精度。
開短路補償時，需嚴格按照對應探頭 / 夾具的要求設置開路和短路狀態
更換測試電纜、探頭或夾具后，必須重新執行開短路校準，以保證測量準確性。
測量高阻抗元件時，需采取隔離措施（進行高阻抗元件的測量時”），減少外界干擾。
校準及測量過程中，避免觸碰測試電纜及夾具的金屬部分，防止引入誤差或發生安全風險。
最后呢；關于線束測試儀，我們也有不錯的國產方案，比如同惠電子的LCR表系列，提供了更多的參數和功能的選擇哦！
