電感作為電磁學核心元件，其本質是通過電磁感應原理實現電能與磁能的相互轉換。

當電流通過導體時，其周圍會形成磁場，而磁場的變化又會在導體中產生反向電動勢，這一特性使電感具備“阻礙電流變化”的核心功能。

大電流電感通過優化線圈匝數、磁芯材料及結構設計，顯著提升了能量存儲密度與動態響應能力。

多重角色

儲能系統：在電網調頻、不間斷電源中，大電流電感與電容組成LC濾波網絡，穩定輸出電壓，緩沖能量沖擊；

 伺服電機：在數控機床、機器人關節等場景中，大電流電感用于濾波電機電流，抑制轉矩脈動，提升動態響應速度；

新能源汽車：在800V高壓平臺中，大電流電感用于隔離諧波，提升充電效率。

客戶情況

某智能控制設備廠家，近期計劃對其自主研發的伺服電機產品開展全面的電感參數測試工作。

測試要求

作為高精度運動控制系統的核心部件，伺服電機的電感特性直接影響其動態響應性能等關鍵指標。

此次需要在不同電流下，重點監測伺服電機的電感值變化，為優化電磁設計方案、提升電機在變負載工況下的控制精度提供數據支撐。

解決方案

伺服電機在變負載運行時，繞組電感值隨電流增大呈顯著非線性變化。傳統測試方法存在兩大局限：

1、電流范圍受限：普通LCR測試儀僅能提供毫安級偏置電流，無法覆蓋電機實際工況中的安培級電流范圍；

2、測試精度不足：電流波動超過1%時，電感測量誤差可能超過5%，難以滿足高精度控制需求。

為滿足客戶的測試需求，推薦同惠TH2838精密LCR數字電橋+TH1779直流偏置電流源組合搭配。

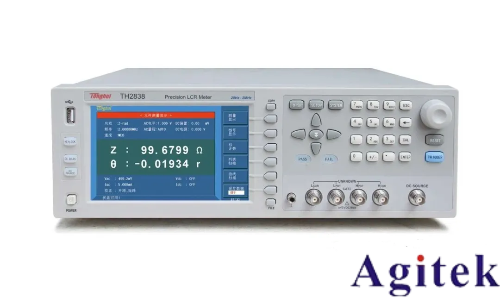

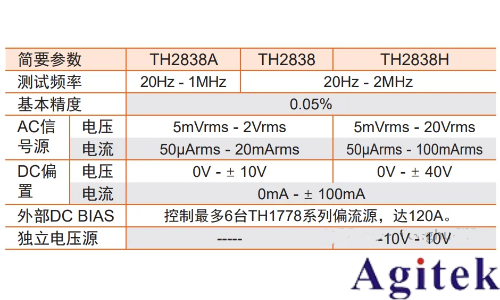

1、TH2838系列精密LCR數字電橋

測試頻率范圍：20Hz-2MHz，覆蓋伺服電機典型工作頻段；

基本精度：0.05%，測試速度：最快5.6ms/次；

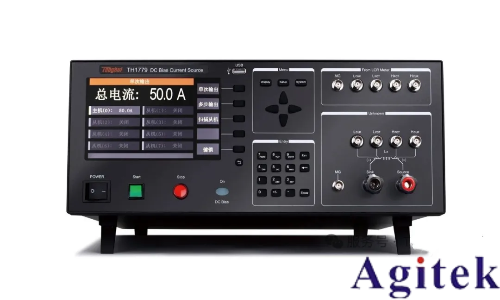

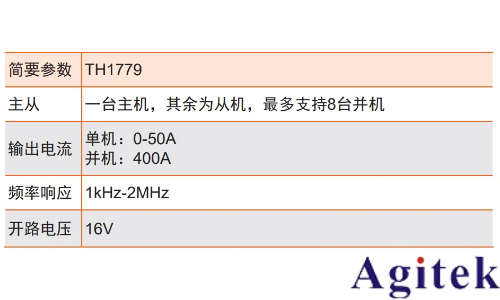

2、TH1779直流偏置電流源

輸出能力：單臺0-50A恒流模式，最多支持8臺聯機，最大400A恒流輸出

兼容性：與TH2838等系列無縫對接，支持上位機軟件聯動控制。

此次技術突破不僅驗證了TH2838+TH1779組合在伺服電機電感測試領域的卓越性能，更彰顯了國產測試設備在精度、穩定性與成本效益方面的綜合優勢。

經驗與總結

隨著智能裝備對運動控制精度要求的不斷提升，電感參數測試將向更高頻率（MHz級）方向發展。同惠電子將不忘初心，持續創新，為行業客戶提供更全面的解決方案，全力推動我國高端裝備制造業的發展。
