示波器主要技術參數詳解

示波器是一種用于觀察和分析電信號的測量儀器，廣泛應用于電子工程、通信、科研等領域。了解示波器的技術參數對于選擇合適的設備、確保測量結果的準確性非常重要。以下是示波器的一些關鍵技術參數及其詳細解釋：

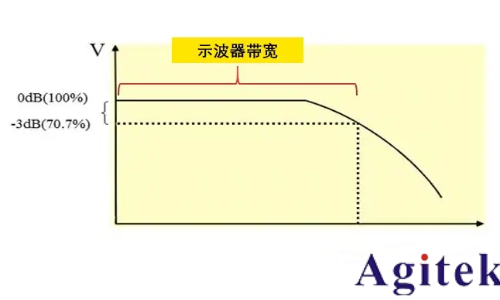

帶寬 (Bandwidth)
示波器的帶寬一般指它的前端放大器的模擬帶寬，而這個放大器相當于一個低通濾波器。輸入示波器的正弦信號衰減到其實際幅度70.7%（-3dB）時的頻率值，即表征示波器的帶寬，單位Hz。帶寬越高，示波器能夠捕捉的信號頻率范圍就越廣。一般來說，示波器所需帶寬＝被測信號的最高頻率成分×5。

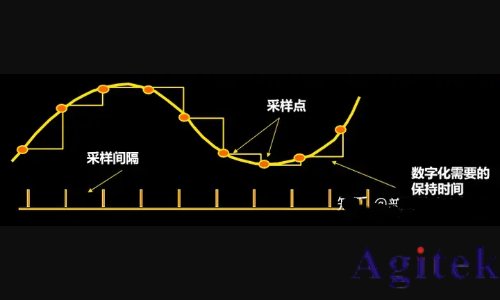

采樣率 (Sampling Rate)
采樣率是指示波器每秒對輸入信號進行采樣的次數，通常以樣點每秒（Samples per Second, Sa/s）為單位表示。采樣率越高，重建信號的精度就越高。為了避免混疊效應，采樣率一般需至少為信號最高頻率成分的2.5倍，即符合奈奎斯特采樣定理。例如，要測量20 MHz的信號，應選擇至少50 MSa/s的采樣率。

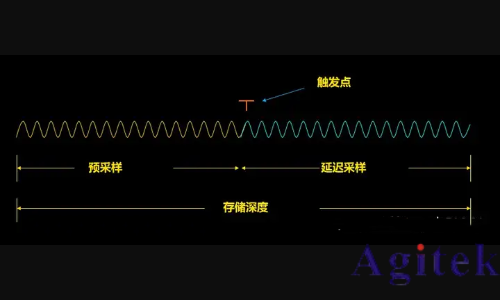

存儲深度 (Memory Depth)
存儲深度是指示波器在一次采集中可以存儲的樣本數量。存儲深度越大，可以記錄的信號時間窗口就越長，有助于捕捉并分析復雜的信號。存儲深度與采樣率和時間窗口成正比關系：存儲深度 = 采樣率 × 時間窗口。例如，對于1 GSa/s的采樣率，如果存儲深度為10 Mpts，則可以記錄10 ms的信號。

垂直分辨率 (Vertical Resolution)
垂直分辨率是指示波器模數轉換器（ADC）的位數，決定了示波器能區分的最小電壓變化。常見的垂直分辨率有8位、10位和12位等。位數越高，示波器的分辨能力越強。例如，8位分辨率可以將輸入信號劃分為256（2^8）個不同的電平，而12位分辨率則可以劃分為4096（2^12）個電平。

上升時間 (Rise Time)
上升時間是指信號從低電平上升到高電平所需的時間。示波器的上升時間應快于被測信號，否則會導致信號失真。上升時間與帶寬成反比關系，公式如下：△ t（ns）＝ 350 / BW（MHz）。例如，帶寬為100 MHz的示波器，其上升時間約為3.5 ns。

通道數 (Number of Channels)
示波器的通道數決定了可以同時測量多少個不同的信號。雙通道、四通道的示波器較為常見，多通道示波器適用于多信號同步測量。在復雜系統中，擁有多個通道可以極大地提升工作效率和測量準確性。

觸發功能 (Trigger Function)
觸發功能用于穩定顯示信號，設定觸發條件后，僅在滿足條件時示波器穩定觸發顯示波形。常見的觸發方式包括邊沿觸發、脈沖寬度觸發、視頻觸發等。觸發功能可以幫助用戶捕捉特定事件或信號特征，是分析波形的重要工具。

輸入阻抗 (Input Impedance)
示波器的輸入阻抗通常為1MΩ并聯一定的電容，例如20pF。合理的輸入阻抗可以保證信號源的負載匹配，避免信號衰減或失真。不同的輸入阻抗狀態適用于不同類型的測量，例如高阻抗模式適用于低頻測量，而50Ω模式適用于高頻測量。

垂直偏移和耦合 (Vertical Offset and Coupling)
垂直偏移允許調整信號在屏幕上的位置；耦合方式包括直流耦合（DC Coupling）、交流耦合（AC Coupling）以及接地（GND），用于選擇信號傳輸路徑。直流耦合用于觀察完整的信號，包括其直流成分；交流耦合用于濾除信號中的直流成分，只觀察交流部分。

顯示和分辨率 (Display and Resolution)
現代數字示波器配備高分辨率顯示屏，通常采用彩色LCD或TFT屏幕。顯示屏的分辨率和刷新率對觀測波形的清晰度和實時性有重要影響。

信號處理功能 (Signal Processing Features)

一些示波器具有豐富的信號處理功能，如數學運算、傅里葉變換、濾波器應用等。這些功能提高了示波器在復雜信號分析中的實用性。

該款示波器搭載RIGOL全新自研核心模組，模擬通道帶寬最高13 GHz，最高實時采樣率40 GSa/s，最高存儲深度4 Gpts，垂直分辨率8 bits~16 bits可調，上升時間低至50ps，標配4個模擬通道，支持區域觸發、邊沿、脈寬、斜率、視頻、碼型、持續時間、超時、欠幅脈沖、超幅、延遲、建立保持、第 N 邊沿觸發、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553多種觸發方式，輸入阻抗為標準50Ω，垂直偏移自由可調，低阻下支持直流耦合，標配15.6英寸多點觸摸電容屏并支持電動翻轉，顯示分辨率為1920×1080，具有數學運算、傅里葉變換、濾波等功能，支持實時眼圖、抖動分析和以太網、USB2.0 等多種協議一致性分析功能。從以上介紹可以看出，該系列示波器技術參數超前，性能優越。

普源DS80000系列示波器

總結

選擇示波器時需要根據具體應用需求綜合考慮以上各項參數。這不僅能保障測量的準確性，還能提高工作效率。通過理解這些技術參數，可以更好地選擇和使用示波器，以便準確地分析電信號。
