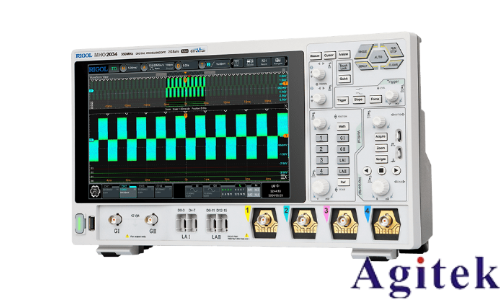

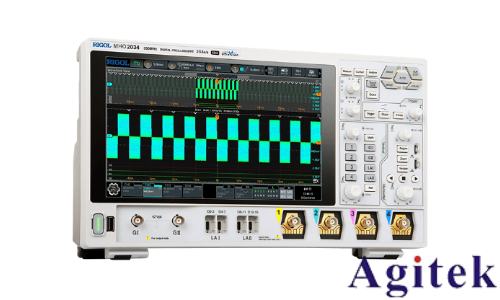

在電子測試與調試過程中，偶發異常信號（如瞬態干擾、脈沖毛刺、電源噪聲等）因其出現頻率低、持續時間短，往往難以捕捉，但對系統穩定性與可靠性影響巨大。普源示波器憑借其高性能硬件與智能化功能，為捕獲此類信號提供了多種有效手段。以下是系統性捕獲偶發異常信號的策略與操作方法。

一、合理設置觸發系統，精準定位異常事件

觸發是捕獲偶發信號的關鍵。普源示波器支持多種高級觸發模式，用戶應根據異常信號特征選擇合適的觸發方式：

邊沿觸發：適用于信號電平突變的場景，如數字信號的上升/下降沿。

脈沖寬度觸發：可設定特定脈寬條件，捕獲過窄或過寬的異常脈沖。

欠幅觸發：用于檢測未達到預期幅度的信號，常用于識別毛刺或幅度異常。

視頻觸發與邏輯觸發：在復雜系統中，結合多通道邏輯狀態觸發，可精準鎖定異常時序。

此外，高靈敏度觸發電路能識別微小信號變化，避免因信號幅值過小而漏觸發。

二、啟用單次觸發模式，確保信號不丟失

對于罕見的偶發事件，應使用單次觸發模式（Single Shot）。設置好觸發條件后，示波器在檢測到目標事件時僅采集一次波形并停止采集，避免后續信號覆蓋關鍵數據，確保異常波形被完整保留。

三、優化采樣與時間基準，提升波形分辨率

為準確還原瞬態細節，需設置高采樣率與合適的時基：

普源DS1102Z-E等型號具備1 GSa/s實時采樣率，可清晰捕捉高速瞬變。

調整時間基準至微秒或納秒級，放大信號時間尺度，便于觀察細節。

同時啟用預觸發功能，設置0~100%的預觸發比例，記錄觸發點前后的波形，完整呈現異常信號的前因后果。

四、利用分段存儲與高捕獲率，提升捕獲效率

偶發信號可能間隔出現，傳統連續采集易造成內存浪費。分段存儲模式可將內存劃分為多個段，僅在觸發時記錄有效波形，支持連續捕獲多次異常事件。通過設置段數、每段時長和觸發間隔，可高效分析間歇性干擾的周期與規律。

五、輔助功能提升信號質量與分析能力

平均功能：對重復信號進行多次采樣平均，有效抑制隨機噪聲，突出真實信號特征。

數字濾波器：濾除高頻干擾，提升信噪比。

自動測量功能：快速獲取脈寬、上升時間、幅值等參數，輔助判斷異常類型。

波形存儲與回放：將捕獲的波形保存至內存或?qū)С觯阌诤罄m(xù)對比分析。

六、注意事項與進階技巧

確保探頭連接牢固，接地良好，避免引入外部干擾。

定期校準示波器，保證測量精度。

使用“觸發輸出”功能監測當前捕獲率，優化設置以獲得**性能。

結合多通道同步觸發，分析信號間的時序關系，定位串擾或時序錯位問題。

綜上所述，通過合理配置觸發、采樣、存儲與分析功能，普源示波器能夠高效、可靠地捕獲偶發異常信號，為故障診斷與系統優化提供強有力支持。
