水平時基（也稱水平檔位），即顯示屏水平方向上每格所代表的時間值，通常表示為s/div。水平時基的可調范圍與型號有關。

改變水平時基時，所有通道顯示的波形相對于當前選擇的水平擴展基準水平擴展或壓縮，屏幕左上方的水平時基信息實時變化。

可通過以下三種方法調節水平時基：

旋轉水平 SCALE 在可調范圍內調節水平時基，順時針旋轉減小水平時基，逆時針旋轉增大水平時基。

使用觸摸屏功能，通過捏合手勢調節水平時基，具體操作請參考“捏合”一節介紹的內容。

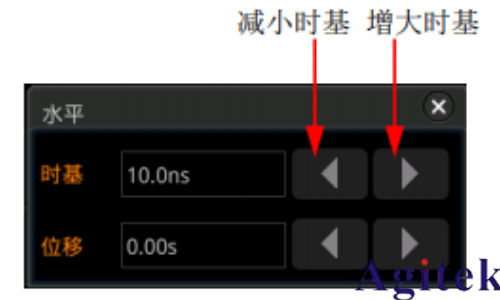

使用觸摸屏功能，觸摸屏幕上方的水平時基標簽，彈出如下圖所示的輸入框。觸摸時基數值輸入框右側的可增大或減小時基，您也可以觸摸數值輸入框，通過彈出的數字鍵盤直接輸入具體數值。

在前面板水平控制區（Horizontal）中，按下水平SCALE 切換水平時基的調節方式為粗調或微調（默認為粗調）。您也可以按 Acquire → 微調，選擇打開微調或關閉微調（粗調）。

粗調：旋轉水平 SCALE 將在可調范圍內以 1-2-5 步進順序調整所有通道波形的水平時基。順時針旋轉減小水平時基，逆時針旋轉增大水平時基。

微調：旋轉水平 SCALE 將在可調范圍內以較小的步進值進一步調整所有通道波形的水平時基。順時針旋轉減小水平時基，逆時針旋轉增大水平時基。

注意：延遲掃描打開時，水平 SCALE 用于調整延遲掃描時基，屏幕中間顯示的延遲掃描時基信息（如下圖所示）實時變化。

調整水平位移

水平位移（也稱觸發位移）是指水平方向上所有通道的波形觸發點相對于屏幕中心的

位移。波形觸發點位于屏幕中心的左側（右側）時，水平位移為正（負）。

改變水平位移時，所有通道的波形觸發點和顯示的波形均左右移動；屏幕右上方的水

平位移信息實時變化。

可通過以下三種方法調節水平位移：

旋轉水平 POSITION 可以調整所有通道波形的水平位移。順時針旋轉，波 形觸發點向屏幕右側移動；逆時針旋轉，波形觸發點向屏幕左側移動。按下該旋鈕可快速復位水平位移（歸零）。

使用觸摸屏功能，通過拖動手勢調節水平位移

使用觸摸屏功能，觸摸屏幕上方的水平位移標簽 ，彈出如下圖所示的輸 入框。觸摸位移數值輸入框右側的 可增大或減小位移，您也可以觸摸數值輸入框，通過彈出的數字鍵盤直接輸入具體數值。

注意：延遲掃描打開時，水平 POSITION 用于調整延遲掃描水平位移（按下該旋鈕可快速復位延遲掃描水平位移）；屏幕右上方的延遲掃描水平位移信息實時變化。
