示波器是電子工程師和技術人員常用的工具，用于觀察和分析電信號的時間變化情況。雖然示波器主要用于測量電壓，但通過合適的方法和工具，可以方便地用于電流測量。本文將詳細介紹如何使用示波器測量電流，包括設備選擇、連接方法、配置步驟和數據分析。

準備工作

在開始測量之前，需要準備以下設備：

示波器：具有足夠帶寬和采樣率，確保能夠捕捉到需要觀測的電流變化。

電流探頭或分流電阻：電流探頭直接用于電流測量，一般通過霍爾器件進行電流到電壓的轉變，且不需要串聯到電路中去；而分流電阻則將電流轉換為電壓，再由示波器測量。

被測電路：通常包括待測的電源、電阻、負載等元件。

連接線與適配器：確保所有連接穩定且安全。

步驟一：理解測量需求

首先，了解被測電路的基本結構以及需要測量的電流范圍。這將有助于選擇合適的電流探頭或分流電阻，并配置示波器的參數。例如，如果預計電流在毫安至安培范圍內，要選擇合適的探頭以確保測量精確性。

電路組件解釋

電源：提供測量所需的能量。

負載：消耗電流的部分，可能是電阻、電機、LED等。

開關：控制電路中的電流通斷。

步驟二：選擇和連接合適的測量工具

使用電流探頭

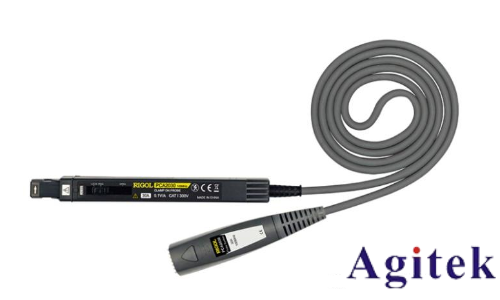

選擇合適的電流探頭：根據電流大小和頻率選擇合適的探頭。高頻測量需要高帶寬探頭，直流和低頻測量則可以使用帶寬較低的探頭。一般來說，電流測量范圍越大的探頭其帶寬相對會越小。

連接電流探頭：將電流探頭夾持在需要測量的導線上，確保連接牢固且鎖緊。

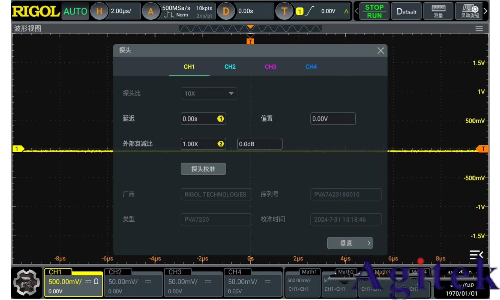

校準電流探頭：為了保證測量精度，需對電流探頭進行校準。一般來說，現代電流探頭會有自動校準功能，但手動校準也時常需要。

使用分流電阻

選擇合適的分流電阻：分流電阻的阻值應足夠小，以不顯著影響電路運行，但又足夠大以產生可測的電壓降。

連接分流電阻：將分流電阻串聯在電路中，并使用示波器探頭測量其兩端的電壓降。

計算電流：根據歐姆定律I=RV，通過測量分流電阻上的電壓降，可以計算出電流值。

步驟三：配置示波器

時間基設置

根據電流變化的速度，選擇適當?shù)臅r間基。例如，對于快速變化的電流，可能需要設置較短的時間基，如微秒級別；對于慢速變化的電流，則可以設置更長的時間基。

垂直靈敏度設置

根據預計的電流大小，調整垂直靈敏度。如果使用電流探頭，單位一般是安培（A）或毫安（mA）；如果使用分流電阻，單位會是電壓（V）。

觸發設置

為了得到穩定的波形顯示，需要設置合適的觸發模式。可以選擇上升沿或下降沿，以及設置適當?shù)挠|發電平，以捕捉到所需的電流變化。

步驟四：執行測量

啟動電路：開啟電源和必要的開關，使電路進入正常工作狀態。

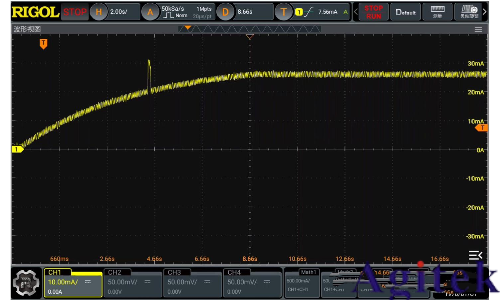

觀察波形：在示波器屏幕上，觀察電流隨時間變化的波形。如果使用分流電阻測量電壓降，需要轉換成電流波形。

記錄數據：可以使用示波器的保存功能將數據存儲下來以便進一步分析。

數據分析

實時分析

在測量過程中，可以實時觀察電流波形的變化，及時發現問題并進行調整。例如，過大的電流尖峰可能表明電路存在瞬態問題，需要進行調試和優化。

后期分析

通過保存的數據，可以進行詳細的后期分析。使用數學工具或軟件，將電壓數據轉換為電流數據，并進行濾波、頻譜分析等處理，以深入了解電流變化的特性。

注意事項

安全第一：確保所有接線和設備都正確連接，以避免短路和其他安全隱患。

避免干擾：在高頻測量中，注意減少環境干擾，使用屏蔽電纜和良好的接地。

定期校準：確保示波器和電流探頭定期校準，以保證測量結果的準確性。

熱效應：注意分流電阻的功耗和發熱問題，選擇合適的功率等級以防止損壞。

帶寬限制：電流探頭和示波器的帶寬應滿足測量需求，否則可能會導致失真或無法捕捉快速變化的信號。

總結

使用示波器測量電流是一個系統化的過程，從選擇測量方法、連接測量工具、配置示波器到最終的數據分析，每一步都需要仔細操作和理解。通過掌握這些基本技能，可以有效地進行電流測量和分析，提高設備調試和故障排除的效率。希望本文能夠幫助您更好地理解和應用示波器進行電流測量。
