采樣示波器和實時示波器有很多共同的應用領域。兩種示波器都可用于生成眼圖、直方圖和抖動測量。兩者之間最大的區別在于實時示波器能夠捕獲非重復信號或觸發數據信號本身，這使得 RTO 更適合調試信號行為。在嘗試排除需要定義復雜觸發條件的間歇性問題時，這一點尤其重要。

實時示波器相對于采樣示波器的另一個優勢是它廣泛支持解碼和測試多種協議和標準。 Keysight Infiniium 系列實時示波器配備軟件，可解碼、調試并測試當今許多行業關鍵通信協議（包括最新一代的 USB、DDR 和 PCI Express）的一致性。

采樣示波器在噪聲和抖動要求最嚴格的用例中展現了其真正的優勢。采樣示波器的一個關鍵應用是光收發器制造測試，在該應用中，性能和價格的結合使數字通信分析儀成為理想的解決方案。

雖然兩種類型的示波器都可以滿足當前特定應用的需求，但您還需要評估未來的需求，因?yàn)閷?shí)時示波器通常會提供更強大的調試功能、支持更多行業標準，并配備更廣泛的專用軟件包。

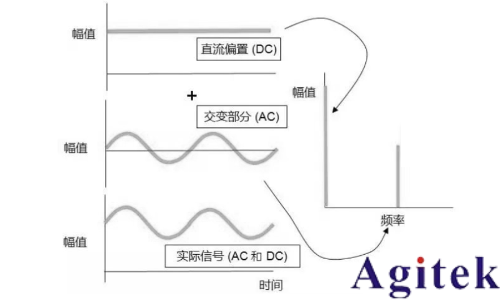

交流耦合 AC Coupling - AC耦合也稱為電容耦合，是一種將交流AC信號從一個電路傳輸?shù)搅硪粋€(gè)電路同時阻止直流 (DC) 的方法。該技術消除了信號的直流分量，使工程師可以專注于交流元件。它就像一座選擇性橋梁，只允許特定信號通過，而其他信號則被阻止。

AC耦合是示波器中常用的一種耦合方式，它可以將輸入信號的直流分量濾除，只保留交流成分。通過AC耦合，示波器可以更準確地測量和觀察信號的變化情況，對于觀察電路響應、波形分析等應用非常重要。

示波器什么時候用交流耦合? 示波器在測量交流信號，以及有直流偏置電壓的信號時，需要使用交流耦合。

交流電波形 AC Waveform - AC是 "交流電 "的意思。交流電流通常與中心線（零）對稱。信號在正數和負數之間來回變化，并不斷重復。

示波器采集模式 Acquisition Mode - 采集模式指定您的示波器當前是使用“自動”還是“正?！蹦Ｊ?。在“自動”模式下，示波器會自動切換到正確的模式。 “正?！蹦Ｊ皆试S您自己切換到所有不同的模式，這使您能夠在測量過程中發揮更積極的作用。

有源探頭 Active Probes - 有源探頭指定示波器的探頭是有源的還是無源的。有源探頭需要外部電源，但它們對于測量極高頻率的信號和極低的電壓非常敏感。

無源探頭不需要自己的電源，因此您可以根據需要執行的測量類型快速打開或關閉它們，但它們不那么敏感，并且需要放大器來提升低頻。

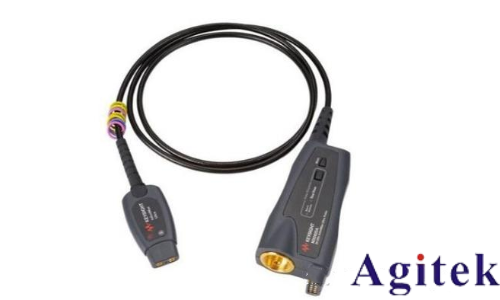

有源探頭

示波器探頭提升您的探測能力,了解常見的探測錯誤對于實現精確測量至關重要。探頭可能會將負載、噪聲和抖動帶入系統。 探頭的電氣特性不僅會顯著影響測量結果，還有可能影響到器件的工作。 通過本電子書了解如何避免常見的示波器探測誤區。

混疊 Aliasing - 混疊是當連續信號的采樣率不足以準確捕捉其變化時, 信號采樣不足而發生的失真導致錯誤頻率, 就會發生混疊。通過至少兩倍于最高信號頻率的采樣和使用抗混疊濾波器來防止混疊。

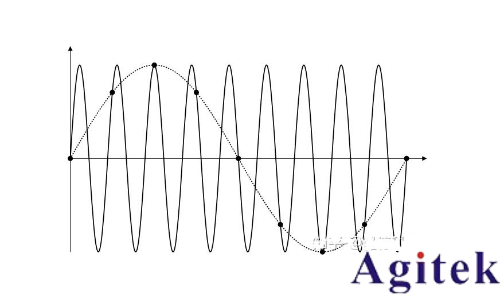

混疊

奈奎斯特定理 - 防止混疊的關鍵在于奈奎斯特定理。根據該定理，要對信號進行采樣而不引入混疊，必須以至少兩倍于信號中最高頻率的速率進行采樣。這個速率稱為奈奎斯特速率。

關鍵要點 - 當信號采樣不足時，就會發生混疊，導致假頻率扭曲原始數據。防止混疊需要以至少兩倍于信號中最高頻率的速率進行采樣并使用抗混疊濾波器。

混疊

示波器交替模式 Alternate Mode - 指定您的示波器當前是處于“交替觸發”模式還是“常規”模式。在常規模式下，屏幕上出現的任何觸發器都會在必要時停留在那里。但是，如果您想測量觸發事件之間的特定時間，此模式將允許您執行此操作。它使查找信號的最大值或最小值變得容易。

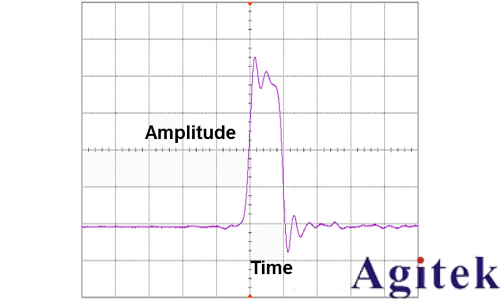

振幅 Amplitude - 指定您的示波器當前是顯示幅度（即電壓）測量還是相位測量。

調幅 Amplitude Modulation - 幅度調制是指信號的電壓隨時間變化，可以通過畫一條寬度或形狀隨時間變化的線在示波器中顯示出來。

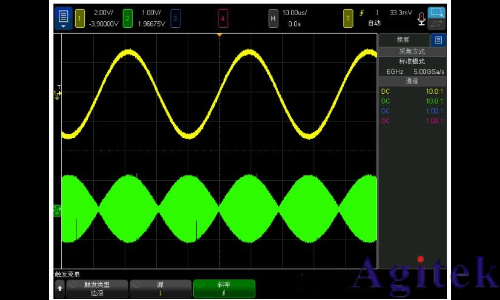

示波器以 100% 亮度顯示的調幅

幅度調制的類型包括：

單邊帶調制(SSB)是一種用于傳輸信息的調幅 (AM) 形式。在最常見的 SSB 應用中，僅傳輸調制載波的一個邊帶。術語“單邊帶”的意思是僅傳輸兩個可能的邊帶中的一個及其鏡像，或“上”和“下”邊帶。特定頻率的載波傳輸信息承載信號；在 SSB 傳輸?shù)那闆r下，該載波被抑制，傳輸僅由上邊帶或下邊帶組成，加上足夠的另一個邊帶來傳輸所有必要的信息。

嗡嗡聲調制是一個術語，指的是您在使用 AM 收音機時有時會聽到的背景噪音或“嗡嗡聲”。
該設備的天線捕獲來自電臺的載波并通過其內部電路傳播，這可能會受到雜散信號、電感負載等各種因素的干擾。這會扭曲正在發送的信息，從而導致低頻嗡嗡聲。

AM（正交AM）是一種數字通信技術，它使用同相和正交兩種載波來承載數據。這是一種傳輸信息的常用方法，用于從電視廣播到 WiFi信號的所有領域。

隨時間變化的幅度 Amplitude Over Time - 隨時間變化的幅度指定您的示波器當前是顯示隨時間變化的幅度（即電壓）測量值還是隨時間變化的相位測量值。

模擬通道 Analog Channels - 指定您的示波器當前是使用模擬通道還是數字通道來顯示測量值。模擬通道使您可以訪問具有較低輸入阻抗的信號鏈的最后一部分，這對于測量信號損失不是大問題的信號非常有用。

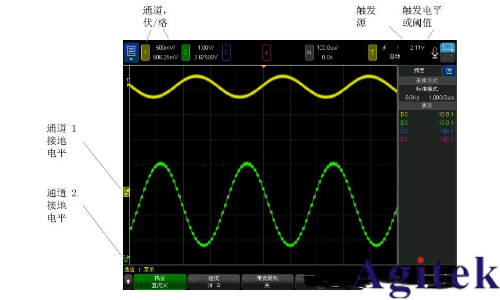

顯示示波器的每個模擬通道信號的接地電平由顯示屏最左端的圖標標識

模擬示波器 Analog Oscilloscope - 模擬示波器直接測量信號電壓，核心部件是陰極射線示波管，電子槍發射出電子束，經過Y偏轉板和X偏轉板后電子束射向熒光屏。模擬示波器讓您可以訪問具有較低輸入阻抗的信號鏈的最后部分。這些對于測量信號丟失不是大問題的信號很有用。

模擬示波器陰極射線管 Analog Oscilloscope Cathode-ray Tube - 與使用平板顯示器的數字示波器相比，模擬示波器使用陰極射線管來顯示信息。因?yàn)樗鼈兛梢詠?lái)回振動，所以這些屏幕為您提供了一條顯示信號歷史的連續線，使您更容易看到否則可能難以發現的擺動或高頻。

模擬信號 Analog Signal - 信號是數據的電氣表示。信號可以表示消息、圖像、聲音、測量值以及定義為一組值的任何其他內容。

模擬信號是連續波形。它被稱為模擬信號，因?yàn)樗梢匀∪魏沃?。您將看到?shù)值之間的平滑過渡，而不是數字信號產生的不同階躍。模擬信號是根據某個時變參數連續無限變化的電壓、電流或物理量。例如，無線電波、電視波或聲波都是模擬信號的示例。

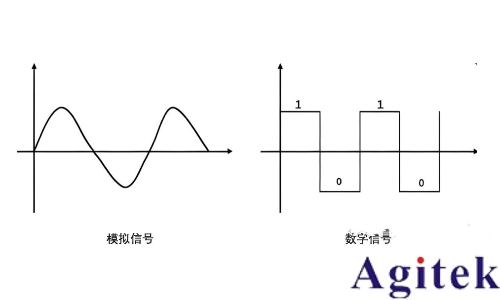

模擬信號和數字信號

模擬信號的兩種類型：

連續時間信號：任何連續的時間函數都被認為是連續時間信號。最常見的例子是正弦曲線。

離散時間信號：由相等時間增量（或樣本）分隔的任何實數序列都被視為離散時間信號。一個常見的例子是數字音頻信號，它代表一系列相等時間增量的瞬時振幅。

模數轉換器 Analog-to-digital Converter (ADC) - 模數轉換器(ADC)將模擬信號轉換為數字信號稱為“數字化”，此模式可讓您選擇示波器執行此操作的速率。數字化太慢會導致結果抖動，但數字化太快會使您更難準確地看到低頻率。

ADC是波形采集的關鍵部件。它決定了示波器的最大取樣速率、存儲帶寬以及垂直分辨率等多項指標。目前存儲示波器采用的A/D轉換的形式有逐次比較型、并聯比較型、串并聯型以及CCD器件與A/D轉換器相配合的形式等。

孔徑延遲 (APD) Aperture Delay (APD) - 孔徑延遲 (APD) 也稱為“孔徑抖動”。它是內部時鐘的上升沿嘗試打開比較器孔徑與該孔徑實際打開之間的時間誤差。 孔徑延遲可能由晶體管延遲的變化、電壓參考設置的變化或電源波動引起。

任意波形模式 Arbitrary Waveform Mode - 任意波形模式指定您的示波器當前是使用“任意波形模式”還是“正常模式”。在任意波形模式下，您可以生成任何類型的測試信號，這些在調試電路時非常有用，因?yàn)樗鼓軌虿榭粗T如高頻噪聲信號之類的東西。

異步采樣模式 Asynchronous Sample Mode - 當您啟用“異步采樣模式”時，示波器將自動一次只顯示一個通道。它確保您不會錯過雙通道儀器的兩個通道中的任何一個上的任何重要信號活動。

異步信號 Asynchronous Signals - 異步信號為了防止電路的任何部分影響其他電路，工程師經常使用異步信號，這意味著您的示波器接收到的樣本在不同的時間會有所不同。這可以幫助您了解電路中正在發生的情況，而不會受到任何外部影響。

衰減探頭 Attenuated Probes - 衰減探頭在通過示波器輸入端發送電壓值之前使用電阻器降低電壓值。當您需要使用非常高的電壓時，它們很有用，因?yàn)樗鼈兛梢宰屇吹叫盘?hào)，而不會讓外部干擾影響您的測量。

自動設置 Oscilloscope Autoset - 自動設置通過自動為每次測量選擇最合適的參數，以便用戶輕松獲取準確的測量結果。在減少用戶輸入的情況下獲得更一致的結果。

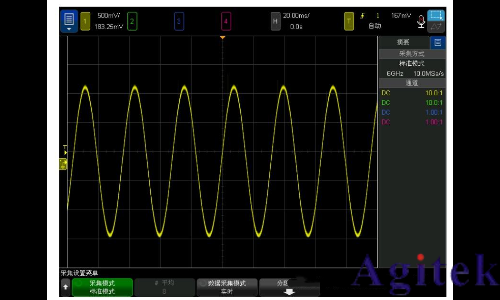

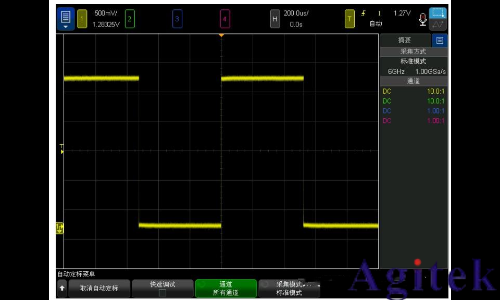

示波器按下 [Auto Scale] 自動設置。示波器顯示屏上應顯示類似以下所示的波形

自動測量 Auto Measurements - 自動測量如果您想快速輕松地進行各種不同的測量，此模式將讓您精確地做到這一點，輕松找到信號的最大值或最小值。

示波器的自動測量功能

自動縮放 Auto Scale - 自動縮放允許您進行許多不同的測量，而無需手動調整垂直比例以適應它們。

自動設置Auto Setup - 自動設置在“自動設置模式”中，示波器會自動為您調整其觸發設置，以便快速查看您的信號。如果您正在查看具有相似頻率和幅度的信號，此模式非常有用。
