電路負載 Circuit Loading - 不同的探頭可以以不同的方式加載電路，這就是為什么了解您正在使用的探頭的規格很重要的原因。高輸入阻抗探頭不會對電路產生太大影響，而低輸入阻抗探頭可能會干擾測量或使測量失真。

探測時探頭會成為電路的一部分，相當于電路的負載。其特性會影響電路的行為！

 探頭作為探測系統的一部分，會影響信號的保真度和測試結果

示波器探頭負載效應

示波器探頭負載效應

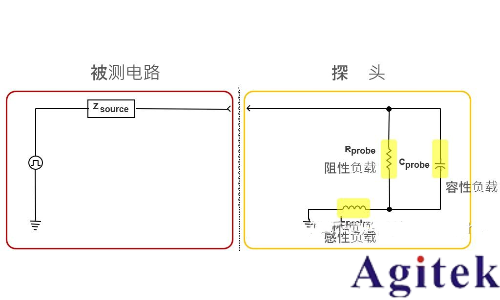

示波器探頭的負載效應種類：

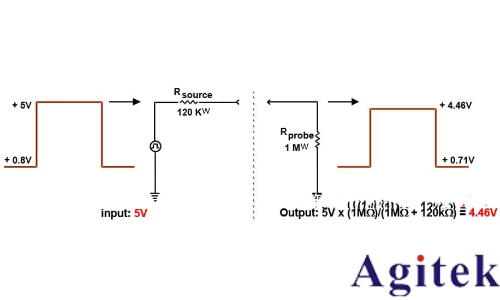

示波器探頭阻性負載效應影響 - 減小幅度和直流偏置；建議 R Probe> 10R source，減小測量幅度誤差

示波器探頭阻性負載效應影響

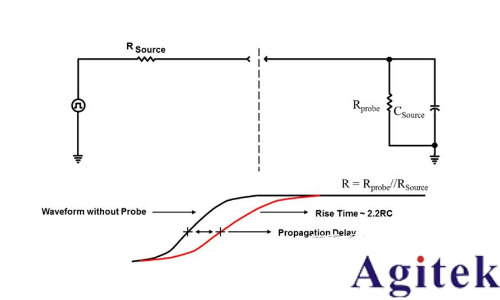

示波器探頭容性負載效應影響 - 上升時間增加、帶寬減小、傳輸延遲增加；建議減小探頭尖的分布電容，減小探頭對信號上升時間的影響

示波器探頭容性負載效應影響

示波器探頭感性負載效應影響 - 電感效應造成阻抗不匹配、鈴振；建議使用盡量短的地線(地線電感 = 1nH/mm)

示波器探頭感性負載效應影響

常見觸發模式 Common Trigger Modes - 示波器的常見觸發模式包括正常、自動和單次。當信號低于或高于設定點時，“正?！庇|發，具體取決于您使用的是交流跟蹤還是直流跟蹤。 “自動”讓示波器自動計算出電壓，然后在達到該水平后開始測量。 “Single”允許您精確選擇示波器觸發和開始測量的時間和地點。

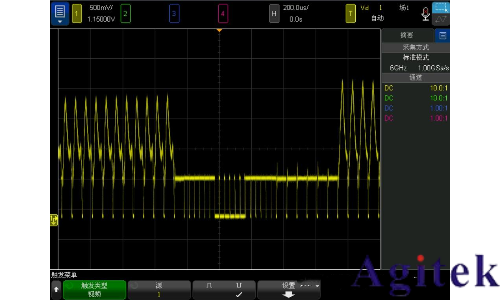

觸發模式

許多術語描述了波形的形狀。這些包括正弦波、方波、鋸齒波、三角波以及拋物線波和指數波。了解這些很重要，因為它將幫助您更徹底地了解您的測量結果。

示波器波形是示波器屏幕上電信號的圖形表示。它顯示信號電壓隨時間的變化情況。橫軸表示時間間隔，縱軸表示信號的幅度（最大電壓）。它還顯示波的形狀、頻率、上升時間和失真?？吹揭赃@種方式表示的波形可以告訴你很多有關電子電路行為的信息。

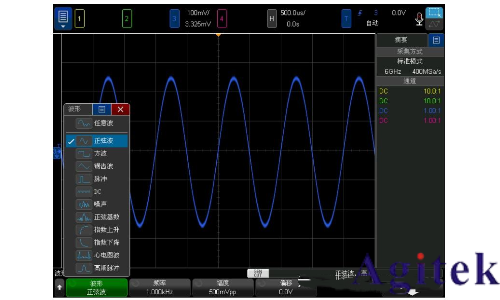

在波形發生器菜單中，按波形軟鍵，然后旋轉 Entry 旋鈕以選擇波形類型。

波形的電壓是其直流偏移。RMS電壓是波形有效電壓的度量。您可以通過首先確定示波器縱軸上的刻度來計算電壓。例如，如果電壓刻度設置為每格 1V，則網格上的每個方格將代表 1 伏。然后只需計算波形占據的方格數并乘以每格電壓。例如，如果波形在每格 1V 的刻度上占據 5 個方格，則其電壓為 5 伏。

波形的頻率是它在給定時間段內重復的次數，以赫茲 (Hz) 為單位。

波形的周期是波形重復所需的時間。它是頻率的倒數，周期測量以秒 (s) 為單位。

波形的占空比是波形高于特定電壓的時間百分比。例如，50% 的占空比意味著波形有一半的時間高于該電壓。

現在讓我們看看各種類型的示波器波形及其含義。

正弦波 - 正弦波是一種平滑、重復的波形，在負峰值和正峰值之間交替。它是最基本的波形類型，也是其他波形的常見參考。由于正弦波代表周期性事件，例如聲波或光波，因此它們是電子和電信中使用的許多標準信號的基礎。

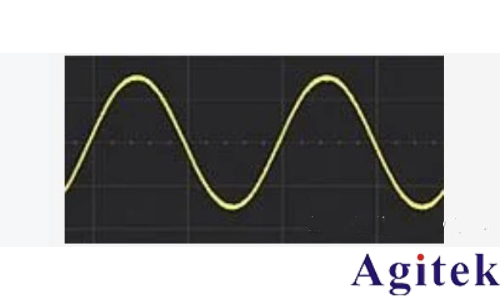

正弦波形 –

方波 - 方波的特征是其高低狀態之間的急劇轉變。這種急劇轉變使波形類似于正方形，因此得名。您通常在數字電子設備中使用方波，因為它們很容易使用簡單的邏輯門生成和檢測。此外，方波可以使用電子濾波器輕松轉換為其他波形。數字信號（例如計算機總線中使用的信號）通常包含方波。

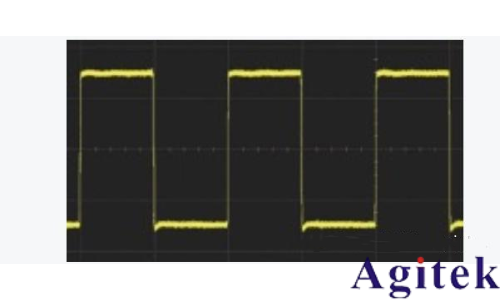

方波波形

三角波 - 三角波是一種在兩種狀態之間振蕩的波形，在每個狀態下花費相同的時間。波形每次達到其振蕩的上限或下限時都會反轉，這意味著它在其周期中間有一個急劇的轉變。

三角波具有與其他波形（如正弦波或方波）不同的獨特形狀。三角形狀來自信號在兩種狀態之間的線性上升和下降。三角波通常用于電子音樂，因為它們與其他波形結合時可以產生各種聲音。通信系統和計算機存儲設備使用三角波。

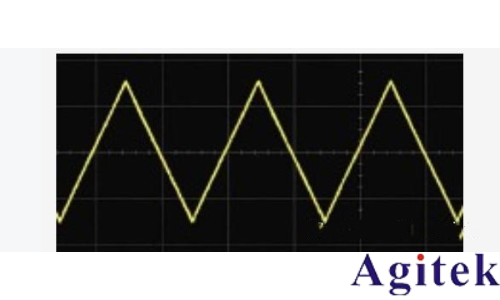

三角波形

鋸齒波 - 鋸齒波的特點是上升沿。波形在達到最高幅度后立即下降。鋸齒波的名稱源于該波與鋸片齒的相似性。您可以在音頻應用中使用鋸齒波，它提供比其他波形更清晰的聲音。它們還用于合成和控制系統，因為它們的銳利邊緣使它們非常適合觸發事件。

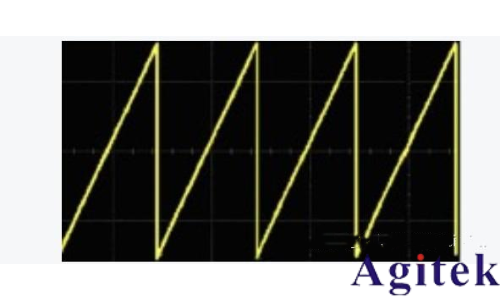

鋸齒波形

脈沖波 - 脈沖波是另一種波形，其特征是尖銳的上升沿和銳利的下降沿。與波的周期相比，脈沖的寬度通常非常短。各種應用都使用脈沖波，包括通信系統、計算機存儲設備、定時電路、激光器和電動機。

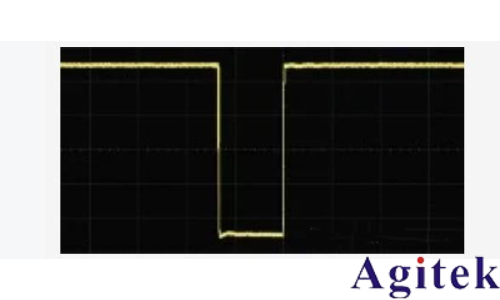

脈沖波形

階梯波 - 階梯波形是一種具有階梯狀形狀的電波形。當交流電 (AC) 流過電阻負載時，會產生階梯波形。產生的波形將具有一系列平坦的平臺，每個平臺對應不同的電阻值。流過電阻負載的電流量決定了每個平臺的高度。在電源和放大器等電子設備中，階梯波形很常見。

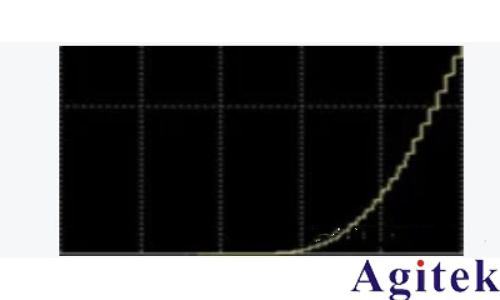

階梯波形

互補金屬氧化物半導體CMOS (Complementary Metal Oxide Semiconductor) - 互補金屬氧化物半導體CMOS 是一種低功耗數字芯片，可以在非常高的速度下運行而不會過熱或損壞。與其他類型的芯片相比，它們的功耗要低得多，非常適合手機等低功耗應用。

復雜波形 Complex Waveforms - 復雜波形是隨時間變化的信號。一個例子是來自加速度計或其他隨時間變化的儀器的數據，例如聲波。

復合視頻信號 Composite Video Signal - 復合視頻信號是將顏色和亮度值組合成單個波形的信號。電視機通常使用它來顯示來自 VCR、衛星接收器等儀器的屏幕信號。

恒定衰減率 Constant Rate of Decay - 恒定衰減率是一種尋找電壓穩定下降的觸發模式。它適用于測量數字信號，因為它只看信號的斜率，而不看任何其他因素。

恒定上升率 Constant Rate of Rise - 恒定上升率是一種尋求電壓穩定增加的觸發模式。它適用于測量數字信號，因為它只看信號的斜率，而不看任何其他因素。

傳統電流 Conventional Current - 傳統電流從正極流向負極，這與電子流向相反。電子流有時也稱為常規電流，因為這是發現時使用的原始慣例。

控制通道 Control Channels - 控制通道用于與計算機的數據傳輸，以將信息從一個儀器傳輸?shù)搅硪粋€儀器。例如，當您將文件從計算機發送到打印機時，打印命令被視為控制通道，因為它告訴打印機需要執行哪些操作。

坐標系 Coordinate Frame - 坐標系是指空間中具有自己的一組軸的特定位置。例如，紙張的 XY 平面或科學中使用的 XYZ 軸系統坐標系。

耦合 Coupling - 耦合是示波器上的一種設置，允許您將一個示波器的接地連接到另一個示波器。這用于雙向測量，將信號從一個儀器傳輸?shù)搅硪粋€儀器并顯示在相同的波形上。

耦合電容 Coupling Capacitor - 耦合電容器是示波器中使用的一種電子元件，用于減少其他信號對您要測量的信號的影響。它通常安裝在探頭正前方，就在它遇到被測儀器 (DUT) 上的輸入端口之前。

可校正范圍 Correctable Range - 可校正范圍在噪聲開始影響測量之前，可以在示波器上測量的最大電壓差。帶寬越大，可校正范圍就越高。

相關雙采樣 Correlated Double Sampling - 相關雙采樣一種用于降低測量噪聲的技術，方法是從模擬值創建數字值，將其丟棄，然后測量兩者之間的差異。這減少了噪聲對您所看到的波形的影響。

波峰因數 Crest Factor - 波峰是任一柱形中的最大觸發數。波峰因數是一個比率，它表示 AC 波形的波峰和波谷與其 RMS 值相比要大多少。波峰因數越大，信號中涉及的能量或功率就越大。

交叉觸發 Cross Triggering - 使用交叉觸發，一個通道的觸發信號可以讓您及時看到另一個通道的結果。這通常與延遲掃描結合使用，以便您了解一個信號如何隨時間影響另一個信號。

電流探頭 Current Probes - 電流探頭用于測量系統中的電流量。它們的阻抗非常低，因此不會影響被測儀器。一些電流探頭還帶有開關，可用于在高阻抗和低阻抗模式之間進行選擇，適用于測量不同的組件。
