使用實時示波器了解時域反射 (TDR) 測量
時域反射儀(TDR)已經從一種簡單的故障定位工具發 展成為現代電氣工程師不可或缺的技術。除了故障檢測 之外,當今的 TDR 系統還提供復雜的分析功能,可提供 有價值的見解,以幫助優化各種應用的電源和信號
典型的 TDR 測量裝置包括示波器、具有快速邊沿的脈沖 / 步進發生器、高質量電纜和功率分配器。還提供專用 的 TDR 步進發生器,集成了步進發生器和功率分配器, 以簡化測量過程。本入門指南重點介紹了 TDR 測量技術, 將通用實時示波器與專用 TDR 步進發生器結合使用。

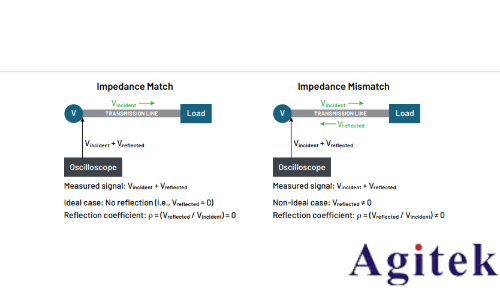

時域反射儀理論 時域反射儀(TDR)可以定義為在時域中測量未知器件 相對于已知阻抗的高速反射特性。 它的工作原理是沿線路發送階躍電信號脈沖,并測量由 阻抗不匹配、故障或不連續性引起的反射。這些反射提 供了對傳輸線完整性和特性的信息。 TDR 基于電磁波傳播原理工作。下圖說明了基本原理。 在理想情況下,當電信號沿傳輸路徑傳播時不會發生反 射,從而確保所有信號能量都能不受干擾地到達其預期 目的地。當整個傳輸路徑和線路終端的阻抗與信號源的 輸出阻抗匹配時,就會出現這種理想情況。然而,即使 沿路徑的阻抗或不連續性發生微小的變化,也會導致部 分入射信號反射回源。反射的能量是傳輸?shù)哪芰颗c干擾 或阻抗變化的大小的函數。通過分析這些反射返回所需 的時間及其幅度,TDR 還可以確定阻抗不匹配或故障的 位置和性質。
傳輸線和特性阻抗
傳輸線是專門的結構,旨在以最小的損耗和失真?zhèn)鬏旊?/span> 信號。它們可以有多種形式,包括 PCB 走線和通孔、電 纜、連接器,甚至片上互連。傳輸線示例如圖 所示。
傳輸線可以通過集總元件進行一階建模,如圖所示。 在這里,電阻(R)、電導(G)、電感(L)和電容(C) 不是集中在一個點,而是沿線路連續分布。
串聯電阻(R)表示導體中的歐姆損耗
介電分流電導(G)表示 PCB 介電損耗
串聯電感(L)表示電流流動產生的磁場
并聯電容(C)表示由導體之間施加的電壓產生的電場。
