本示波器只支持實時采樣方式。該采樣方式下，示波器在一次觸發中采樣并產生波形顯示。本系列模擬通道最高實時采樣率為 1.25 GSa/s，在屏幕上方的采樣標簽中可以看到當前采樣率。

默認情況下，屏幕上方左側的運行狀態標簽為綠色代表實時采樣，屏幕右上的 STOP/RUN 按鈕為綠色。點擊 STOP/RUN 按鈕或按前面板右側STOP/RUN 鍵，可停止采樣。此時屏幕上方左側的狀態標簽變?yōu)榧t色的 STOP，STOP/RUN 按鈕變成紅色，前面板右側的STOP/RUN 鍵紅色背光燈點亮。此時示波器將保持最后的畫面，您仍然可以使用垂直控制和水平控制來平移和縮放波形。

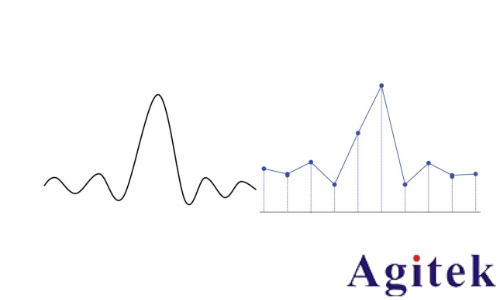

采樣是指示波器按照一定的時間間隔將模擬信號轉換為數字信號，并且順序存儲的過程。采樣率為該時間間隔的倒數。

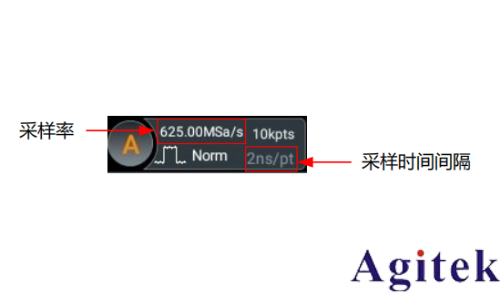

在 水平 系統菜單中，“采樣率”項為當前的采樣率值。采樣率同時顯示在屏幕上方狀態欄中，如下圖所示。

模擬通道的采樣率與儀器型號及當前操作的通道模式相關。對于雙通道型號（DHO802 和DHO812），單通道模式實時采樣率最高為 1.25 GSa/s，全通道模式實時采樣率最高為625MSa/s；對于四通道型號（DHO814 和 DHO804），單通道模式實時采樣率最高為 1.25GSa/s，雙通道模式實時采樣率最高為 625 MSa/s，全通道模式實時采樣率最高為 312.5MSa/s。

? 單通道模式：只開啟一個通道，為單通道模式。

? 雙通道模式：對于四通道型號，任意開啟兩個通道為雙通道模式。

? 全通道模式：對于雙通道型號，兩個通道全部開啟，為全通道模式；對于四通道型號，

任意開啟 3 個通道或 4 個通道全部開啟，為全通道模式。

采樣率過低對波形產生如下影響：

? 波形失真：由于采樣率低造成某些波形細節缺失，使示波器采樣顯示的波形與實際信號存在較大差異。

? 波形混疊：由于采樣率低于實際信號頻率的 2 倍（Nyquist Frequency，奈奎斯特頻率），對采樣數據進行重建時的波形頻率小于實際信號的頻率。

? 波形漏失：由于采樣率過低，對采樣數據進行重建時的波形沒有反映全部實際信號
