在“水平系統”菜單中可以對儀器的采樣系統進行設置。

獲取方式

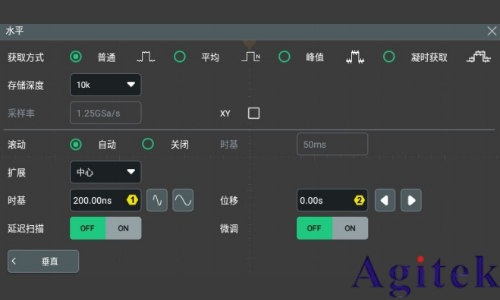

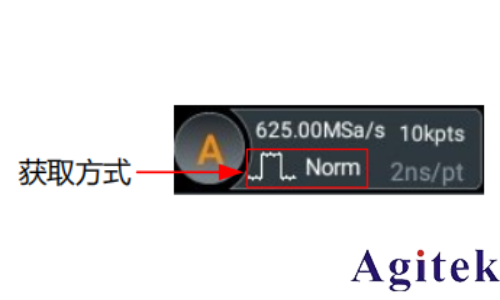

獲取方式用于控制如何從采樣點中產生出波形點。在 水平 系統菜單中，可在 獲取方式 項中選擇普通、平均、峰值或凝時獲取，默認獲取方式為普通。獲取方式會在屏幕上方的采樣標簽中顯示出來。

普通（Norm）

該模式下，示波器按相等的時間間隔對信號采樣以重建波形。對于大多數波形來說，使用該模式均可以產生**的顯示效果。

平均（Avg）

該模式下，示波器對多次采樣的波形進行平均，以減少輸入信號上的隨機噪聲并提高垂直分辨率。平均次數越高，噪聲越小并且垂直分辨率越高，但顯示的波形對波形變化的響應也越慢。

選擇“平均”模式后，可以點擊 平均次數 項的輸入框，通過彈出的數字鍵盤進行設置，也可以轉動對應的多功能旋鈕設置此值。取值范圍為 2 ~ 65536，默認值為 2。

說明

平均次數必須是 2 的 N 次方。當輸入數值不為 2 的 N 次方數時，示波器屏幕會彈出“平均次數截?cái)唷碧崾?，此時平均次數會自動設置為小于輸入數值且最近的 2 的 N 次方。

峰值（Peak）

該模式下，示波器采集采樣間隔內信號的最大值和最小值，以獲取信號的包絡或可能丟失的窄脈沖。使用該模式可以避免信號的混疊，但顯示的噪聲比較大。

該模式下，最小檢測脈寬為采樣周期。

凝時獲取（Ultra Acquire）

凝時模式是快速采集模式的一種，它將示波器內存分成若干等份，每個等份里只存儲觸發到的單次波形。這種模式下刷新率極大提高，可以最小化觸發事件之間的死區時間。

選擇“凝時獲取”模式后，點擊 最大幀數 輸入框設置錄制幀數，點擊 超時時間 輸入框設置超時時間。當幀數達到最大幀數設置值或者采樣時間達到超時時間后，停止采樣并將波形繪制出來。點擊 顯示模式 下拉菜單選擇采集數據的顯示方式：

? 相鄰模式：將捕獲的幀按時間順序排列顯示。此模式下一屏最多顯示 100 幀波形。

? 重疊模式：將捕獲到的幀重疊排列顯示。此模式下一屏最多顯示 100 幀波形。

? 瀑布模式：帶有垂直偏置的排列顯示。此模式下一屏最多顯示 100 幀波形。

? 透視模式：帶有垂直偏置和水平偏置的排列顯示。此模式下一屏最多顯示 100 幀波形。

? 馬賽克模式：將整個波形視圖區域分成若干塊，將存儲幀按順序顯示在每一個塊中。此模式下一屏最多顯示 80 幀波形。

提示

? 光標、解碼、搜索、延遲掃描、通過/失敗測試、波形錄制、參考波形、滾動模式、慢掃描模式、XY 任一功能開啟時，凝時獲取模式不可用，若想切換到凝時獲取模式，請確認上述功能已經全部 關閉。

? 在凝時獲取模式下，上述功能（除滾動和慢掃描模式之外）被禁用；當啟用滾動或慢掃描模式時，獲取方式自動切換為“普通”。
