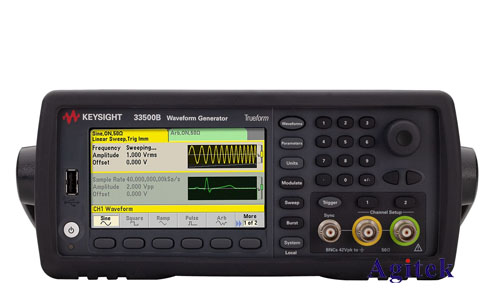

是德33509B任意波形發生器是一款功能強大的測試測量?jī)x器，其能夠產生各種類型的波形，包括正弦波、三角波、鋸齒波以及方波等。然而，要生成一個精確的方波，需要對儀器的參數進行精細的設置和調整。本文將介紹如何利用33509B高效地生成符合要求的方波信號。

　　一、儀器連接和軟件設置:

　　首先，需要將33509B任意波形發生器通過相應的連接線連接到計算機或其他測試設備。然后，安裝并運行是德提供的儀器控制軟件（例如，Keysight IO Libraries Suite），該軟件提供了直觀的界面來控制儀器的各種參數。連接成功后，軟件會自動識別并顯示33509B的型號和當前狀態。

　　二、方波參數設置:

　　在軟件界面中，選擇“波形”選項卡，并選擇“方波”作為輸出波形類型。接下來，需要設置一系列關鍵參數：

　　頻率(Frequency):這是方波信號最重要的參數之一，單位通常為Hz。根據實驗需求，設定合適的頻率值。需要注意的是，33509B的頻率范圍有限，用戶需確保設置的頻率在儀器的額定范圍內。過高的頻率可能導致輸出波形失真。

　　幅度(Amplitude):表示方波信號的峰值電壓或電流。需要根據負載和測量系統的要求選擇合適的幅度值。過大的幅度可能會損壞設備，過小的幅度則可能導致信號淹沒在噪聲中。通常需要考慮輸出電壓的偏移量（Offset）。

　　占空比(Duty Cycle):表示方波高電平持續時間占整個周期時間的百分比。理想的方波占空比為50%，但根據實際應用，可以調整為其他值。例如，產生PWM信號時，需要精確控制占空比。

　　上升時間(Rise Time)和下降時間(Fall Time):分別表示方波信號從低電平到高電平以及從高電平到低電平的轉換時間。理想方波的上升時間和下降時間應無限小，但在實際應用中，由于儀器自身的帶寬限制和輸出阻抗等因素，上升時間和下降時間通常會存在一定的數值。這些參數會影響方波的陡峭程度和頻譜特性。用戶可以通過調整儀器內部的濾波器等設置來優化上升時間和下降時間。

　　輸出阻抗(Output Impedance):33509B可以設置不同的輸出阻抗，以匹配不同的負載。選擇合適的輸出阻抗能夠最大限度地減少信號反射和失真，保證信號傳輸?shù)耐暾浴?/span>

　　三、誤差分析與補償:

　　即使經過精細的設置，33509B生成的方波也可能存在一定的誤差。這些誤差可能源于以下幾個方面：

　　儀器自身的不確定度:每個儀器都存在一定的測量誤差，這會影響方波參數的精確度。

　　環境因素:溫度變化、電磁干擾等環境因素也可能導致方波參數的漂移。

　　負載特性:不同的負載會對方波信號產生不同的影響。

　　為了減少誤差，可以采取以下措施：

　　校準儀器:定期對33509B進行校準，確保其測量精度。

　　控制環境:盡量在穩定的環境下進行測量，避免環境因素的影響。

　　匹配負載:選擇合適的負載，以減少信號反射和失真。

　　使用誤差補償技術:一些高級的測量技術可以對誤差進行補償，提高測量精度。

　　四、實際應用舉例:

　　是德33509B生成的精確方波在許多領域都有廣泛的應用，例如：

　　數字電路測試:用于測試數字電路的邏輯功能和時序特性。

　　PWM控制:通過調整方波的占空比來控制電機、LED等設備。

　　信號調制:作為載波信號進行調制，用于無線通信等應用。

　　通過合理的設置和操作，是德33509B任意波形發生器能夠生成高精度、穩定可靠的方波信號。本文詳細闡述了方波生成的關鍵參數和誤差分析，為用戶提供了一套完整的技術指導，有助于用戶更好地掌握該儀器的使用方法，并將其應用于各種測試和測量場景。熟練掌握這些技巧，能夠顯著提高實驗效率和結果的準確性，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
