不規則電阻溫度系數、熱電動勢及寄生電感測試方案
一、測試設備及參數
儀器名稱 | 型號規格 | 核心功能 | 關鍵參數 |

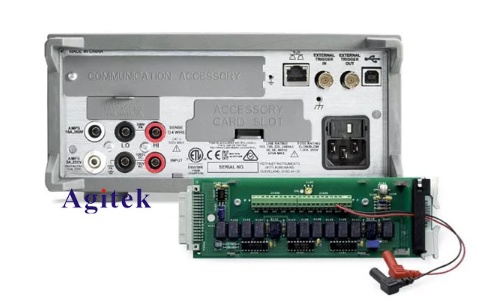

數字萬用表 | DMM6500（2 臺） | 高精度電阻、溫度測量 | 電阻測量精度：±0.001%（四端法）；電壓分辨率：100nV |
測試軟件 | Kickstart2 | 儀器控制、數據自動采集與分析 | 支持多設備同步控制、溫度 - 參數曲線繪制 |
LCR 數字電橋 | TH2836 | 電感、電容、電阻高頻測量 | 頻率范圍：20Hz~1MHz；電感測量精度：±0.05% |
高低溫箱 | —— | 提供穩定溫度環境 | 溫度范圍：-70℃~180℃；控溫精度：±0.5℃ |
輔助設備 | —— | 四端測試線、熱電偶、屏蔽箱等 | 減少外界干擾，確保信號傳輸穩定 |
二、測試方案
（一）溫度系數（TCR）測試
儀器連接
將電阻通過四端測試線連接至 DMM6500，采用四端法（開爾文連接）消除引線電阻影響；
電阻放置于高低溫箱內，測試線通過箱體引線孔引出，避免溫度泄漏；
用 Kickstart2 軟件連接 兩臺DMM6500 ，分別設置成四線制電阻、兩線制測試溫度檔為，設置溫度同步控制與數據記錄。運用公式計算即可
（二）寄生電感測試
儀器連接
將電阻連接至 TH2836LCR 電橋，采用夾具固定（確保接觸穩定）；
若需測試溫度對電感的影響，可將電阻置于高低溫箱內，電橋通過延長線連接（校準延長線寄生電感）。
（三）熱電動勢測試
儀器連接
采用兩臺 DMM6500：一臺監測電阻兩端溫度（通過熱電偶），另一臺測開路電動勢；
電阻一端固定于高低溫箱內（可調溫），另一端暴露于常溫環境（通過隔熱材料隔離），形成溫度梯度；
測試線選用銅材質（減少導線自身熱電動勢），并通過屏蔽層接地。
測試步驟
常溫下測量電阻兩端初始電動勢（消除接觸電勢）；
設置高低溫箱溫度為 50℃、100℃，待穩定后記錄電阻兩端溫度 T1, T2 及開路電動勢 Vemf；
計算熱電動勢系數：α=Vemf /（T1-T2），重復 3 次取平均值。
