視頻信號可包含圖像信息和時序信息，且具有多種標準和制式。本系列示波器可在 NTSC （National Television Standards Committee，美國國家電視標準委員會）、PAL（Phase Alternating Line，逐行倒相）、SECAM（Sequential Couleur A Memoire，順序傳送彩色與存貯）等標準視頻信號的場或行上觸發。

觸發類型

在 觸發類型 下拉菜單中選擇“視頻觸發”，可進行視頻觸發配置。

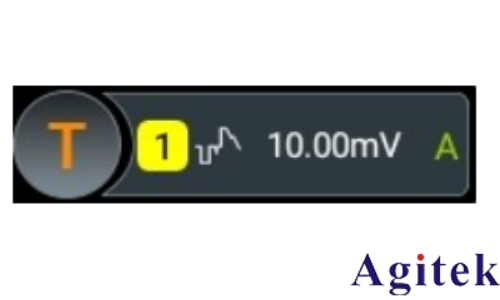

選擇觸發類型后，屏幕上方的觸發信息標簽中顯示當前的觸發設置信息（包括觸發類型、觸發信源和觸發電平，如下圖所示），并隨著觸發設置的改變而改變。

信源選擇

點擊 信源 下拉菜單選擇 CH1~CH4。當前信源顯示在屏 幕上方觸發信息標簽中。

只有選擇已接入信號的通道作為觸發源才能夠得到穩定的觸發。

視頻極性

在 極性 菜單中選擇所需的視頻極性，可以選擇正極性或負極性。

視頻標準

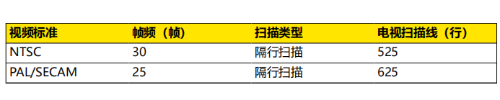

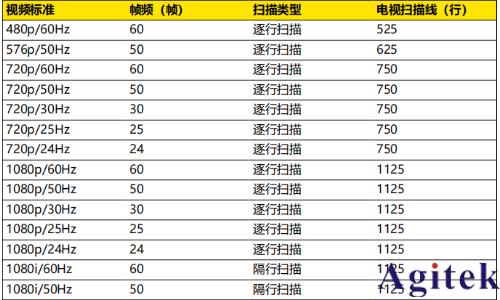

點擊 視頻標準 下拉菜單，選擇視頻標準。

同步在同步菜單中選擇所需的同步類型。

? 所有行：在發現的第一行上觸發。

? 指定行：在指定行上觸發。

選擇該同步觸發方式時，您可以指定行號。點擊 行號 輸入框，通過彈出的數字鍵盤設置行號，也可以旋轉對應的多功能旋鈕設置此值。行號的可設范圍與當前選擇的視頻標準有關，設置范圍為 1 至 525（NTSC）、1 至 625（PAL/SECAM）、1 至 525（480p）、1 至 625（576p）、1 至 750（720p）、1 至 1125（1080p/1080i）。

? 奇數場：在奇數場的第一個齒脈沖的上升沿處觸發。僅當選擇 NTSC 和 PAL/SECAM 視頻標準時可選。

? 偶數場：在偶數場的第一個齒脈沖的上升沿處觸發。僅當選擇 NTSC 和 PAL/SECAM 視頻標準時可選。

觸發方式

在 觸發方式 菜單中選擇自動、普通或單次。

觸發參數設置

該觸發類型下的觸發參數：噪聲抑制。

觸發電平

點擊 電平 輸入框，通過彈出的數字鍵盤設置觸發電平；也可以旋轉前面板右側的觸發電平旋鈕或?qū)?yīng)的多功能旋鈕調節觸發電平。當前觸發電平值顯示在屏幕上方觸發信息標簽里。

提示

? 為了更好地觀測視頻信號中的波形細節，可以先將存儲深度設大一些。

? 對視頻信號進行觸發調試過程中，由于 RIGOL 數字示波器具備多級灰度顯示功能，不同的亮度能反映信號不同部分的頻率。有經驗的用戶在調試過程中可迅速判斷信號的質量，發現異常情況。
