5G NR（New Radio）吞吐量應用層測試是評估5G網絡性能的一個重要方面，它主要關注的是在實際應用條件下，用戶能夠體驗到的數據傳輸速率。這種測試通常包括了對下行鏈路和上行鏈路的吞吐量進行測量，以確保網絡可以滿足各種應用場景的需求，比如高清視頻流、虛擬現實、增強現實、大規模物聯網等。

測試目的

到目前為止3GPP定義了90000多種LTE，5G NR NSA和SA的頻段組合，終端芯片和模組廠商已經支持了越來越多的頻段組合，并且要求測試的頻段組合也越來越多，那我們測試的主要目的是什么呢？

驗證網絡性能：確認5G NR網絡是否達到了設計時的技術指標。

用戶體驗評估：了解真實或模擬環境下用戶的實際體驗。

故障排查：幫助識別網絡中的潛在問題，以便進行優化。

如何搭建一個吞吐量應用層測試

需要準備支持5G NR的終端設備（如智能手機、CPE，網卡等）

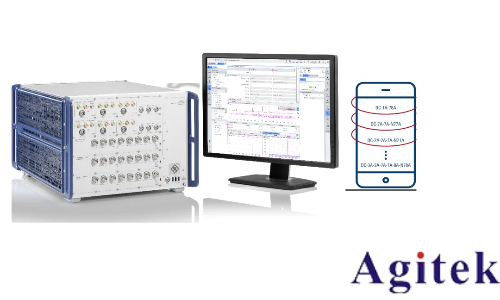

測試系統搭建如

系統配置

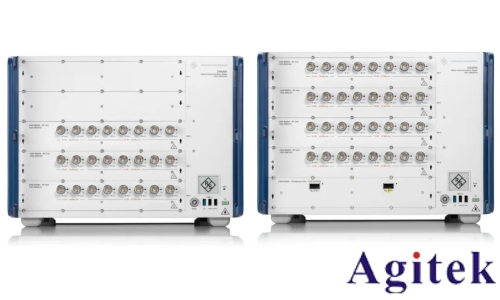

CMX500：OBT（如下是兩種不同硬件配置，滿足多場景測試需求）

RSCN ATETEST tool

5G終端設備

吞吐量應用測試項目與結果

這里主要介紹使用iperf工具進行測量時的配置和設置。iperf是一種開源工具，用于評估連接在上行或下行方向上的吞吐量和可靠性。

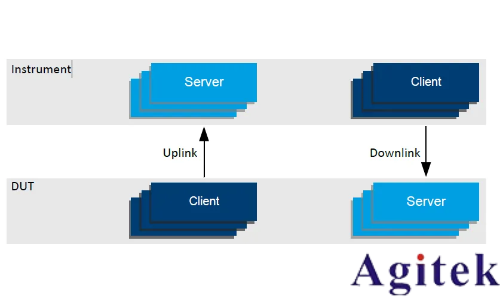

使用iperf工具進行測量時，需要在連接的兩端都運行該工具。在正常模式下，發送數據的一端被配置為“客戶端”，接收數據的一端被配置為“服務器”。請務必首先在服務器端啟動iperf服務。

1.對于上行測量，您需要在被測設備（DUT）端設置一個客戶端，在儀器端設置一個服務器。通過圖形用戶界面（GUI）可以查看測量得到的比特率。

2.對于下行測量，則需要在儀器端設置一個客戶端，在被測設備（DUT）端設置一個服務器。此時，位于DUT上的iperf工具會顯示測量得到的比特率。

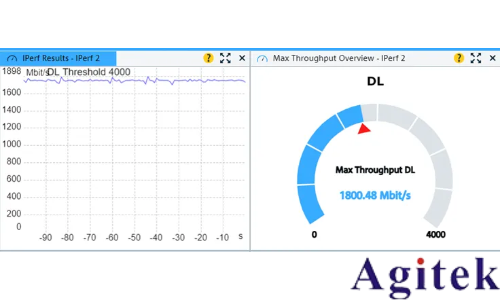

下面圖片是CMX500在測試應用層測試結果展示：

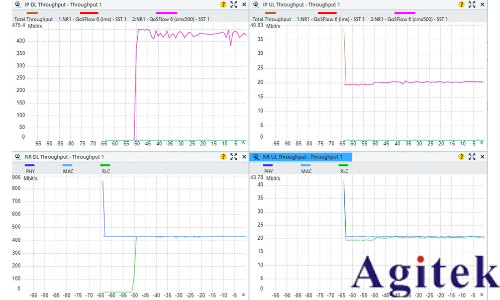

下圖是CMX500在測試應用層測試中，UL/DL上下行同時測試取值的結果展示：

測吞吐量應用測試自動化方法

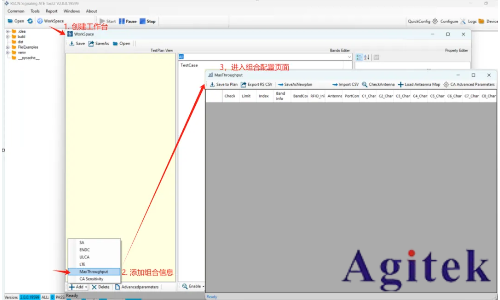

RSCN ATE提供了自動化測試方法，客戶只要配置產品天線信息，就可以根據支持組合來測試，檢查指定組合的應用層吞吐量，并生成測試報告，下面是測試方法

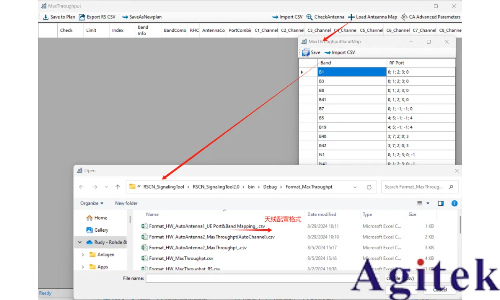

1.通過CSV配置文件，可以導入被測產品的天線信息

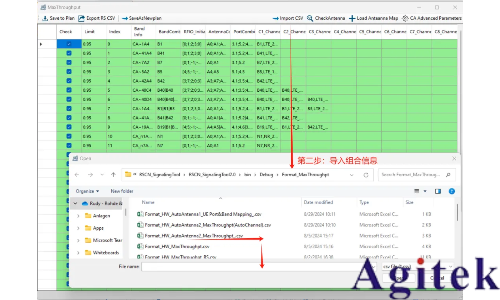

2.通過CSV配置組合信息，定義組合band以及帶寬等信息，導入后可以自動生成CA的測試信息

3.可以通過天線檢測功能，自動判定天線的接線方式，根據不同的接線方式，分類連接方式

4.選中需要測試的組合信息，然后添加到測試計劃中。測試計劃會展示所選測試配置的參數，用戶可以對這些測試參數進行二次修改，確認無誤后保存。這一過程確保了測試設置的靈活性和精確性，滿足不同場景下的測試需求

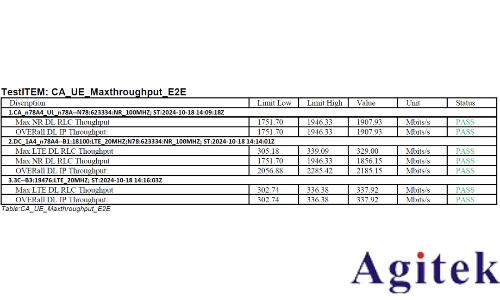

5.運行制作的測試計劃，生成測試報告。測試結果展示了不同組合下的IP層吞吐量表現。自動化操作可減少工程師重復性工作，提升效率，幫助其快速對接項目并整理測試結果
