使用 [Auto Scale] （自動調整）可將示波器自動配置為對輸入信號顯示**效果。

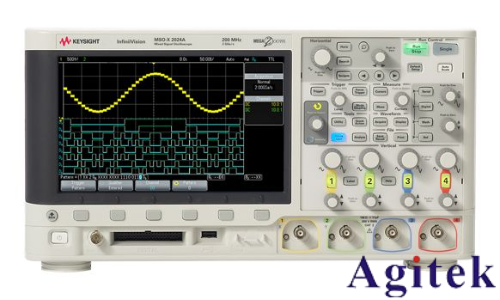

1 按下 [Auto Scale] （自動調整）。

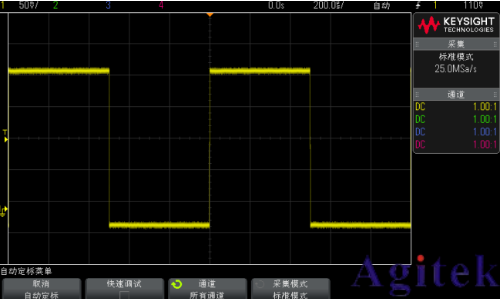

示波器顯示屏上應顯示類似以下所示的波形：

2 如果要使示波器返回到以前的設置，可按下取消自動定標。

3 如果要啟用 " 快速調試 " 自動定標，更改自動定標的通道，或在自動定標期間 保留采集模式，可按下快速調試、通道或采集模式。

這些軟 ? 鍵與顯示在 " 自動定標首選項菜單 " 中的軟鍵相同。請參見 " 設置自動定標首選項" 。

如果您看到波形，但方波形狀不正確，與上面的有所不同，請執行步驟 " 補償無源探頭 " 。

如果看不到波形，請確保將探頭牢固地連接到前面板通道輸入 BNC 以及左側演示 2, 探頭補償端子。

自動定標如何工作

自動定標可分析每個通道上以及外部觸發輸入中的任何波形。這包括數字通道 （如果已連接）。

自動定標可查找、打開和定標具有至少 25 Hz 的頻率、大于 0.5% 的占空比和 至少 10 mV 峰 峰電壓幅度的重復波形的任何通道。任何不滿足這些要求的通道將會被關閉。

通過查找第一個有效波形來選擇觸發源，順序?yàn)閺耐獠坑|發開始，然后查找最低 編號的模擬通道向上至最高編號的模擬通道，最后 （如果連接了數字探頭）查找最高編號的數字通道。

在自動定標期間，延遲被設置為 0.0 秒，水平時間 / 格 （掃描速度）設置是輸入信號的函數 （大約為屏幕上觸發信號的 2 個周期），觸發模式設置為 " 邊沿 "。
