對更高帶寬的需求，有力推動了對D波段和亞太赫茲頻段中更高頻率的探索。將新的外部前端與選定的R&S信號發生器、頻譜分析儀和示波器相結合，以生成和分析110-170GHz D波段的矢量信號。除了6G研究所需的頻率范圍外，D波段還用于現代遠程監視雷達，并具有未來汽車電子測試應用的潛力。

在沒有一體化解決方案的頻率下，R&S提供了**的集成、最簡單的可用設置，具有**的信號質量和最少的組件數量。

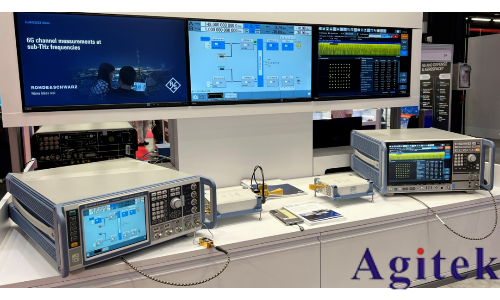

圖一：D波段信號產生與分析布置

R&S信號源配合外部射頻前端，可以滿足寬帶信號的產生，110GHz-170GHz信號配合FE170ST，支持產生D波段的信號源需求如下:

 帶寬1GHz的SMM，射頻頻率需要20GHz，需配置SMM-K533選件

 帶寬1，2，4GHz的SMW，射頻頻率需要20GHz，需配置SMM-K533選件

射頻前端需要用合適的波導或天線連接到被測設備。R&S還提供波道濾波器和覆蓋整個頻率范圍的喇叭天線。使用雙通道的SMW信號源，可以產生高達4GHz的寬帶調制信號，只需要一個外部的射頻合路器即可實現，同時可以使用頻譜儀對合路之后的信號進行校準，校準包含合路器和線纜帶來的幅度不平坦，以及不同線纜長度造成的IQ時延。

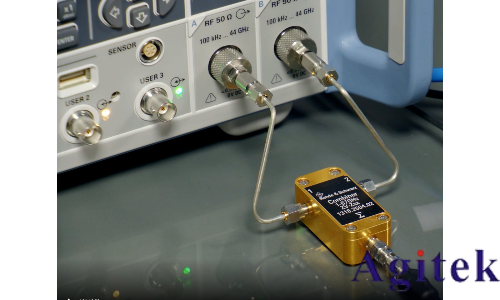

圖二：雙通道SMW200A 生成4GHz帶寬信號

信號分析儀的選擇將取決于應用、客戶預算和現有儀器。FSW提供更精確的頻譜和信號分析。RTP還包括示波器時域分析功能，價格較低。支持分析D波段信號的儀器需求如下:

FSW頻譜與信號分析儀，最大分析帶寬8.3GHz帶寬

RTP示波器，1或2通道，最大分析帶寬10GHz

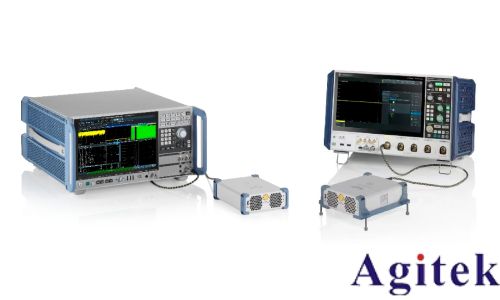

圖三：D波段信號分析儀連接布置

從下圖中可以看到，采用SMW雙通道產生4GHz信號，配合FE170ST發射148GHz信號，采用FSW信號與頻譜儀配合FE170SR進行解調并分析，在空口測試場景下，EVM結果僅有2.37%。

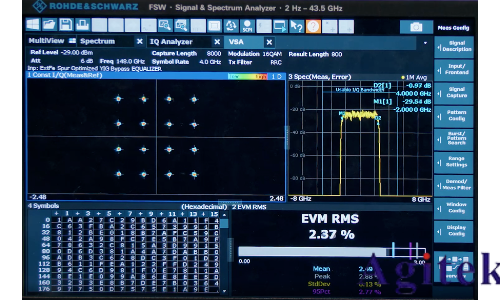

圖四：D波段寬帶信號測試結果

R&S D波段寬帶信號產生與分析方案，是市面上最為緊湊及易用的解決方案，信號源可直接對上變頻器進行參數設定，頻譜與信號分析儀或示波器也可直接對下變頻器進行參數設定，無需復雜的上位機。同時本測試方案具備良好的信號生成與分析質量，可滿足原型驗證與器件設計的測試要求。
