一、基礎電流測量流程

模式設置

旋轉功能開關至電流測量檔位

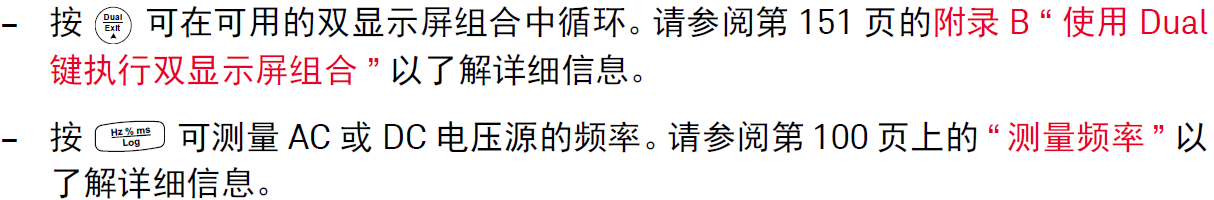

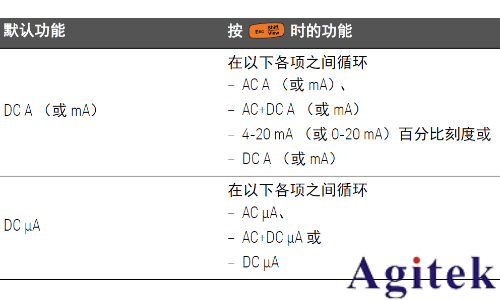

選擇AC或DC測量模式，確認顯示屏顯示電流符號（A/mA/μA）

電路接入

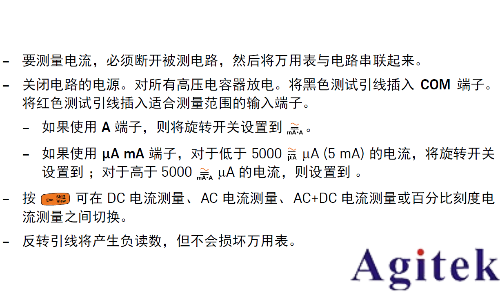

關鍵安全步驟：斷開待測電路形成開路

將紅色測試筆插入mA/μA或10A專用端子（根據預估電流值選擇）

將黑色測試筆插入COM公共端

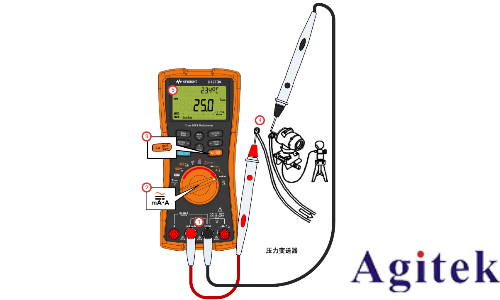

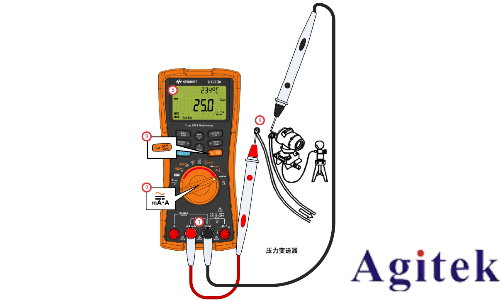

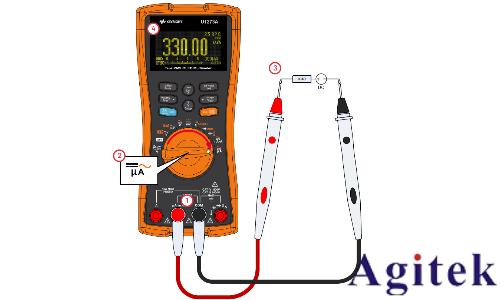

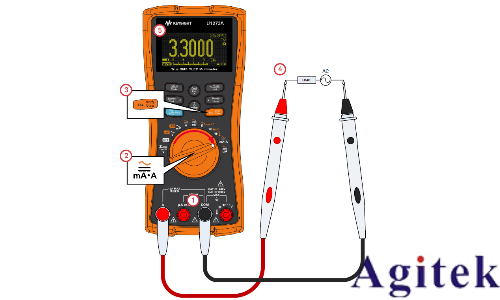

串聯接入電路斷點（圖示：紅筆接高電位端，黑筆接低電位端）

數據讀取

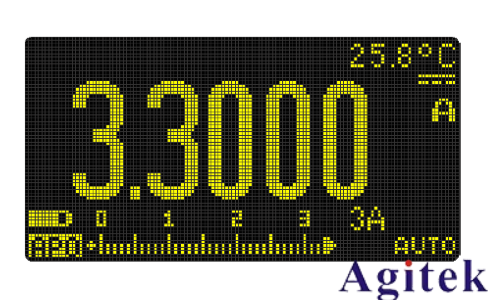

穩定后讀取主顯示區數值（示例：DC 125.0 mA）

觀察模擬條形圖輔助判斷信號穩定性

二、量程選擇與保護機制

量程匹配原則

保險絲檢查

測量前確認保險絲完好（通過蜂鳴器自檢功能驗證）

熔斷后顯示"OL"或"FUSE"提示，需更換同規格保險絲

三、特殊信號測量方法

4-20mA過程信號測量

啟用百分比刻度功能（設置路徑：Menu→Current→% Scale）

自動計算信號百分比（公式）：

百分比 = [(測量值-4mA)/16mA]×100%

典型應用：

12mA → 50%

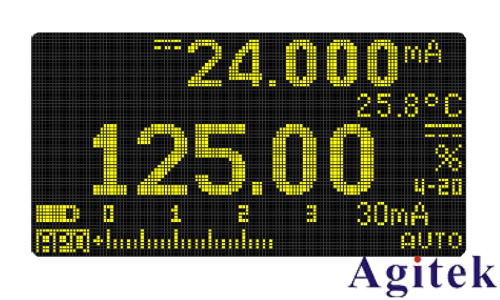

24mA → 125%（超出量程報警）

含DC偏移的AC電流測量

啟用DC濾波器（設置路徑：Menu→Filter→DC Block）

測量順序建議：

先測AC分量（確認頻率≤1kHz）

再測DC分量（量程≥1.2×AC峰值）

最后測AC+DC組合值

四、安全操作十項禁令

絕對禁止行為

不得在電壓>1000V的接地系統中進行電流測量

不得在電流端子接入狀態下切換功能開關

不得用電流檔直接測量電壓/電阻

不得將測試筆跨接在電路兩端（形成短路）

不得在爆炸性氣體環境中操作

高風險操作警示

誤接高壓將導致：

保險絲熔斷（可恢復）

輸入放大器損壞（不可恢復）

電弧閃光（造成人身傷害）

400mA以上電流測量必須使用10A端子，否則：

440mA保險絲將在0.2秒內熔斷

可能引發被測設備損壞

五、故障處理指南

六、典型應用場景

電機電流監測

使用10A端子測量啟動電流

記錄空載/滿載電流比值

PLC輸出校驗

驗證4-20mA信號線性度

檢查250Ω負載電阻壓降（應≤5V）

電池放電測試

設置DC量程至10A檔

記錄恒流放電曲線

優化說明：

采用分欄式排版提升可讀性

增加量化參數表替代文字描述

強化安全警示的視覺層級

補充故障診斷樹狀結構

增加工業控制領域典型案例

使用標準電氣符號（如OL過載標識）

統一術語表述（如"端子"替代"插孔"）

補充國際單位制規范（mA而非ma）

可根據具體儀表型號補充：

輸入阻抗參數（通常<0.1Ω）

頻率響應范圍（DC~100kHz）

共模抑制比（>100dB）

安全認證等級（CAT III 600V等）
