可以使用以下公式確定波峰因數：

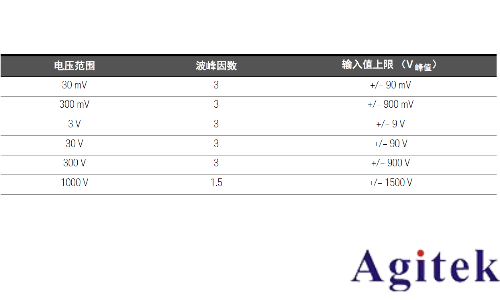

如下表所述，波峰因數在全刻度時最大為 3.0，量程為 1000 V 時除外，在該量程中，波峰因數在全刻度時為 1.5。

注意：超過峰值系數限制可能會導致讀數錯誤或讀數偏小。不要超過峰值系數限制，以避免儀器損壞和觸電風險。

如何使用萬用表測量AC電壓？

如圖2-1 所示，將萬用表設置為測量 AC 電壓。探測測試點并讀取顯示值。

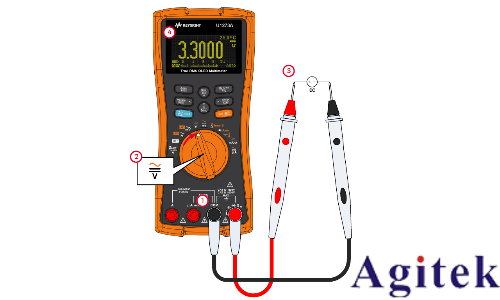

圖 2-1 使用萬用表測量 AC 電壓

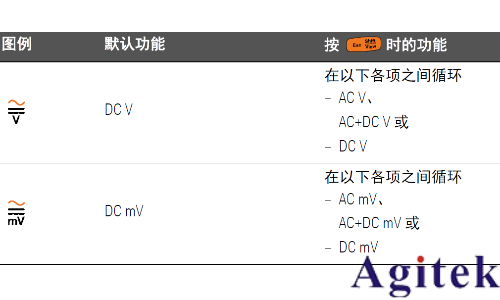

表 2-1 允許進行 AC 電壓測量的旋轉開關位置

注意：使用此萬用表測量的 AC 電壓測量值作為真 RMS（均方根）讀數返回。對于沒有DC 偏移的正弦波和其他波形（例如方波、三角波和階梯波），這些讀數準確的。

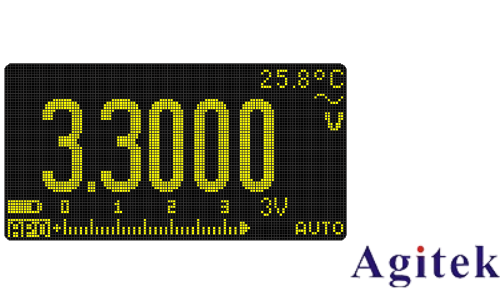

圖 2-2 AC 電壓顯示

使用 LPF （低通濾波器）功能

萬用表配備了一個 AC 低通濾波器，有助于在測量 AC 電壓或 AC 頻率時減少不需要的電噪聲。

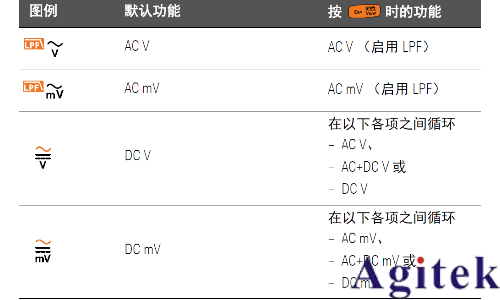

表 2-2 允許進行 AC 電壓測量（啟用 LPF）的旋轉開關位置

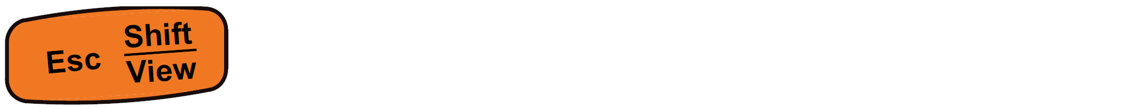

如圖2-1 所示，將萬用表設置為測量 AC 電壓。點擊按鍵

可激活 LPF 選項。萬用表繼續在選定的 AC 模式下進行測量，但現在信號通過濾波器進行轉換，阻止了超過 1 kHz 的多余電壓。探測測試點并讀取顯示。

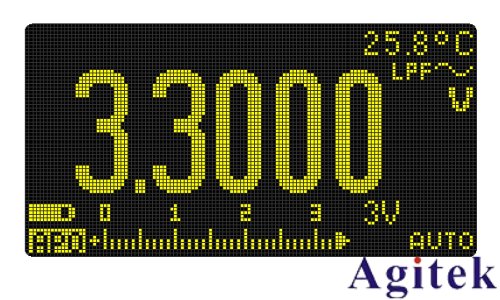

圖 2-3 帶 LPF 顯示的 AC 電壓

為了避免發生電擊或造成人身傷害，請勿使用低通濾波器選項驗證是否存在危險 AC 電壓。啟用低通濾波器時，可能出現 AC 電壓值大于所指示電壓的情況。 – 先，在濾波器關閉的情況下進行 AC 電壓測量，以檢測可能存在的危險電壓。然后，如果對測量穩定性和響應速度有要求，請選擇濾波器功能。

低通濾波器可在復合正弦波上提高測量性能，這些正弦波通常由逆變器和變頻電機驅動器生成。

如何使用萬用表測量DC電壓？

如圖2-5 所示，將萬用表設置為測量 DC 電壓。探測測試點并讀取顯示值。

圖 2-5 使用萬用表測量 DC 電壓

表 2-3 允許進行 DC 電壓測量的旋轉開關位置

注意：此萬用表可顯示 DC 電壓值及其極性。負 DC 電壓將在顯示屏左側返回一個負號。

圖 2-4 DC 電壓顯示

如何使用適用于DC測量的濾波器功能

在 DC 電壓測量模式下，從復合信號（AC+DC 組件）測量 DC 電壓和/ 或電流時，請打開濾波器功能。有關詳細信息，請參閱第145 頁上的“ 啟用濾波器” 。

濾波器功能會阻止并衰減 AC 信號，以幫助您從復合信號中讀取 DC 測量結果。例如，如果存在 AC 電壓信號（例如，應用于 3 V 量程的 AC 100 V/220 V），會產生 DC 偏差。

如果在萬用表的“ 設置” 模式下啟用濾波器，則會顯示如下：

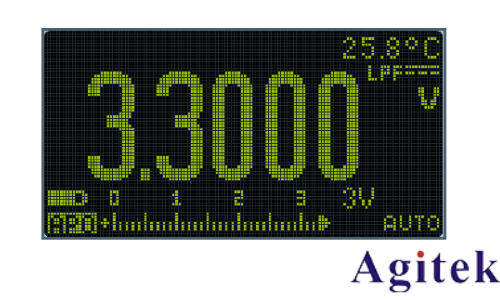

圖 2-6 適用于 DC 電壓測量的濾波器

注意：

1.為了避免發生電擊或造成人身傷害，請啟用濾波器 (LPF) 以驗證是否存在危險電壓。顯示的 DC 電壓值會受高頻率 AC 組件影響，必須進行濾波才能確保得準確的讀數。

2. 在執行測量以驗證是否存在危險 DC 電壓時，請勿啟用任何雙顯示屏選項
