1.校零

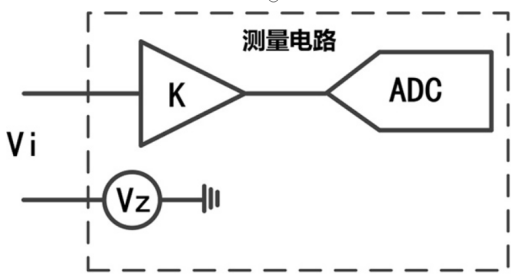

先來說明一下零點誤差對正常測量的影響，基本測量電路如下圖所示：

設外部輸入實際信號為，對于運放調理電路來說零點失調電壓會跟著信號一起放大，設零點誤差為Vz，如圖 1所示，則對放大電路來說實際收入為Vi+Vz, 經過放大后實際輸入到ADC的信號為Vadc=Kx(Vi+Vz)。

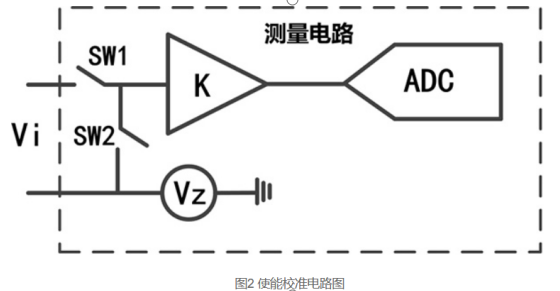

零點校準時，SW1斷開，SW2閉合，此時ADC采集到的信號為；正常采樣時SW2斷開, SW1閉合，此時ADC采集到的信號如上面分析為Vadc2=Kx(Vi+Vz)，將兩次采樣值相減，則可得：

Vadc=Vadc2-Vadc1=KxVi

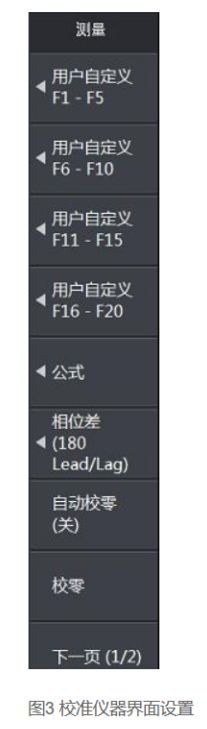

此時采集到的信號就是實際希望的信號，零點電壓被消除掉，精度更高，但是對實際輸入信號無影響。PA系列支持零點校準功能，如圖 3所示，可以點擊“校零”按鈕手動校零或開啟“自動校零”。當量程、濾波器等設置改變時需要自動重新校零。

2.消零

消零即PA的NULL功能，NULL功能并不改變實際輸入信號，只是將采集到的信號進行算術上的加減實現平移，類似于給用戶提供算術零點替代實際信號零點。如圖 4所示，測量Vdc直流上疊加的正弦信號，連接正常信號到儀器點擊“NULL”按鍵，則直流信號Vdc會做為新的零點值，采樣后呈現給用戶的是以0點為中心的正弦信號，而Vdc被消除。此時如果接入Vdc的直流信號會顯示測得的信號為0。

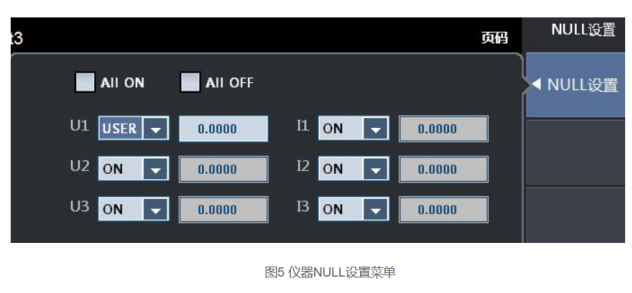

NULL功能只適合特定用戶處理一些特定信號，呈現給用戶的信號和實際信號有差別，在正常過程使用中開啟NULL功能會導致測量錯誤。PA系列功率分析儀支持NULL功能，設置圖如下，同時支持用戶輸入自定義的NULL值，在測量回路的直流成分減去設的定偏置值。

綜上述，校零功能是儀器用來消除內部測量電路零點偏差，提高測量精度，采集到的信號還是原始信號。而NULL功能則是儀器提供算術零點將信號整體平移，采集到的信號與原始信號有固定的直流偏差，適合特定應用。
