數學波形用于根據兩個或更多波形之間的操作或通過將公式應用至波形數據來創建新的波形。參考波形是為進行比 較而顯示的靜態波形記錄?？偩€波形用于查看和分析串行或并行數據。

除了系統物理內存限制之外，對可添加至波形視圖的數學、參考或總線波形沒有任何其他限制。在 Settings（設置） 欄中

1. 點擊 Math Ref Bus（數學參考總線）> Add New Math（添加新數學）、Add New Ref（添加新參考）或 Add New Bus （添加新總線）按鈕。

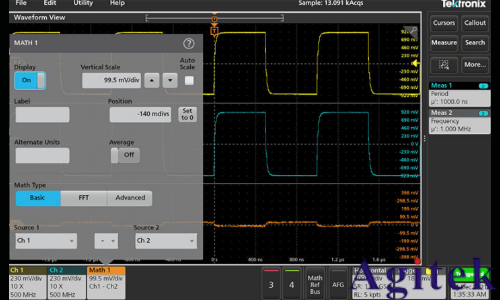

2. 儀器會將波形添加到 Waveform View（波形視圖）中，將 Waveform（波形）標記添加到 Settings（設置）欄中，并 打開配置菜單。本示例說明如何添加數學波形。

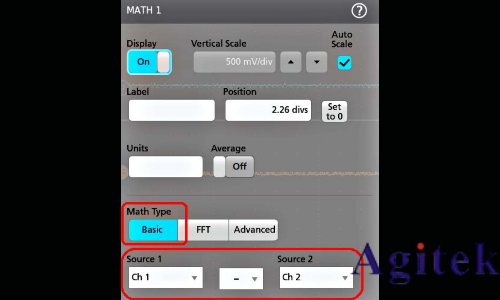

3. 使用配置菜單優化波形參數。所顯示的字段將取決于菜單中的波形和選項。選項更改將立即生效。 本例說明如何添加數學波形、使用數學 Source（源）字段將通道 1 和通道 2 選擇為波形源并將數學類型設置為 Basic（基本）數學運算，以及從通道 1 中減去通道 2。

4. 添加參考波形時，儀器將顯示 Recall（調出）配置菜單。瀏覽并選擇要調出的參考波形文件 (*.wfm)，然后，點擊 Recall（調出）按鈕。儀器顯示參考波形。

5. 雙擊要檢查或更改其波形設置的數學、參考或總線標記。請參閱配置通道或波形設置 on page 40。

6. 有關數學、參考和總線波形設置的更多信息，請點擊配置菜單標題上的幫助圖標。 7. 點擊菜單外區域可關閉菜單。
