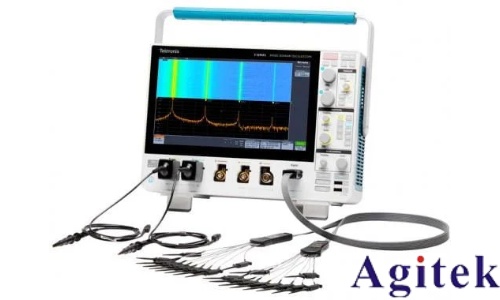

這是一篇關于Tektronix 2系列混合信號示波器MSO24和MSO22的快速入門手冊，主要介紹了儀器的安全信息、安裝配置、基本操作和維護等內容。以下是對這些核心內容的簡要概述：

1. 重要安全信息:

 常規安全概要：用戶必須遵守手冊中的信息和警告，以確保安全操作，防止人身傷害和產品損壞。

 維修安全概要：只有合格人員才能執行維修程序，維修前需閱讀維修安全概要和常規安全概要。

 避免火災或人身傷害：使用合適的電源線和交流適配器，遵守所有終端額定值，不要超過產品、探頭或附件的額定值。

 探頭和測試導線：連接探頭或測試導線前確保正確接地，使用正確的測量類別(CAT)、電壓、溫度、海拔高度和電流額定的探頭和測試導線。

2. 合規性信息:

 安全合規性：產品符合歐盟有關廢舊電子和電氣設備(WEEE)以及電池的2012/19/EU和2006/66/EC號指令所規定的相關要求。

 環境合規性：產品報廢處理需遵守相關規程，電池需根據當?shù)卣ㄒ?guī)正確處理或回收。

 使用電池電源時的安全操作事項：使用電池電源時，需連接Tektronix提供的接地線，確保儀器接地。

3. 操作要求:

 環境要求：儀器工作溫度范圍為0°C至+50°C，電池供電時工作溫度范圍為0°C至45°C，工作濕度為5%至90%（溫度不高于+30°C時）或5%至60%（溫度高于+30°C但不高于+50°C時），工作海拔不高于3000米。

 電源要求：電源電壓24VDC，電源電流2.5A。

 輸入信號要求：模擬輸入通道和輔助輸入的BNC處最大輸入電壓為300 VRMS測量類別Ⅱ，數字輸入通道的最大輸入電壓需遵照探頭額定值。

4. 安裝和配置:

 安裝選件升級許可證：選件升級許可證需通過USB存儲設備安裝，每個選件需要一個單獨的許可證文件。

 檢查附帶的附件：確保收到所有訂購物品，包括安裝和安全手冊、探頭、儀器支架、電源線等。

 將探頭連接儀器：將BNC無源探頭或電纜推入通道BNC卡口連接器中并順時針旋轉鎖定裝置。

 機架安裝選件信息：可選的機架安裝套件用于在標準設備機架中安裝示波器。

5. 熟悉儀器:

 前面板控件和連接器：包括采集控件、多功能旋鈕、觸發控件、水平控件、垂直控件、AFG/AUX OUT BNC連接器、探頭連接器等。

 后面板和側面板連接：包括數字探頭連接器、USB設備端口、LAN連接器、USB主控端口、外部機殼接地片等。

 用戶界面：觸摸屏用戶界面包含波形和繪圖、測量讀數和可訪問所有示波器功能的觸摸型控件。

6. 操作基礎:

 添加要顯示的通道波形：將信號連接至通道輸入，點擊已連接通道的Inactive Channel按鈕將通道信號添加到波形視圖中。

 配置通道或波形設置：雙擊通道或波形標記打開配置菜單，設置垂直刻度和偏置、耦合、帶寬、探頭設置等參數。

 自動設置以快速顯示波形：點擊文件>自動設置或按下前面板自動設置按鈕，儀器將自動調整水平、垂直和觸發設置以顯示觸發波形。

 如何進行信號觸發：雙擊觸發標記打開觸發配置菜單，選擇觸發類型和條件，設置觸發源和觸發事件。

7. 維護:

 檢查和清潔：用干燥不脫絨的軟布或軟毛刷清潔底座外表面，使用75%的異丙基酒精溶液清潔污垢，檢查儀器外部是否有損壞、磨損和部件缺失。

 平板顯示器清潔：使用潔凈室擦拭布或無磨料清潔布輕輕擦拭顯示器表面，避免使用磨料清潔劑或表面清潔劑。

 返回儀器進行維修：使用原來的包裝箱重新運輸包裝儀器，如需返回儀器進行維修或校準，請致電安泰測試。

這篇快速入門手冊為用戶提供了關于Tektronix 2系列混合信號示波器MSO24和MSO22的安全、操作和配置等方面的詳細信息，幫助用戶正確安裝、使用和維護儀器，確保高效、安全的操作。
