您可通過以下方式選擇輸出鋸齒波：

在連續波設置界面，點擊“波形類型”項下拉菜單選擇“鋸齒波”。

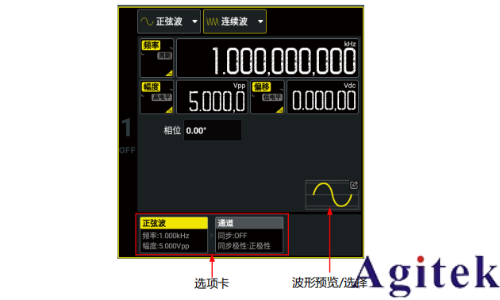

在連續波設置界面，點擊“波形預覽/選擇”區，在打開的內建波形選擇菜單中點擊 Ramp。

按下前面板 Ramp按鍵。

進入鋸齒波的設置界面后，您可通過如下操作配置通道輸出不同鋸齒波。

設置頻率/周期

點擊 頻率/周期 切換鍵，切換到頻率設置，此時切換鍵上“頻率”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置鋸齒波頻率。鋸齒波頻率默認為 1 kHz，分辨率 1 μHz。再次點擊此鍵可切 換至周期的設置，周期=1/頻率。

設置幅度/高電平

點擊 幅度/高電平 切換鍵，切換到幅度設置，此時切換鍵上“幅度”高亮顯示。點擊對應輸入框，通過彈出的虛擬數字鍵盤設置鋸齒波幅度。幅度支持的單位有 Vpp、Vrms 和 dBm（高阻時不支持）。鋸齒 波幅度默認為 5 Vpp，幅度范圍受“阻抗”和“頻率/周期”設置的限制 。

再次點擊此鍵切換至高電平設置，高電平=偏移+幅度/2。高電平設置范圍與低電平設置值有關：（高電平-低電平）不超出幅度當前可設置范圍。

設置偏移/低電平

點擊 偏移/低電平 切換鍵，切換到偏移設置，此時切換鍵上“偏移”高亮顯示。點擊對應輸入 框，通過彈出的虛擬數字鍵盤設置鋸齒波偏移。鋸齒波偏移可設范圍受“阻抗”和“幅度/高電平”限制，默認為 0 Vdc。

再次點擊此鍵切換至低電平設置，低電平=偏移-幅度/2。低電平設置范圍與高電平設置值有關：（高電平-低電平）不超出幅度當前可設置范圍。

提示

幅度和偏移，高電平和低電平成對出現。例如當切換到偏移設置時，“幅度/高電平”將自動切換為幅度設置。

設置起始相位

點擊 相位 項的輸入框設置起始相位，起始相位范圍為-360°~360°，默認值為 0°，分辨率為0.01°。

設置對稱性

對稱性定義為，鋸齒波波形處于上升期間所占周期的百分比，如下圖所示。該參數僅在選中鋸齒波時有效。

點擊 對稱性 項的輸入框設置對稱性，對稱性的可設置范圍為 0%至 100%，默認值為 50%，

分辨率 0.1%。

通道設置

除上述設置，您還可以在連續波 界面點擊通道選項卡切換到通道設置界面，配置與該通道輸

出相關的參數。

打開通道輸出

請參考“輸出正弦波”一節的打開通道輸出 。
