信號路徑補償

信號路徑補償 (SPC) 可修正由于溫度變化和/或長期漂移引起的直流誤差。每當環境溫度改變超過

10 °C 時都應運行 SPC，如果使用每分度 5 mV 的垂直設置或更低時，應每周運行一次。否則，可

能導致示波器不能達到這些每分度伏特設置處所保證的性能水平。

要補償信號路徑，請執行下列操作：

1. 將示波器預熱至少 20 分鐘。刪除 從通道輸入的所有輸入信號（探頭的和電纜的）。輸入信號的交流分量對 SPC 具有不良影響。

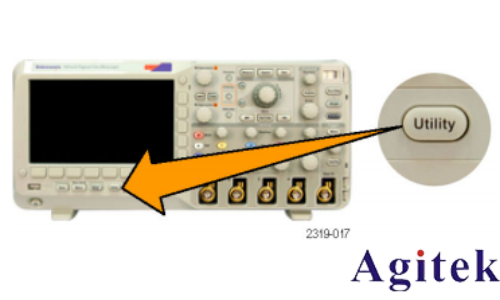

2. 按下 Utility。

3. 按“輔助功能頁面”。

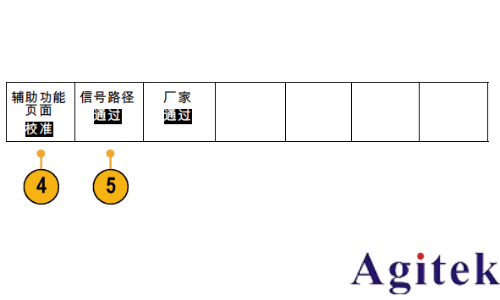

4. 旋轉通用旋鈕 a 選擇“校準”。

5. 在下方 bezel 菜單中按“信號路 徑”。

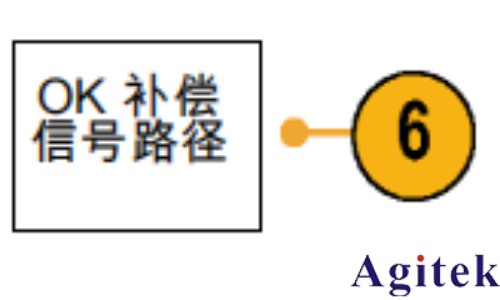

6. 在出現的側面 bezel 菜單中按“OK 補償信號路徑”。

當校準完成時，示波器會顯示一條 消息。按 Menu Off（菜單關閉）按鈕清除此消息。

7. 校準后，請驗證下方 bezel 菜單上

的狀態指示器是否顯示“通過”。

如果未顯示，請重新校準示波器或 將其交給合格的維修人員修理。

維修人員使用廠家校準功能，用 外部信源校準示波器的內部電壓基準。

升級固件

要升級示波器的固件，請執行以下操作：

1. 打開 Web 瀏覽器訪問 www.tektronix.com/software 。 前 進 到software finder（ 軟件查 找） 部 分。將適用的示波器最新固件下載到 PC 上。

解壓文件并將 firmware.img 文件復制到 USB 閃存驅動器的根文件夾內。

2. 關閉示波器的電源。

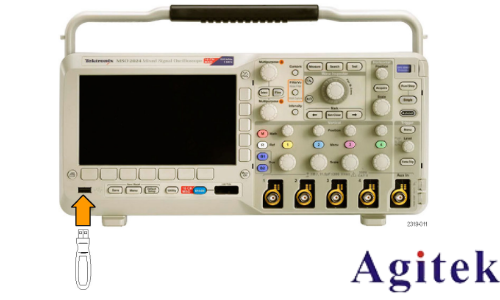

3. 將 USB 閃存驅動器插入示波器前面 板的 USB 端口。

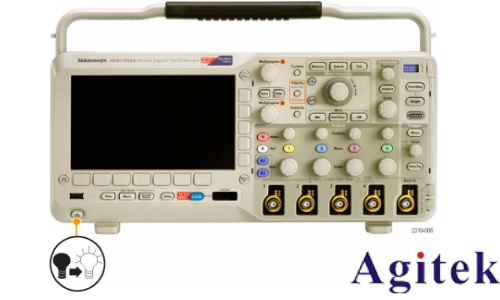

4. 打開示波器電源。示波器自動識別并 安裝更換固件。

如果示波器未安裝固件，請重新運行該過程。如果問題仍然存在，請嘗試其他型號的 USB 閃存驅動器。最后 如果需要，請聯絡合格的服務人員。

5. 關閉示波器電源并移除 USB 閃存驅動器

6. 打開示波器電源。

7. 按下 Utility。

8. 按“輔助功能頁面”。

9. 旋轉通用旋鈕 a 選擇“配置”。

10.按“關于”。示波器顯示固件版本號。

11.確認版本號與新固件匹配。
