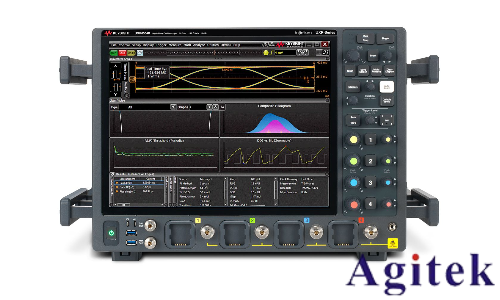

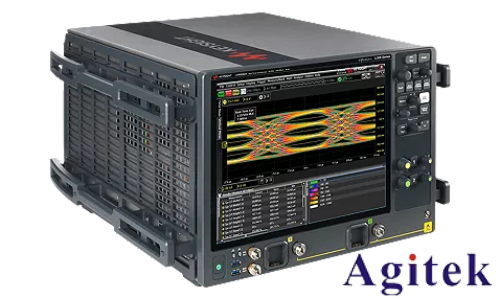

在高速數字設計、5G通信及半導體研發領域，信號完整性與測量精度是突破技術瓶頸的核心挑戰。是德科技Infiniium V系列示波器憑借磷化銦（InP）集成電路制程、100飛秒級抖動控制及33GHz實時帶寬，重新定義了高速信號測量的性能邊界，成為工程師攻克復雜測試難題的“終極武器”。

磷化銦制程：突破帶寬與噪聲的物理極限

Infiniium V系列采用專有的InP半導體工藝，將實時帶寬提升至33GHz，較傳統硅基工藝實現2倍性能躍升。這一突破使工程師能夠直接捕獲PCIe 6.0（64 GT/s）、USB4（40 Gbps）等高速總線的基帶信號，避免傳統分頻測量導致的相位失真。同時，InP制程賦予示波器超低噪聲特性：在50 mV/div量程下，本底噪聲低至1.04 mVrms，較同類產品降低40%，確保眼圖測量中眼高誤差小于2%，滿足800G光模塊研發的嚴苛要求。

100飛秒級抖動控制：洞察信號的“微觀世界”

示波器固有抖動是限制測量精度的關鍵因素。Infiniium V系列通過硬件級時間基準優化，將固有抖動壓縮至100飛秒，僅為行業平均水平的1/5。這一特性在分析電源完整性（PDN）阻抗諧振、SerDes芯片時鐘抖動時至關重要——例如，在測量10 GHz射頻信號的相位噪聲時，其抖動底噪可低至-170 dBc/Hz，幫助工程師精準定位0.1%幅度的微弱諧波干擾。

33GHz帶寬與2 Gpts存儲：完整捕獲瞬態信號

配合80 GSa/s采樣率與2 Gpts深存儲，V系列可無損捕獲持續時間達25 μs的高速信號跡線。在測試氮化鎵（GaN）功率器件的開關瞬態時，其能同時記錄100 ns級上升沿與毫秒級熱弛豫過程，避免傳統示波器因存儲深度不足導致的信號截?cái)?。此外?60位硬件串行觸發功能支持對USB 3.2（128b/132b編碼）符號進行逐比特觸發，觸發延遲低于500 ps，顯著提升協議調試效率。

混合信號與探測系統：構建完整測試生態

V系列混合信號型號提供4個模擬通道與16個數字通道，邏輯通道采樣率達20 GSa/s，可同步分析DDR5內存的時鐘、數據及控制信號，時序誤差小于10 ps。配套的N7000A InfiniiMax III+探頭系統支持單端、差分及共模信號一鍵切換，帶寬覆蓋8 GHz至30 GHz，磁吸式連接設計使探頭更換時間縮短至2秒，大幅提升測試吞吐量。

應用場景與價值

半導體研發：33 GHz帶寬與低噪聲特性支持GaN、SiC器件的開關損耗測量，助力第三代半導體技術落地。

5G基站測試：100 fs抖動控制可精準分析256-QAM調制信號的EVM（誤差矢量幅度），確保射頻前端線性度達標。

高速總線合規：內置PCIe 6.0、USB4、100G Ethernet等協議測試套件，一鍵生成符合標準要求的HTML報告，縮短認證周期50%以上。

是德Infiniium V系列示波器以InP制程、飛秒級抖動控制及33 GHz帶寬為核心，構建了從信號捕獲到深度分析的完整解決方案。對于追求“零誤差”測量的高端研發場景，它不僅是工具，更是突破技術邊界的“信號顯微鏡”。
