為了應對車載以太網一致性測試難點，通常會使用示波器等專業測試設備來幫助克服這些痛點 和挑戰，因?yàn)樗鼈兲峁┝吮匾臏y(cè)量精度、分析功能和靈活性，RIGOL生產的DS70000示波器和汽車以太網一致性分析選件(DS70000-AUTOENTC)，搭配汽車以太網夾具配件(TFAENET-STP)，為汽車以太網一致性測試提供了配置靈活，操作便捷的測試解決方案。

 RIGOL100M/1000M 車載以太網物理層電氣接口一致性測試主要采用的測試標準為 IEEE802.3bw(100BASE-T1)、IEEE802.3bp(1000BASE-T1)、OPEN Alliance TC8 （100Base-T1），主要評估車載以太網的電氣特性。測試的內容主要包括常規測試項∶ 傳輸 衰落、傳輸失真、傳輸時鐘抖動（Master&Slave）、傳輸功率譜密度、傳輸時鐘頻率、MDI 回?fù)p，還有其他的測試項∶MDI 模式轉換損耗、共模輻射等。

測試設備

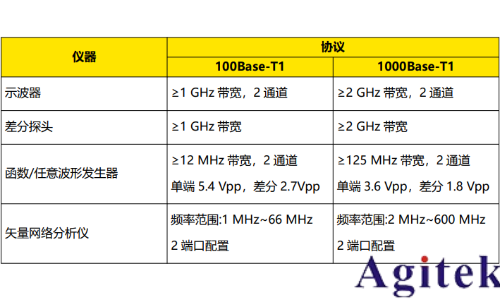

測試過程中，需要用到的儀器主要有示波器、矢量網絡分析儀（VNA）、一致性分析軟件、 夾具等，夾具連接在被測設備（DUT）和示波器之間，起到電路轉換的作用，不同測試設備需 要的設備性能也有所不同：

測試流程

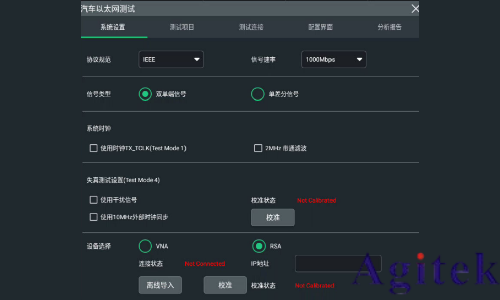

方案配置后便可以參照如下操作流程完成測試： 在“汽車以太網測試”菜單中點擊“系統設置 ”進入子菜單如下圖所示，可對被測的信號類 型及各測試項的不同測量方案進行選擇和配置。通過“協議規范”和測試“信號速率”下拉菜 單，選擇測試協議規范和信號速率。

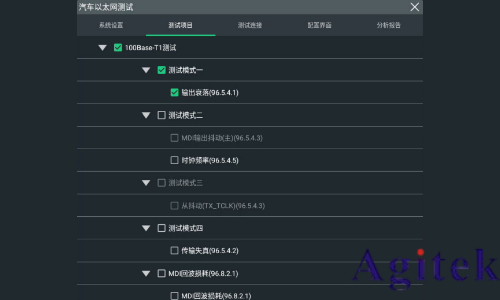

確定測試信號的協議和速率后，點擊“測試項目”可進入選擇測試項目子菜單，選擇需要進行 的測試項目，例如可以選擇 100Base-T1 的測試模式四的“傳輸失真”測試。

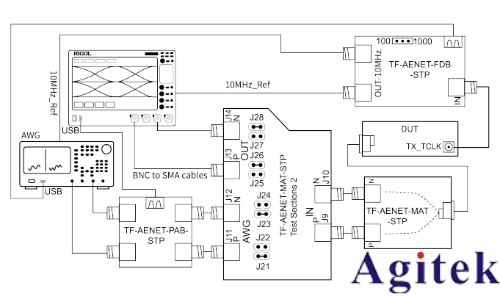

在指定測試項并完成相關配置之后，進入“測試連接”子菜單可查看當前測試的連接圖，按照 連接圖完成設備連接。如圖為傳輸失真連線圖，在傳輸失真中測試中，需要使用函數信號發生 器輸出對應信號作為干擾源接到夾具上。

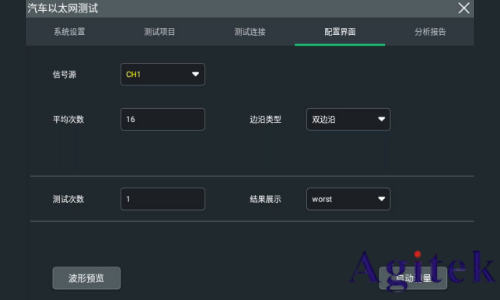

完成設備連接后點擊“配置界面”完成信源等設置配置，確認無誤后點擊“波形預覽”和“啟 動測量”，完成測試。

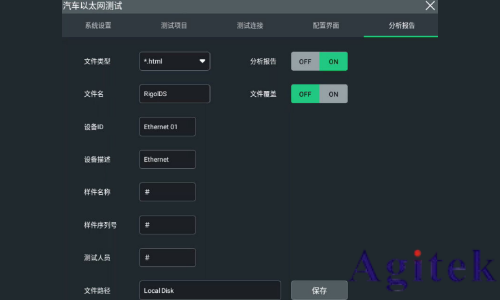

按照步驟連接測試后可生成測試報告，根據需求查看和保存測試報告并下載到本地進行詳細分 析。

一致性測試分析報告

總結

RIGOL 車載以太網一致性測試技術優勢：

支持 IEEE 和 OPEN 聯盟的標準化協議，測試覆蓋范圍廣泛。 - IEEE 802.3bw，100BASE-T1，100 Mbps - Alliance TC8，100BASE-T1，100 Mbps - IEEE 802.3bp, 1000BASE-T1, 1 Gbps

支持靈活配置多種測試場景，構造多個測試項目組合，一次完成多項測試。

 示波器的測試操作界面提供測試設備連接與測試步驟，引導用戶完成測試。

 支持預覽測試波形，提前判斷測試的準確性和有效性。

支持生成自定義的 HTML 測試報告，包含測試結論和具體的測量值。

提供全套的測試設備及所需附件，并配套使用說明，全方位指導測試操作。

RIGOL 車載以太網解決方案適用于各種汽車制造商、一級供應商、芯片組廠商以及其他相關 行業，它們可以幫助這些企業快速驗證和調試車載以太網器件，確保產品符合 IEEE 和 OPEN 聯盟的要求，同時加快產品上市時間。
