一、平臺架構：鳳凰座與UltraVision II的雙重賦能

MSO8000系列基于RIGOL自主研發的"鳳凰座"芯片組與UltraVision II技術平臺構建，實現了：

前端信號保真度：12bit ADC垂直分辨率（啟用HiRes模式）

信號處理效率：FPGA+ASIC協同架構，支持實時硬件運算

系統擴展性：模塊化設計便于功能升級與維護

二、核心性能參數解析

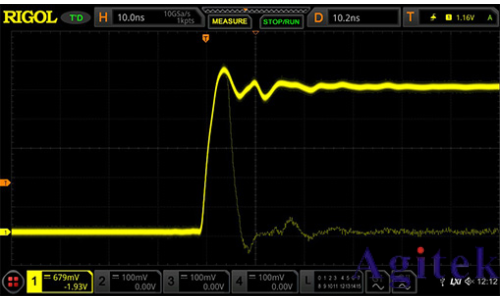

1. 帶寬與采樣率：突破速度極限

模擬帶寬：200MHz-2GHz（軟件可升級至2GHz全帶寬）

采樣率：10GSa/s（等效雙通道模式）

時間分辨率：

最小時基1ns/div時達100ps

啟用超分辨率模式可至2ps（需配合硬件插值）

典型應用：

GaN器件開關特性分析

高速串行總線（PCIe Gen5/USB4）信號驗證

激光脈沖時域測量

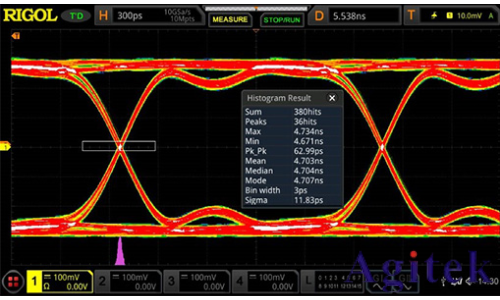

2. 眼圖分析：數字信號質量可視化

功能特點：

支持NRZ/PAM4信號眼圖生成

眼高/眼寬/抖動自動測量

模板測試（Mask Testing）與通過/失敗判定

優勢場景：

高速背板連接器驗證

光模塊生產測試

FPGA時鐘抖動評估

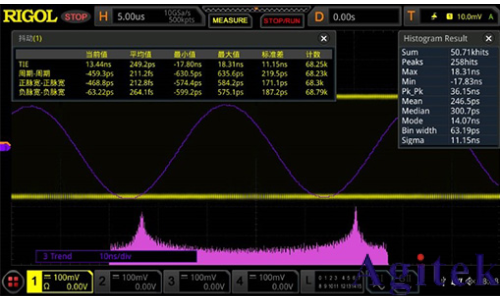

3. 抖動分析：從統計到溯源

三維度分析體系：

工程價值：

識別電源噪聲耦合路徑

優化PCB布局降低串?dāng)_

驗證時鐘樹設計裕量

4. 捕獲效率：600,000wfms/s的調試革命

技術突破：

專利級Segmented Memory架構

智能觸發預處理算法

硬件加速波形壓縮技術

調試效率對比：

三、存儲系統：深度與靈活性的完美平衡

1. 500Mpts深存儲的三大應用模式

2. 硬件波形錄制：45萬幀的時空膠囊

創新技術：

觸發標記時間戳（精度±100ps）

幀間間隔可調（10ns-10s）

支持事后縮放與測量

典型應用：

捕獲電源啟動瞬態過程（>1000個周期）

分析電機控制PWM調制特性

記錄雷達脈沖序列

四、系統擴展與生態整合

1. 探頭接口兼容性

標準配置：

4通道×RIGOL標準接口（兼容PVP/RP系列探頭）

1×TekProbe BNC接口（通過T2R1000適配器）

擴展能力：

支持最大8通道混合信號分析（需選配邏輯探頭）

兼容16bit高精度電壓探頭（如RP1000HD系列）

2. 軟件生態協同

上位機套件：

Ultra Power Analyzer（電源分析）

Ultra Sigma（抖動/眼圖分析）

Ultra Scope（遠程控制與自動化測試）

編程接口：

SCPI命令集

MATLAB/Python驅動庫

LabVIEW VI模塊

五、典型應用場景

1. 電力電子測試

關鍵測量：

MOSFET開關損耗（Eon/Eoff）

輸出紋波RMS值（20MHz帶寬限制）

環路穩定性（Bode圖自動生成）

配置建議：

探頭組合：RP1000D差分探頭+RP1000C電流探頭

分析工具：UPA-DS電源分析套件

2. 高速數字設計驗證

測試流程：

眼圖模板測試（符合IEEE 802.3bj標準）

抖動成分分解（RJ/DJ/PJ）

預加重/去加重效果評估

配置建議：

啟用12bit HiRes模式提升信噪比

使用分段存儲捕獲突發信號

3. 科研與前沿技術

特殊功能支持：

光脈沖寬度測量（<50ps分辨率）

量子比特控制信號驗證

太赫茲時域光譜分析

六、技術選型指南

升級建議：

預算有限但需未來擴展：選擇基礎型號+軟件升級包

多通道需求：考慮MSO8000系列+MSO-LOGIC邏輯探頭組合

自動化測試場景：配置RPA246偏移校準夾具+上位機軟件
