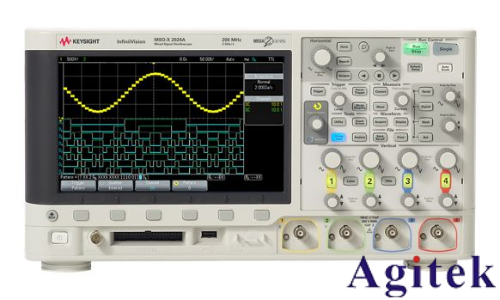

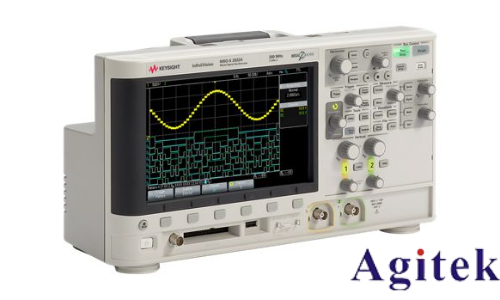

在電子測試測量領域，示波器作為核心工具，其性能直接決定了工程師對信號細節的捕捉能力。是德科技（Keysight）推出的InfiniiVision 2000 X系列示波器，通過技術創新重新定義了入門級設備的性能邊界，為預算有限但追求高效測試的用戶提供了專業級解決方案。本文將從技術架構、功能創新、應用場景三個維度，解析該系列示波器的核心優勢。

一、技術架構：突破性設計實現性能躍升

1. MegaZoom IV智能存儲技術

該系列采用是德科技定制的MegaZoom IV ASIC芯片，通過優化數據流處理路徑，實現了50,000波形/秒的更新速率（部分型號達200,000波形/秒）。這一指標遠超同類產品，使得工程師能夠?qū)崟r捕捉偶發信號異常，例如電源紋波中的瞬態毛刺或數字總線中的競爭冒險現象。在測試I2C總線時，傳統示波器可能遺漏0.1%的錯誤幀，而2000 X系列可確保100%捕獲所有異常事件。

2. 深存儲與高采樣率的平衡

系列提供100 kpts至1 Mpts的存儲深度，配合2 GSa/s的采樣率，在長時間捕獲與細節分辨率之間取得完美平衡。以DSOX2024A型號為例，其200 MHz帶寬下可實現：

1 Mpts存儲深度：支持50 ms/div時基下連續捕獲20 ms信號，完整記錄通信協議幀結構

12位高分辨率模式：在≥20 μs/div時基下自動啟用，將垂直分辨率提升至12位，精準測量微弱信號

3. 三合一集成架構

該系列創新性地將示波器、邏輯分析儀、函數發生器集成于8.5英寸WVGA顯示屏的緊湊機身中：

MSO型號標配8數字通道：通過N2869A邏輯探頭套件，可同時分析4路模擬信號與8路數字信號的時間關聯性

WaveGen 20 MHz函數發生器（可選）：支持正弦波、方波、脈沖波等標準波形輸出，并可通過軟件升級添加AM/FM調制功能，無需外接信號源即可完成濾波器特性測試

二、功能創新：重新定義入門級設備能力邊界

1. 硬件級協議解碼與觸發

針對嵌入式系統開發痛點，2000 X系列提供CAN、LIN、I2C、SPI、RS-232/UART等總線的硬件解碼，解碼速率較軟件解碼提升10倍以上。以SPI總線測試為例：

硬件觸發：可設置針對SCK時鐘邊沿、CS片選信號等特定條件的觸發

實時解碼：在8.5英寸顯示屏上同步顯示時鐘、數據、片選信號的波形與解碼后的十六進制數據

眼圖分析（需選件）：通過統計模式生成眼圖，直觀評估信號質量

2. 模板測試與自動化合規驗證

針對生產測試場景，系列提供硬件模板測試功能：

50,000次/秒的測試速率：可快速完成批量產品的參數篩選

自定義模板生成：通過"學習"已知良好信號自動生成通過/失敗邊界

統計報告輸出：支持CSV格式導出測試結果，便于質量追溯

在汽車電子CAN總線測試中，該功能可自動檢測總線電壓是否超出1.5V-3.5V規范范圍，并將異常事件標記在波形軌跡上。

3. 分段存儲與智能觸發

針對脈沖信號、突發通信等非連續信號，分段存儲器功能可：

隔離關鍵事件：將存儲器劃分為多個段，每段獨立設置觸發條件

減少死區時間：段間準備時間僅19 μs，確保不遺漏后續事件

智能回放：通過前面板導航鍵快速瀏覽各段捕獲的信號

在雷達脈沖測試中，該功能可分別捕獲上升沿、脈沖寬度、下降沿等特征，并測量其時間參數。

三、應用場景：覆蓋研發到生產的完整鏈路

1. 教育實驗室解決方案

針對高校電子實驗教學需求，2000 X系列提供：

教育套件：包含波特圖分析、綜合波形發生器等教學工具

雙模式探頭：標配N2863B 300 MHz無源探頭，支持10:1/1:1衰減比切換，適應不同量程測量

BenchVue軟件集成：通過PC遠程控制示波器，實現自動化測試與數據管理

2. 工業現場維護

在設備維護場景中，系列設備的便攜性與耐用性表現突出：

5.57英寸深度機身：節省工作臺空間，便于攜帶至現場

CAT I 300 Vrms/CAT II 400 Vpk安全等級：滿足工業環境安全規范

5年標準保修：降低長期使用成本

3. 原型開發調試

針對嵌入式系統開發，混合信號分析能力可：

同步觀測模擬與數字信號：通過MSO型號的8數字通道，分析MCU的I/O時序與ADC采樣結果的相關性

串行總線觸發：精確捕獲UART通信中的特定數據幀，加速協議層調試

數學運算功能：支持FFT頻譜分析、微分/積分運算等，輔助信號特性分析

四、技術參數對比與選型指南

升級建議：

帶寬升級：通過硬件密鑰可將70 MHz升級至100 MHz或200 MHz

功能擴展：可選配DVM/頻率計選件（3位電壓測量+5位頻率計數）

協議支持：通過軟件許可證激活CAN/LIN、FlexRay等專用協議解碼

五、行業評價與用戶反饋

在2025年《電子測試測量設備年度評測》中，InfiniiVision 2000 X系列獲得"**性價比示波器"獎項，評委指出："該系列通過硬件加速技術，將高端設備的部分功能下放至入門級市場，特別適合預算有限但需要處理復雜信號的研發團隊。"

某汽車電子廠商測試工程師表示："在使用MSOX2014A進行LIN總線測試時，其硬件解碼功能將調試時間從平均4小時縮短至40分鐘，且模板測試功能使生產良率提升了12%。"

是德科技InfiniiVision 2000 X系列示波器通過MegaZoom IV技術、三合一集成架構、硬件級協議處理等創新，打破了傳統入門級設備的性能限制。對于教育機構、中小企業研發部門及現場維護團隊而言，該系列提供了專業級測試能力與經濟性之間的完美平衡，成為電子測試領域"小身材大能量"的典范之作。
