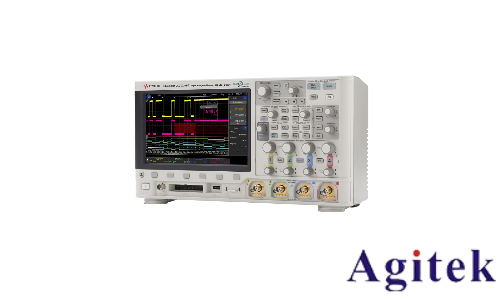

是德示波器DSOX3034A作為高精度電子信號測試儀器，其校準對于確保測量結果的準確性和設備穩定性至關重要。本文將詳細介紹DSOX3034A的校準步驟及注意事項，幫助用戶規范操作，提升測試可靠性。

一、校準前準備

1. 環境檢查：確保工作環境無強磁場干擾（遠離大功率電機、變壓器），溫度控制在15℃~30℃，濕度≤80%RH，避免內部元件受潮。

2. 附件確認：檢查標配附件是否齊全，包括N2873A 500MHz無源探頭、BNC校準電纜、電源線及用戶手冊。

3. 預熱處理：連接穩定電源，預熱示波器至少30分鐘，使其達到**工作狀態。

二、基礎校準步驟

1. 水平校準

開機后進入菜單（MENU）→“校準”→“水平校準”。

使用內置校準信號調整掃描線至與水平刻度線平行，并調節亮度與聚焦旋鈕使波形清晰。

2. 垂直校準

將探頭衰減比設置為1:1（禁用×10或×100倍衰減）。

連接探頭至示波器“CAL”校準接口（通常輸出5V方波），按下“AUTOSET”鍵自動調整垂直靈敏度。

調整探頭末端補償電容，直至屏幕顯示的方波波形平坦無畸變（頂部與底部水平）。

3. 觸發校準

設置觸發源為“CH1”，調整觸發電平使波形穩定顯示。若使用外部觸發，需確保觸發信號與輸入信號相位同步。

三、高級校準項目（可選）

1. 時間基準校準：使用外部10MHz參考源比對示波器內部時鐘偏差，若偏差超±20ppm需聯系授權維修中心調整。

2. 探頭補償校準：每6個月檢查探頭衰減精度，對比示波器讀數與標準信號源輸出值，誤差>3%時需微調補償電容。

四、注意事項

1. 安全規范：

禁止輸入超過探頭耐壓值（如N2873A為300VRMS）的信號。

校準過程中避免觸碰裸露探頭觸點，防止靜電損傷。

2. 操作要點：

測試線盡量縮短，探極靠近被測點以防波形畸變。

定期（每月或每次使用前）進行自校，保存校準結果至示波器內存。

3. 維護建議：

每年由是德認證機構進行工廠校準（出廠證書附1年質保）。

清潔時使用防靜電布，禁用有機溶劑。

五、校準驗證

完成校準后，輸入已知標準信號（如1kHz正弦波），對比示波器測量值與信號源輸出值，誤差在允許范圍內（通常±3%）即校準成功。若結果異常，需重新校準或聯系專業維修。

規范校準是保障示波器長期穩定運行的基礎。通過嚴格的校準流程和定期維護，DSOX3034A將持續為電子測試提供精準數據支持。
