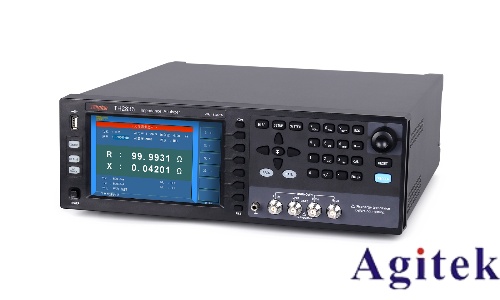

同惠TH2830作為一款高性能LCR測試儀，在高頻場景下實現精準測量對電子研發與生產至關重要。本文從硬件優化、軟件校準、測試環境控制及參數設置等方面，總結提升測試精度的實用技巧。

一、硬件系統優化：從源頭減少誤差

1. 選用高精度測試夾具

高頻測試時，寄生參數影響顯著。優先選擇四端開爾文（4TOS）夾具，通過獨立電流/電壓路徑消除線纜及接觸電阻。對于1MHz以上場景，建議使用低寄生電感的SMD夾具（<0.2nH），確保高頻電容測量精度。

2. 信號源與ADC升級

TH2830內置高精度DDS信號源，建議將頻率分辨率設定為0.01Hz，確保測試頻率穩定性優于0.001%。搭配24位ΔΣ型ADC（動態范圍120dB），可增強微弱信號檢測能力，降低量化誤差。

3. 屏蔽與接地設計

采用雙層屏蔽機箱（內層銅箔+外層穆金屬），并優化接地系統（儀器地、信號地、電源地分開布線），有效抑制外界電磁干擾（如工頻、射頻干擾）。測試平臺遠離大功率設備，必要時使用電磁屏蔽室。

二、軟件算法與校準技術

1. 數字濾波與誤差補償

引入IIR/FIR濾波器濾除工頻諧波干擾，結合內置溫度傳感器建立三維誤差補償模型，實時修正溫度漂移。例如，通過機器學習分析歷史數據，動態調整激勵電平與積分時間，優化信噪比。

2. 定期自動校準

使用0.01%精度標準電容定期校準全量程，采用最小二乘法優化校準系數。建議每24小時進行一次短路/開路校準，確保系統零點穩定性。

三、測試參數精細化設置

1. 頻率與電平匹配

根據待測元件頻率特性選擇測試頻率：1pF~100nF選100kHz~10MHz，100nF~10μF選1kHz~100kHz。同時，設置合適測試電平（通常0.5Vrms~2Vrms），避免信號過載或靈敏度不足。

2. 量程與平均次數調整

自動量程模式下，儀器會根據預估值選擇檔位，但高頻測試時建議手動選擇接近量程，減少檔位切換誤差。增加平均次數（如10次以上）可平滑隨機噪聲，但需權衡測試速度與精度。

四、操作規范與注意事項

測試前確保夾具清潔、接觸良好，避免氧化層引入接觸電阻；

被測元件脫離電路板單獨測試，防止周邊元件寄生參數干擾；

高頻測試時縮短線纜長度（<30cm），選用低損耗同軸電纜。

實際案例驗證：某實驗室通過優化線纜長度、增加屏蔽層并啟用誤差補償模型，將10pF電容測量誤差從3.2%降至±0.3%。通過多維協同優化，TH2830高頻測量精度可提升至0.05%以內，滿足精密科研與高端制造需求。掌握以上技巧，用戶可充分發揮儀器性能，實現更精準的高頻阻抗分析。
