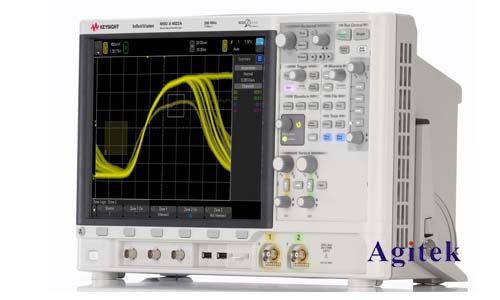

在現代電子產品中，射頻（RF）電路的設計和調試至關重要，其性能直接影響著產品的整體質量和用戶體驗。而示波器作為射頻電路調試中不可或缺的測量儀器，其性能直接影響著調試的效率和精度。是德DSOX4024A示波器，憑借其高帶寬、高采樣率和豐富的分析功能，成為眾多射頻工程師的首選。本文將通過一個實際案例，展現DSOX4024A在射頻電路調試中的強大能力。

　　我們的案例是一個基于LMH6703的射頻放大器電路。該電路的工作頻率為2.4GHz，要求具有較高的增益、良好的線性度以及較低的噪聲系數。在調試過程中，我們面臨著幾個關鍵挑戰：信號完整性驗證、噪聲源定位以及非線性失真分析。

　　1.信號完整性分析:

　　首先，我們需要驗證輸入和輸出信號的完整性，確保信號沒有在傳輸過程中發生明顯的衰減、畸變或反射。DSOX4024A的高帶寬(2GHz)和高采樣率使得我們可以清晰地觀察到信號的細節，包括上升沿、下降沿以及可能的毛刺。通過對輸入輸出波形的比較分析，我們能夠快速識別潛在的信號完整性問題，例如PCB走線不合理導致的反射或干擾。圖1顯示了輸入和輸出信號波形，我們可以通過測量上升/下降時間、過沖/下沖等參數，評估信號的完整性。(此處應插入輸入輸出信號波形圖1)

　　2.噪聲源定位:

　　射頻放大器電路對噪聲非常敏感，任何噪聲的引入都會降低電路的性能。DSOX4024A提供了多種噪聲分析工具，例如頻譜分析、時間域分析以及相關的數學運算功能。通過對輸入輸出信號進行頻譜分析，我們可以識別出各種噪聲源，例如電源噪聲、熱噪聲以及來自外部的干擾。利用示波器的數學運算功能，例如FFT變換，我們可以將時域信號轉換為頻域信號，從而更方便地識別和分析噪聲成分。通過逐個排除法，我們最終定位并消除了一個來自電源的噪聲源，顯著改善了電路的信噪比。(此處應插入頻譜分析圖2)

　　3.非線性失真分析:

　　非線性失真會造成信號畸變，降低電路的性能和可靠性。DSOX4024A可以進行多種非線性失真分析，例如諧波失真分析和互調失真分析。通過這些分析，我們可以量化電路的非線性失真程度，并據此優化電路設計。例如，我們可以通過調整放大器的偏置電壓或選擇合適的元器件來降低諧波失真。(此處應插入諧波失真分析圖3)

　　4.DSOX4024A的其他優勢:

　　除了上述功能外，DSOX4024A還具備一些其他優勢，例如：

　　強大的觸發功能:精確的觸發功能確保了對關鍵信號的準確捕獲。

　　多種測量功能:提供了豐富的測量工具，方便用戶快速獲得所需參數。

　　直觀的界面:用戶友好的界面使得操作簡單便捷。

　　豐富的軟件功能:強大的軟件平臺提供了強大的后處理和分析功能。

　　通過這個實際案例，我們充分展現了是德DSOX4024A示波器在射頻電路調試中的強大能力。DSOX4024A的高帶寬、高采樣率以及豐富的分析功能，極大地提高了我們的調試效率，縮短了調試時間，并最終幫助我們獲得了一個性能優異的射頻放大器電路。它在信號完整性分析、噪聲分析以及非線性失真分析等方面發揮了關鍵作用，是射頻電路設計工程師的得力助手。在未來的射頻電路設計和調試工作中，我們將繼續充分利用DSOX4024A的強大功能，為開發更高性能、更可靠的射頻電路提供有力保障，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
