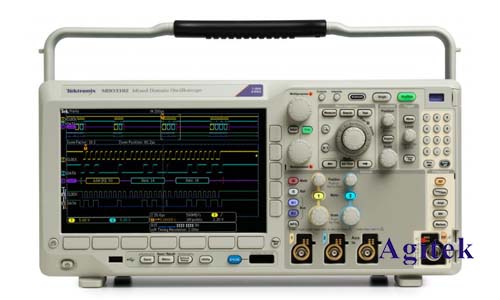

作為一款功能強大的混合域示波器，泰克MDO3014在各種電子測試和測量應用中扮演著關鍵角色。其精確的觸發功能是確保準確信號采集和分析的關鍵因素之一。然而，許多用戶對于MDO3014的觸發靈敏度設置感到困惑，甚至對其影響測量結果的機制缺乏深入理解。本文將深入探討MDO3014的觸發靈敏度設置，力求以清晰易懂的方式。

　　一、觸發靈敏度的概念與重要性

　　觸發靈敏度指的是示波器觸發系統對輸入信號的響應能力。它決定了示波器能夠捕捉到多弱的信號。靈敏度設置過高，可能會導致觸發丟失，漏掉一些重要的信號細節，甚至完全無法觸發；靈敏度設置過低，則可能會觸發到噪聲或干擾信號，造成測量結果失真。因此，正確的觸發靈敏度設置對于獲得準確的測量結果至關重要。在MDO3014上，觸發靈敏度通常以電壓單位（例如mV或V）表示，其數值越小，表示觸發靈敏度越高。

　　二、MDO3014不同觸發模式下的靈敏度設置

　　MDO3014提供了多種觸發模式，例如邊沿觸發、脈沖寬度觸發、視頻觸發、斜率觸發等。不同觸發模式下，靈敏度設置方法和含義略有不同。

　　(一)邊沿觸發:這是MDO3014最常用的觸發模式。在邊沿觸發模式下，觸發靈敏度直接決定了示波器對輸入信號上升沿或下降沿的響應閾值。當輸入信號的邊沿幅度超過設定靈敏度時，示波器就會觸發。設置靈敏度時，需要考慮信號的幅度和噪聲水平。如果信號幅度較小，則需要將靈敏度設置為較低的值；如果噪聲水平較高，則需要將靈敏度設置為較高一些的值，以避免噪聲觸發。用戶可以通過MDO3014的前面板按鍵或軟件界面調整邊沿觸發靈敏度。實際操作中，建議先設置一個較低的靈敏度，觀察波形，然后逐步提高靈敏度，直到找到合適的觸發點。

　　(二)脈沖寬度觸發:此模式用于觸發特定寬度脈沖信號。靈敏度設置在此模式下通常包含兩個方面：脈沖寬度和幅度。需要根據被測信號的脈沖寬度和幅度范圍合理設定。靈敏度設置過窄，可能會導致錯過部分符合條件的脈沖；設置過寬，則可能觸發到不符合條件的信號。

　　(三)視頻觸發:該模式專用于觸發視頻信號。靈敏度設置會與視頻信號的特定參數（例如場同步信號、行同步信號等）相關聯，其數值通常表示觸發信號的幅度閾值。正確的設置需要對視頻信號的特性有較好的了解。

　　(四)斜率觸發:此模式根據信號的斜率變化進行觸發。靈敏度設置通常與信號的斜率變化速率相關。數值越小，表示對斜率變化的敏感度越高，更容易觸發。

　　三、影響觸發靈敏度設置的因素

　　除了觸發模式外，還有一些其他因素會影響觸發靈敏度的設置：

　　信號噪聲:高噪聲水平會降低有效的觸發靈敏度，可能導致漏觸發或誤觸發。可以使用濾波器來減少噪聲的影響。

　　探頭衰減:探頭衰減會影響輸入信號的幅度，從而影響觸發靈敏度。需要根據探頭的衰減比進行補償。

　　耦合方式:不同的耦合方式（例如AC耦合、DC耦合）也會影響觸發靈敏度。AC耦合會濾除直流分量，而DC耦合則會保留直流分量。

　　觸發電平:觸發電平?jīng)Q定了觸發發生的電壓閾值。需要根據信號幅度和噪聲水平合理設置觸發電平。

　　四、實際案例分析

　　假設我們要測量一個幅度為100mV，周期為1ms的方波信號，該信號疊加了大約20mV的噪聲。如果我們使用邊沿觸發模式，則需要將觸發靈敏度設置為低于100mV，例如50mV或更低。過高的靈敏度（例如150mV）可能會導致觸發丟失；過低的靈敏度（例如10mV）可能會導致噪聲觸發。此時，還需要調整觸發電平，以確保觸發點位于信號的上升沿或下降沿，而不是噪聲峰值附近。

　　泰克MDO3014示波器的觸發靈敏度設置是一個精細的過程，需要根據具體的應用場景和信號特性進行調整。理解不同的觸發模式及其對應的靈敏度設置方法，并考慮噪聲、探頭衰減等因素的影響，才能有效地利用MDO3014的觸發功能，獲得準確可靠的測量結果。熟練掌握這些技巧，將顯著提升測量效率和數據質量。建議用戶在實際應用中不斷嘗試和摸索，積累經驗，最終達到**的觸發靈敏度設置。
