是德示波器的過沖測量

發布日期：2024-11-06 15:48:39 瀏覽數：

　　在電子電路設計和測試中，信號的過沖現象是一個重要的指標，它直接反映了電路的穩定性和性能。過沖是指信號超過其最終穩定值的最大偏移量，過大的過沖可能導致電路誤操作、系統不穩定甚至器件損壞。因此，精確測量過沖至關重要。是德科技(Keysight)示波器以其高精度、高速采樣率和豐富的測量功能，成為過沖測量的理想工具。本文將詳細介紹如何利用是德示波器進行精準的過沖測量，并探討相關的技術細節和應用。

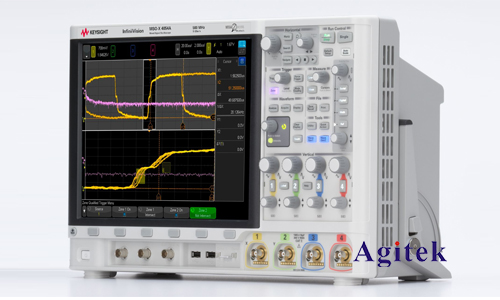

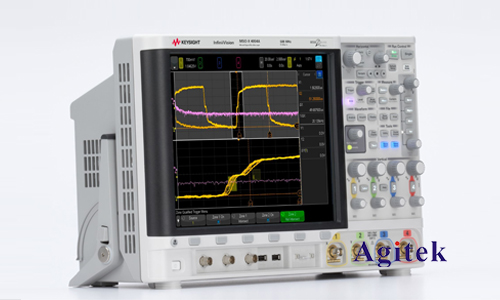

是德示波器的過沖測量(圖1)

　　一、是德示波器選擇及設置:

　　選擇合適的示波器是精準過沖測量的第一步。需要根據被測信號的頻率、幅度和上升時間等參數選擇具有足夠帶寬、采樣率和垂直分辨率的示波器。例如，對于高速數字信號，需要選擇具有高帶寬和高采樣率的示波器，以確保能夠準確捕捉信號的快速變化。

　　在進行測量之前，需要對示波器進行正確的設置。這包括：

　　垂直刻度設置:選擇合適的垂直刻度，確保信號波形在屏幕上清晰可見，并且避免信號超出屏幕范圍。垂直分辨率越高，測量精度越高。

　　水平刻度設置:選擇合適的水平刻度，確保能夠清晰地觀察到信號的上升沿和下降沿。時間基準的選擇直接影響到上升時間和過沖的測量精度。

　　觸發設置:選擇合適的觸發方式和電平，確保示波器能夠穩定地觸發信號，避免測量結果因觸發抖動而產生誤差。合適的觸發方式對于捕捉瞬態現象至關重要，例如采用邊緣觸發來捕捉脈沖信號的上升沿。

　　探頭補償:正確補償探頭是保證測量精度的關鍵。未經補償?shù)奶筋^會引入額外的頻率響應特性，從而影響過沖的測量結果。

　　二、過沖測量的幾種方法:

　　是德示波器的自動化測量功能簡化了過沖的測量過程。常用的測量方法包括：

　　自動測量功能:大多數是德示波器都配備了自動測量功能，可以直接測量信號的過沖、上升時間、下降時間等參數。用戶只需選擇合適的測量項即可。此方法簡單快捷，但精度可能受限于儀器自身的算法和設置。

　　手動測量功能:對于需要更高精度的測量，可以使用示波器的手動測量功能。通過游標精確測量信號峰值和穩態值，然后計算過沖百分比。手動測量需要操作者具備一定的專業知識和經驗，但可以有效避免一些自動化測量可能產生的誤差。

　　數學運算功能:利用示波器的數學運算功能，可以對信號進行各種運算，例如差分運算、積分運算等，從而提取出更精確的過沖信息。這需要用戶對信號處理有一定的了解。

　　三、誤差分析及減小誤差的方法:

　　過沖測量中可能存在的誤差來源包括：

　　探頭誤差:探頭的頻率響應、寄生電容和電感等都會影響測量結果。

　　示波器帶寬限制:示波器的帶寬限制會影響對高速信號的準確采樣，從而導致測量誤差。

　　噪聲影響:噪聲會干擾信號，影響過沖的測量精度。

　　觸發抖動:觸發抖動會使波形位置發生漂移，影響測量結果。

　　為了減小誤差，可以采取以下措施：

　　使用高品質的探頭并進行精確的補償。

　　選擇具有足夠帶寬的示波器。

　　采取適當?shù)臑V波措施以減少噪聲的影響。

　　選擇合適的觸發方式和電平，以減少觸發抖動。
