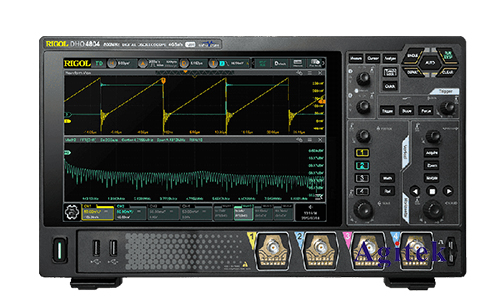

上升時間是衡量電子器件或電路信號速度的一個重要參數，它表示信號從低電平到高電平（或反之）變化時，電壓幅度達到10%到90%所需的時間。準確測量上升時間對于電路設計、故障診斷和性能評估至關重要。普源示波器以其性價比高、功能完善的特點，廣泛應用于各種電子測量領域。然而，要獲得準確可靠的上升時間測量結果，需要對示波器的使用方法、參數設置以及潛在誤差來源有充分的了解。本文將詳細探討如何利用普源示波器進行精確的上升時間測量，并分析可能影響測量精度的因素。

　　測量方法

　　普源示波器提供了多種測量方法來確定上升時間。最常用的方法是手動測量和自動測量?jī)煞N。

　　手動測量:通過示波器的光標功能，手動測量信號從10%到90%電平變化所需的時間。這種方法需要操作者仔細判斷10%和90%電平點，主觀因素可能引入一定的誤差。然而，手動測量能夠更直觀地觀察波形細節，有助于發現潛在的測量問題。

　　自動測量:普源示波器通常具有自動測量功能，可以自動識別信號的10%和90%電平點，并計算上升時間。這種方法效率更高，減少了人為誤差，但需要注意的是，自動測量功能的精度依賴于波形的質量和示波器的設置。如果波形質量差或設置不當，自動測量結果可能會存在偏差。

　　參數設置與注意事項

　　為了獲得準確的上升時間測量結果，需要合理設置示波器的參數：

　　垂直刻度(V/div):選擇合適的垂直刻度，確保波形在屏幕上占據足夠的空間，以便更精確地識別10%和90%電平點。過小的刻度可能會導致分辨率不足，而過大的刻度則可能導致細節信息丟失。

　　水平刻度(s/div):水平刻度應與上升時間的大小相匹配。如果上升時間很短，需要選擇較小的水平刻度以獲得足夠的細節；反之，則可以選擇較大的水平刻度。

　　觸發方式:選擇合適的觸發方式，確保波形穩定且重復性好。常用的觸發方式包括邊沿觸發和脈沖觸發。

　　耦合方式:根據信號的特性選擇合適的耦合方式，例如直流耦合或交流耦合。直流耦合可以顯示直流分量和交流分量，而交流耦合則只顯示交流分量。

　　帶寬限制:示波器的帶寬會影響上升時間的測量精度。如果示波器的帶寬低于被測信號的頻率成分，則測量結果會受到帶寬限制的影響，上升時間會被高估。因此，選擇帶寬足夠高的示波器至關重要。

　　探頭補償:使用探頭時，必須進行探頭補償，以消除探頭本身對信號的影響。普源示波器通常具有探頭補償功能，需要在使用前進行校準。

　　誤差來源及減小誤差的策略

　　影響上升時間測量的誤差來源主要包括以下幾個方面：

　　探頭帶寬:探頭的帶寬限制會使上升時間被高估。選擇帶寬足夠高的探頭至關重要。

　　示波器帶寬:示波器的帶寬限制與探頭帶寬類似，也會導致測量誤差。

　　噪聲:噪聲會干擾信號，使得10%和90%電平點的判斷變得困難，從而導致測量誤差。可以使用濾波器來減少噪聲的影響。

　　抖動:信號的抖動會導致上升時間測量結果的不確定性?？梢允褂闷骄δ芑蚨啻螠y(cè)量取平均值來減少抖動帶來的影響。

　　人為誤差:手動測量時，人為因素可能會引入誤差。

　　為了減小誤差，可以采取以下策略：

　　使用高帶寬的探頭和示波器。

　　減少噪聲干擾，例如使用良好的接地和屏蔽措施。

　　多次測量取平均值，以降低抖動和人為誤差的影響。

　　使用示波器的自動測量功能，減少人為誤差。

　　校準探頭并進行補償。

　　仔細選擇示波器的參數設置。

　　準確測量上升時間對于電子測量至關重要。本文詳細闡述了使用普源示波器測量上升時間的完整流程，并分析了各種誤差來源以及減小誤差的策略。通過正確選擇測量方法、合理設置示波器參數以及采取有效的誤差減小策略，可以獲得可靠且精確的上升時間測量結果，從而提高電子電路設計和測試的效率和精度。熟練掌握這些技巧，能夠充分發揮普源示波器的性能，為電子工程領域的研究和應用提供有力支撐，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
