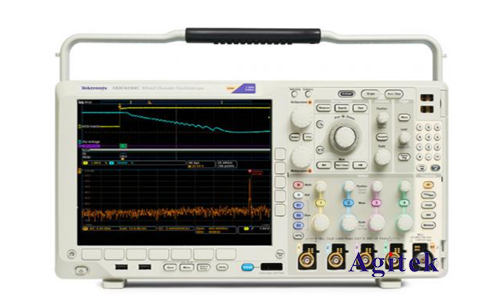

泰克示波器以其高精度、高帶寬和豐富的功能而聞名，其內置的頻譜分析功能為工程師和科研人員提供了強大的信號分析工具。然而，有效地利用這一功能需要對示波器的設置和操作流程有深入的了解。本文將深入探討泰克示波器頻譜分析的設置方法，并結合實際案例進行講解。

　　頻譜分析的基礎知識

　　在開始設置之前，了解一些頻譜分析的基礎知識至關重要。頻譜分析是將時間域信號轉換為頻域信號的過程，通過觀察信號的頻譜圖，我們可以分析信號的頻率成分、幅度和相位等信息。泰克示波器使用快速傅里葉變換(FFT)來實現頻譜分析。FFT的核心在于將離散時間信號轉換為離散頻率信號，從而得到信號的頻譜。

　　泰克示波器頻譜分析設置步驟

　　不同的泰克示波器型號的操作界面略有不同，但基本設置流程大致相同。以下步驟以主流型號為例進行說明：

　　(一)觸發設置:正確的觸發設置是獲得清晰頻譜圖的關鍵。選擇合適的觸發源和觸發電平，確保信號穩定地被采樣。對于周期性信號，可以使用邊沿觸發；對于隨機信號，則可能需要使用其他觸發模式，例如軟件觸發或視頻觸發。觸發模式的選擇應根據被測信號的特性進行調整。

　　(二)時間基準設置:時間基準決定了采樣率和記錄長度，直接影響頻譜分析的精度和分辨率。較長的記錄長度可以提高頻率分辨率，但會降低時間分辨率。需要根據被測信號的頻率范圍和所需精度進行調整。合理的設置可以避免頻譜泄漏和混疊現象。

　　(三)FFT設置:這是頻譜分析的核心設置。主要參數包括：

　　FFT點數:點數越多，頻率分辨率越高，但計算時間越長。需要根據信號的特性和所需的頻率分辨率進行選擇。

　　窗口函數:窗口函數用于減少頻譜泄漏，不同的窗口函數具有不同的特性，例如矩形窗、漢寧窗、漢明窗等。選擇合適的窗口函數可以提高頻譜分析的精度。選擇時需要權衡頻率分辨率和旁瓣衰減。

　　垂直比例:調整垂直比例可以?xún)?yōu)化頻譜圖的顯示效果，使信號的細節更加清晰可見。

　　(四)頻譜分析測量功能:泰克示波器通常提供多種頻譜分析測量功能，例如峰值頻率、中心頻率、帶寬、諧波失真等。熟練使用這些測量功能可以快速獲得所需的信號參數。

　　(五)預觸發設置:預觸發功能允許捕捉信號觸發之前的部分波形，這在分析一些瞬態現象時非常有用，例如脈沖信號或突發信號。

　　窗口函數的選擇與影響

　　窗口函數的選擇對頻譜分析結果有著顯著的影響。矩形窗是最簡單的窗口函數，但其旁瓣較高，容易產生頻譜泄漏。漢寧窗和漢明窗的旁瓣較低，可以有效減少頻譜泄漏，但頻率分辨率會略有下降。選擇合適的窗口函數需要根據實際情況權衡頻率分辨率和旁瓣衰減。

　　常見問題與排查

　　在使用泰克示波器進行頻譜分析時，可能會遇到一些常見問題，例如頻譜泄漏、混疊現象等。這些問題通?？梢酝ㄟ^(guò)調整FFT設置、時間基準和觸發設置來解決。本文列舉了一些常見的故障現象以及對應的解決方法，以幫助讀者更好地排查問題。

　　高級應用

　　泰克示波器還可以進行更高級的頻譜分析，例如：

　　調制信號分析:分析各種調制信號的頻譜特性，例如AM、FM、PSK等。

　　噪聲分析:分析信號中的各種噪聲成分，例如白噪聲、粉紅噪聲等。

　　譜密度分析:計算信號的功率譜密度。
