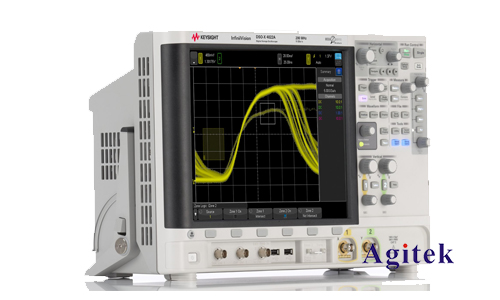

電源紋波是電源輸出電壓中存在的交流成分，它會對敏感電路造成干擾，影響設備的穩定性和可靠性。因此，精確測量電源紋波對于電源設計和調試至關重要。是德科技DSOX4022A數字示波器以其高帶寬、高采樣率和豐富的測量功能，成為電源紋波測量的理想選擇。本文將詳細闡述如何利用DSOX4022A示波器進行精確的電源紋波測量，并探討一些提高測量精度和效率的方法。

　　一、儀器設置與探頭選擇:

　　在進行測量之前，需要對DSOX4022A示波器進行合適的設置。首先，需要選擇合適的垂直比例（Volt/div），以確保紋波信號清晰地顯示在屏幕上。過大的垂直比例可能會導致紋波信號被淹沒，而過小的比例則會降低測量精度。根據預期的紋波幅度，合理選擇垂直比例至關重要。通常建議預先估計紋波幅度，并選擇略大于預期幅度的垂直比例，以保證測量結果的可靠性。

　　其次，需要選擇合適的水平比例（Time/div），以便觀察到完整的紋波波形。水平比例的選擇取決于電源的開關頻率或紋波頻率。為了準確捕捉到波形的細節，水平比例應足夠小，能夠清晰地顯示至少一個完整的紋波周期。使用示波器的自動設置功能可以快速找到一個合適的水平比例，但之后需要手動微調以獲得**觀測效果。

　　探頭的選擇也是至關重要的一環。對于高頻紋波的測量，需要使用帶寬足夠高的探頭，以避免信號衰減和失真。通常建議使用帶寬至少為示波器帶寬一半的探頭。此外，探頭的輸入阻抗也需要與被測電源的輸出阻抗相匹配，以減少測量誤差。高阻抗探頭通常更適合測量高阻抗電源的紋波。正確的接地也是關鍵，確保探頭地線良好接地，防止地環路引入噪聲。

　　二、測量方法與數據分析:

　　DSOX4022A示波器提供了多種測量方法，例如峰峰值測量、平均值測量、RMS測量等。對于電源紋波的測量，通常采用峰峰值測量來表征紋波幅度。示波器可以自動測量峰峰值，并且可以通過光標精確測量峰值與谷值之間的差值。

　　除了峰峰值測量外，RMS測量也十分重要，特別是對于包含諧波成分的復雜紋波波形。RMS值代表了紋波的有效值，更能反映其對電路的影響。示波器可以自動計算RMS值，并將其顯示在屏幕上。

　　對于更精細的分析，可以利用示波器的FFT（快速傅里葉變換）功能分析紋波的頻譜成分，識別出主要的諧波頻率及其幅度。這對于找出紋波產生的原因以及采取相應的抑制措施非常有幫助。通過觀察頻譜圖，可以確定主要的諧波頻率，并根據需要選擇合適的濾波器來降低特定的諧波分量。

　　三、誤差分析與注意事項:

　　在電源紋波測量中，存在多種誤差來源，例如探頭誤差、示波器自身的誤差、以及被測電源本身的不穩定性。為了降低測量誤差，需要采取以下措施：

　　校準探頭和示波器:定期校準探頭和示波器可以有效降低測量誤差。

　　選擇合適的測量帶寬:選擇適當?shù)膸捒梢员苊飧哳l噪聲的干擾，提高測量精度。

　　減少環境噪聲干擾:保持良好的實驗室環境，減少外部電磁干擾。

　　多次測量取平均值:多次測量并取平均值可以降低隨機誤差的影響。

　　考慮探頭和示波器的帶寬限制:確保探頭和示波器的帶寬足夠高，以準確測量高頻紋波。

　　四、實用技巧:

　　利用示波器的數學運算功能，可以對多個波形進行計算和分析，例如計算紋波的百分比。

　　使用示波器的自動測量功能可以快速獲得主要的測量結果。

　　將測量結果保存為圖片或數據文件，方便日后分析和比較。

　　是德科技DSOX4022A數字示波器為精確測量電源紋波提供了強大的工具。通過合理選擇儀器設置、探頭以及測量方法，并注意減少誤差，可以獲得準確可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
