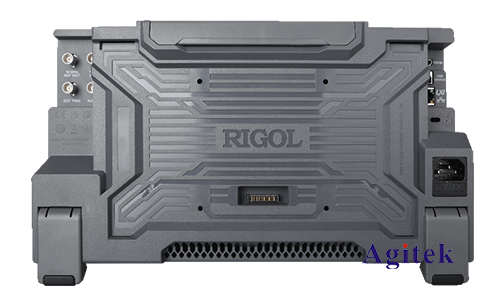

在現代電子測量領域，示波器是必不可少的工具之一。普源MHO5056示波器，以其卓越的性能和便利的操作，成為了眾多工程師和電子愛好者的首選型號之一。本文將重點介紹如何設置普源MHO5056示波器的觸發功能，通過詳細的步驟和實際應用，幫助用戶掌握這個關鍵的操作。

　　1.觸發的概念

　　在電子測量中，觸發（Trigger）功能主要用于穩定顯示波形。當信號波形進入示波器時，觸發系統會根據設定的條件來捕獲特定信號，從而使得波形在屏幕上穩定顯示。這是觀察和分析波形的基礎。

　　2.基本觸發設置步驟

　　讓我們逐步了解如何在普源MHO5056示波器上進行觸發設置。

　　2.1連接被測信號

　　首先，確保將被測信號源正確接入示波器的探頭接口。普源MHO5056的輸入范圍非常廣泛，因此要根據測量需求選擇合適的探頭和輸入模式。

　　2.2選擇觸發模式

　　打開示波器后，顯示界面上會出現多個菜單選項。點擊“觸發”（Trigger）選項，您會看到多種觸發模式，例如邊沿觸發、脈沖觸發和視頻觸發等。這里我們主要使用最常見的“邊沿觸發”。

　　-**邊沿觸發**：該模式適用于大多數測量應用，能夠根據信號的上升沿或下降沿進行觸發。選擇此模式后，您還需要指定觸發電平，通常在菜單中通過旋轉旋鈕調整。

　　2.3設置觸發電平

　　觸發電平是決定示波器何時開始采集信號的重要參數。根據實際測量需求，通過設置相應的電平，可以優化信號捕獲的穩定性。例如，如果測量的是周期性信號，可以將觸發電平設置在波形上升沿的適當位置。

　　2.4選擇觸發沿

　　在選擇邊沿觸發時，需要指定是上升沿還是下降沿觸發。此選擇取決于需要觀察的信號特性。上升沿觸發適用于檢測信號的開始，下降沿則適用于信號的結束或轉換。

　　3.高級觸發設置

　　除了基本設置外，MHO5056示波器還支持一些高級觸發模式，適用于特定的應用需求：

　　3.1脈沖寬度觸發

　　如果您需要捕獲特定寬度脈沖信號，可以選擇“脈沖寬度觸發”。此模式允許您設定最小和最大脈沖寬度，以確保示波器只顯示符合條件的信號。

　　3.2視頻觸發

　　在處理視頻信號時，視頻觸發模式顯得尤為重要。該模式能識別并鎖定視頻信號的幀和場，確保在視頻分析中波形的準確性和穩定性。

　　4.實際應用示例

　　在實際應用中，您可以依據以上步驟靈活調整觸發設置。例如，在調試一個數字電路時，如果您希望查看特定信號的邊沿，可以通過以上觸發設置，捕獲并分析該信號的轉變情況。這有助于定位潛在的問題，并提高電路設計的精度。

　　對于每位電子工程師或愛好者來說，掌握普源MHO5056示波器的觸發設置是至關重要的。通過合理的觸發設置，不僅可以穩定信號的顯示，并且還可以精準地分析信號特性，從而達到更好的測量效果，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
